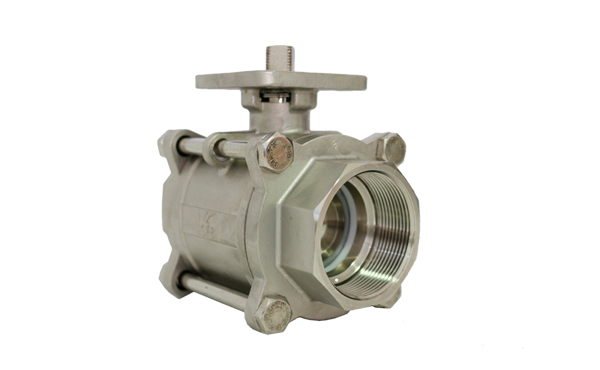

A Válvula de Esfera em Inox B1075 é tripartida CF8M (AISI 316), de passagem plena, com rosca BSP e base ISO 5211 para automação. Opera de -20 °C a 300 °C, possui classe 1000 WOG e cobre DN 15 a DN 80, atendendo diversas indústrias.
A Válvula de Esfera em Inox B1075 é uma válvula tripartida em aço inox CF8M (AISI 316), de passagem plena e preparada para acionamento por atuador na base ISO 5211. Portanto, ela combina alta resistência à corrosão com montagem padronizada para automação. Além disso, a linha cobre DN 15 a DN 80 (1/2” a 3”), o que facilita a padronização de projetos em diferentes bitolas.
O corpo utiliza aço inox 316/CF8M com acabamento interno e externo de alta qualidade. Assim, a válvula suporta corrosão localizada até 300 °C e oxidação até 875 °C, ampliando a janela de aplicação em utilidades e processos. A vedação primária emprega PTFE, garantindo estanqueidade e baixo torque de manobra. Como a construção é tripartida, a manutenção de assentos e esfera torna-se mais prática, sem comprometer a linha.
A B1075 opera por ¼ de volta, com passagem plena, portanto minimiza perdas de carga. Para automação, a base ISO 5211 permite acoplamento direto do atuador; desse modo, a instalação ocorre de forma rápida e repetível. A rosca BSP padroniza as conexões e acelera o comissionamento em campo.
A válvula trabalha entre -20 °C e 300 °C e suporta pressão nominal de 64 kgf/cm² (≈62 bar), classificada como 400I / 1000 WOG. Além disso, a ficha traz torques de partida típicos por DN: 1/2″ 3,9 N·m; 3/4″ 6,5 N·m; 1″ 11,7 N·m; 1 1/4″ 14,3 N·m; 1 1/2″ 18,2 N·m; 2″ 31,2 N·m; 2 1/2″ 61 N·m; 3″ 89,7 N·m. Com isso, a seleção do atuador fica objetiva e segura.
A conexão roscada BSP garante compatibilidade com tubulações e equipamentos do mesmo padrão. Em paralelo, a base ISO 5211 assegura intercambialidade entre atuadores elétricos ou pneumáticos. Portanto, o produto atende tanto montagens manuais quanto automatizadas.
Projetistas podem montar atuadores diretamente na ISO 5211 e usar os torques por DN como referência. Assim, dimensionam conjuntos on-off ou modulantes com confiabilidade. Além disso, a classe 1000 WOG e a faixa térmica ampliam a compatibilidade com utilidades e muitos fluidos de processo.
O aço inox 316 com molibdênio eleva a proteção contra corrosão e pite; consequentemente, a válvula mantém estanqueidade por longos ciclos. A construção tripartida facilita intervenções programadas, enquanto a passagem plena reduz erosão nos assentos. Dessa forma, o custo de ciclo de vida permanece baixo.
A Válvula de Esfera em Inox B1075 atende equipamentos nas indústrias química, naval, farmacêutica, têxtil, refino, papel e celulose, trocadores de calor, frigoríficos, condução de água e tanques de fermentação, entre outras. Portanto, ela funciona como componente versátil para utilidades e processos.
Tripartida em CF8M (AISI 316): maior resistência a corrosão e manutenção facilitada.
Passagem plena: menor perda de carga e maior vazão.
ISO 5211 + rosca BSP: automação direta e conexão padronizada.
Faixa térmica -20 °C a 300 °C e classe 1000 WOG: mais cenários de aplicação.
Torques tabelados por DN: seleção de atuadores mais confiável.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Montagem: instale nas conexões BSP com selante adequado e alinhe o conjunto; aperte os parafusos do corpo tripartido conforme procedimento interno.
Automação: fixe o atuador pela ISO 5211 e selecione o modelo com base nos torques por DN da tabela.
Operação: realize manobras ¼ de volta; mantenha a válvula totalmente aberta ou fechada para preservar assentos.
Limites de operação: respeite -20 °C a 300 °C e 64 kgf/cm² (≈62 bar).
Manutenção preventiva: inspecione vedação em PTFE e execute reapertos programados do conjunto tripartido.
Produto: Válvula de Esfera em Inox B1075 – tripartida, passagem plena.
Materiais: corpo aço inox CF8M (AISI 316); vedação PTFE.
Tamanhos / Conexões: DN 15 a DN 80 (1/2″ a 3″); rosca BSP; base ISO 5211 para atuador.
Temperatura: -20 °C a 300 °C; resistência à oxidação até 875 °C.
Pressão nominal: 64 kgf/cm² (~62 bar); classe 400I (1000 WOG).
Torques de partida (N·m): 1/2″ 3,9 | 3/4″ 6,5 | 1″ 11,7 | 1 1/4″ 14,3 | 1 1/2″ 18,2 | 2″ 31,2 | 2 1/2″ 61 | 3″ 89,7.
Dimensões principais (mm): ex. 1/2″ L 75 / H 55; 1″ L 90 / H 70; 2″ L 140 / H 105; 3″ L 195 / H 119. (Demais medidas B, d, H1, A, A1, N na ficha técnica).
Aplicações: química, naval, farmacêutica, têxtil, refino, papel e celulose, trocadores de calor, frigoríficos, condução de água e tanques de fermentação.
Aplicações práticas: utilidades e processos com necessidade de válvula inox tripartida e passagem plena; automação direta via ISO 5211.
Setores atendidos: químico, farmacêutico, naval, têxtil, papel e celulose, alimentos frios, saneamento e energia térmica.
Diferenciais competitivos: CF8M/AISI 316 com alta resistência, classe 1000 WOG, temperatura até 300 °C, manutenção facilitada e torques definidos por DN.
Benefícios de negócio: padronização de automação, menor custo de ciclo de vida e compatibilidade com diversas utilidades.
Suporte: equipe técnica para seleção por torque, PN e temperatura, conforme ficha.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
