Válvulas para gás Topgas – S1228

SKU: S1228

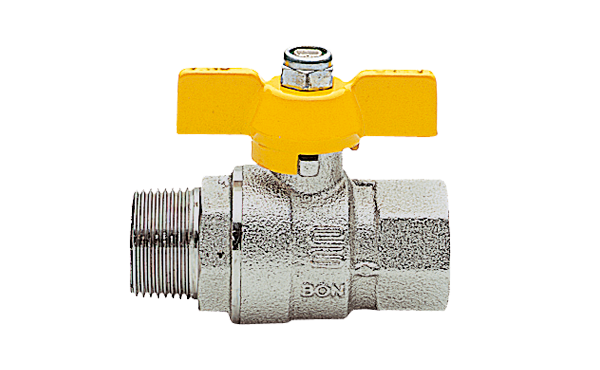

A Válvulas para gás Top Gas – S1228 é uma válvula de esfera passagem plena, BSP macho × fêmea, com corpo em latão forjado niquelado, esfera cromada e vedação PTFE. Para gás, opera até PN 5 entre -20 °C e +60 °C; para outros fluidos, segue o diagrama pressão/temperatura.

Consulte disponibilidade e configuração para sua aplicação
Visão geral

Engenharia aplicada à automação deste equipamento

Visão geral do produto

A Válvulas para gás Top Gas – S1228 é uma válvula de esfera reta, passagem plena e construção monobloco, projetada para bloqueio rápido e confiável em redes de gás e em linhas de fluidos compatíveis. Logo na instalação, a conexão BSP macho × fêmea reduz acessórios e economiza espaço. Além disso, o acionamento por borboleta amarela oferece leitura visual imediata do estado, o que eleva a segurança operacional e padroniza procedimentos de bloqueio.

Construção e materiais

O projeto utiliza latão forjado, niquelado no corpo e nas extremidades, garantindo robustez mecânica e proteção contra corrosão. Em seguida, a esfera é usinada em barra de latão e cromada, o que diminui o atrito e melhora a durabilidade. A haste também é de barra de latão usinada e cromada, assegurando rigidez durante as manobras.
Para a vedação, a Válvulas para gás Top Gas – S1228 emprega PTFE (P.T.F.E.) nas sedes, enquanto a arruela de encosto em teflon puro reduz o torque de operação. Complementarmente, os O-rings são especificados para uso com gás, e a porca autoblocante em aço zincado mantém o conjunto fixo. Desse modo, a válvula resiste ao uso frequente e mantém estanqueidade por longo período.

Funcionamento

A esfera perfurada garante seção integral de passagem, portanto a perda de carga permanece mínima. Com um giro de 90° na borboleta, o usuário abre ou fecha completamente a linha. Como a sede em PTFE trabalha combinada com a esfera cromada, a válvula entrega vedação consistente mesmo após inúmeros ciclos. Assim, a operação ocorre de forma suave, previsível e segura.

Faixa de operação e desempenho

Para gás, a Válvulas para gás Top Gas – S1228 trabalha até PN 5 (5 MOP) dentro do intervalo térmico de -20 °C a +60 °C. Para outros usos, a aplicação segue o diagrama pressão/temperatura: de PN 50 no tamanho ½” até PN 16 no tamanho 4″. Além disso, em fluidos compatíveis fora do escopo de gás, o limite térmico chega a -20 °C a +130 °C, sempre conforme a curva P/T.
Para dimensionar quedas de pressão, o catálogo traz o gráfico Perda de Carga (ΔP = mbar) × Capacidade (m³/h). Portanto, o projetista ajusta a seleção considerando vazão, bitola e regime do processo.

Conexões e interfaces

A interface BSP macho × fêmea simplifica o acoplamento entre dois pontos roscados, elimina niples em diversas situações e reduz pontos potenciais de vazamento. Como o corpo é monobloco, o alinhamento da tubulação permanece estável durante a montagem. Além disso, o desenho reto aceita instalação horizontal ou vertical, inclusive em nichos compactos.

Automação e integração

Embora seja um equipamento de acionamento manual, a Válvulas para gás Top Gas – S1228 integra-se facilmente a medidores, reguladores, filtros e manifolds com padrão BSP. Assim, você padroniza o bloqueio em redes de gás manufaturado, gás natural e GLP. Do mesmo modo, a válvula pode isolar água quente e fria, ar comprimido, óleos e hidrocarbonetos não corrosivos, desde que se respeite o diagrama P/T.

Confiabilidade, segurança e manutenção

O conjunto de esfera e haste cromadas, sedes em PTFE e arruela em teflon garante longa vida útil. Para operar com segurança, bloqueie e purgue a linha antes de qualquer intervenção. Recomenda-se inspecionar periodicamente a integridade das roscas BSP, verificar O-rings e substituir vedações quando houver desgaste. Como a passagem é plena, o risco de incrustação reduz, e a limpeza ocorre com facilidade. Consequentemente, o sistema mantém a estanqueidade e a baixa perda de carga.

Aplicações industriais

A Válvulas para gás Top Gas – S1228 atende redes de distribuição de gás em edifícios, cozinhas profissionais, centrais de GLP e utilidades industriais. Além disso, quando a aplicação estiver dentro do diagrama P/T, a válvula isola linhas de água, ar comprimido, óleos e fluidos não corrosivos. Portanto, o produto serve para pontos de consumo, derivações e ramais de equipamentos em baixa e média pressão.

Vantagens competitivas

  • Passagem plena com baixíssima perda de carga.

  • BSP macho × fêmea, que reduz acessórios e tempo de instalação.

  • Latão forjado niquelado em corpo e extremidades, com alta resistência à corrosão.

  • Esfera e haste cromadas, que asseguram manobras leves e repetíveis.

  • Sedes em PTFE e O-rings para gás, garantindo estanqueidade.

  • Borboleta amarela, que favorece identificação rápida em campo.

  • Curvas P/T e ΔP × vazão, que facilitam o dimensionamento técnico.

Diferenciais

Recursos e suporte para uma aplicação confiável

Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.

straighten

Especificação orientada

Apoio técnico para seleção conforme válvula, torque e condição de operação.

engineering

Engenharia aplicada

Suporte da equipe Bongas para integração do equipamento ao processo.

support_agent

Suporte técnico

Atendimento para instalação, operação, manutenção e evolução da aplicação.

Informações técnicas

Instalação e Uso

Instruções de montagem

  1. Confirme bitola, pressão, temperatura e fluido com base no diagrama P/T.

  2. Despressurize e purge a linha; utilize EPI.

  3. Aplique vedante apropriado nas roscas BSP e rosqueie usando chave somente nos sextavados.

  4. Posicione a válvula e conclua o torque sem forçar o corpo monobloco.

  5. Execute teste de estanqueidade após a montagem e após qualquer intervenção.

Recomendações de uso

  • Acione a borboleta em ¼ de volta para abrir/fechar totalmente.

  • Consulte o gráfico de Perda de Carga × Capacidade para avaliar a vazão do ponto.

  • Utilize apenas fluidos compatíveis com latão e PTFE.

Cuidados de segurança

  • Bloqueie e etiquete o ponto de trabalho (LOTO).

  • Não utilize extensões na borboleta para evitar sobre-torque.

  • Reaplique vedação quando houver desmontagem.

Manutenção preventiva

  • Inspecione periodicamente O-rings e sedes; substitua se houver desgaste.

  • Verifique reapertos nas conexões após as primeiras horas de operação.

  • Mantenha a área da haste limpa para preservar a vedação.

Informações técnicas

Informações Técnicas

Tipo: Válvula de esfera reta, monobloco, passagem plena
Produto: Válvulas para gás Top Gas – S1228
Conexões: BSP macho × fêmea
Acionamento: Borboleta amarela (¼ de volta)

Materiais (conforme desenho de materiais)

  • Corpo e extremidades: latão forjado, niquelado

  • Esfera: barra de latão usinada e cromada

  • Haste: barra de latão usinada e cromada

  • Sedes/Anéis de vedação: PTFE (P.T.F.E.)

  • Arruela de encosto: teflon puro

  • O-rings: adequados para uso com gás

  • Porca autoblocante: aço zincado

Faixas operacionais

  • Para gás: PN 5 (5 MOP); -20 °C a +60 °C

  • Para outros usos: PN 50 (tamanho ½”) a PN 16 (tamanho 4″); -20 °C a +130 °C – vide diagrama pressão/temperatura

  • Perda de carga: consultar gráfico ΔP (mbar) × capacidade (m³/h)

Dimensões (por bitola)

  • ½”: øA pass/bore 15 | B 39,5 mm | C 52 mm | D 13,2 mm | E 59,5 mm | F 37,25 mm | G 29,75 mm | H 67,5 mm | SW 25 mm | Peso 201 g

  • ¾”: øA pass/bore 20 | B 49 mm | C 65 mm | D 16,3 mm | E 70 mm | F 42,5 mm | G 35 mm | H 77 mm | SW 31 mm | Peso 337 g

  • 1″: øA pass/bore 25 | B 53,5 mm | C 65 mm | D 16,3 mm | E 83 mm | F 41,5 mm | G 41,5 mm | H 89 mm | SW 38 mm | Peso 530 g

Normas/roscas

  • Padrão de rosca BSP (British Standard Pipe)

Informações técnicas

Informações Comerciais

Aplicações práticas

  • Bloqueio em redes de gás manufaturado, gás natural e GLP em baixa e média pressão.

  • Isolamento de água quente/fria, ar comprimido, óleos e hidrocarbonetos não corrosivos, conforme diagrama P/T.

Setores atendidos

  • Residencial, comercial e utilidades industriais; cozinhas profissionais, centrais de gás e linhas de processo.

Diferenciais competitivos

  • Passagem plena e conexão macho × fêmea, que agilizam a montagem e reduzem perdas.

  • Latão forjado niquelado com esfera/haste cromadas, aumentando a vida útil.

  • Sedes em PTFE e O-rings para gás, assegurando estanqueidade confiável.

  • Diagramas P/T e ΔP × vazão que simplificam o dimensionamento.

Benefícios de negócio

  • Menor custo instalado, alta confiabilidade de bloqueio e manutenção previsível.

Garantias e suporte

  • Suporte técnico para seleção de bitolas e validação de pressão/temperatura segundo a aplicação.
