Válvula de Esfera em Latão 2 Vias S1034

Engenharia aplicada à automação deste equipamento

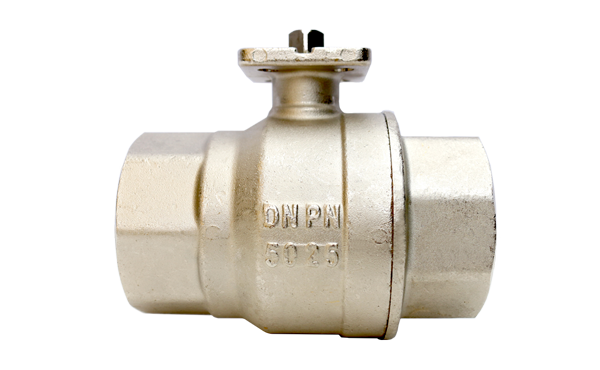

Visão geral do produto A Válvula de Esfera em Latão 2 Vias S1034 oferece bloqueio de fluxo confiável com quarto de volta, passagem plena e base de acoplamento ISO 5211 para automação elétrica ou pneumática. Assim, você padroniza projetos, reduz retrabalho e mantém alta disponibilidade em linhas de água, ar e hidrocarbonetos não agressivos. Além disso, a conexão roscada BSP fêmea-fêmea simplifica a montagem e garante compatibilidade direta com a maioria das instalações. Por fim, o corpo monobloco em latão niquelado assegura robustez e excelente custo total de propriedade. Construção e materiais A engenharia da S1034 prioriza resistência e estabilidade dimensional. O corpo utiliza latão CW617N niquelado, enquanto a esfera recebe latão CW614N cromado para baixa fricção e alta vida útil. Já a haste também em CW614N niquelado oferece rigidez e boa resposta ao torque do atuador. Como vedação primária, o projeto adota PTFE, o que eleva a estanqueidade e minimiza manutenção. Desse modo, o conjunto opera com suavidade durante milhares de ciclos. Funcionamento A válvula realiza manobra rápida ¼ de volta, portanto o operador ou o atuador obtém fechamento positivo em poucos segundos. Como a passagem é plena (full bore), a linha sofre baixa perda de carga e preserva o coeficiente de vazão (Kv) elevado em cada diâmetro. Em operação, o assento em PTFE conforma na esfera cromada, o que garante vedação e reduz desgaste. Para automação, a base ISO 5211 posiciona o atuador com alinhamento preciso, enquanto a haste transmite o torque de maneira direta e eficiente. Faixa de operação e desempenho A Válvula de Esfera em Latão 2 Vias S1034 cobre DN 15 a DN 80 (1/2" a 3"), atendendo redes prediais e industriais. O intervalo de temperatura vai de -20 °C a +130 °C, portanto a válvula trabalha com água quente/fria, ar comprimido e diversos hidrocarbonetos não agressivos com segurança. Além disso, os torques de partida permanecem baixos, o que viabiliza atuadores compactos e alavancas leves. Como referência, os Kv típicos por diâmetro são elevados (por exemplo, Kv 17 em 1/2", 41 em 3/4", 70 em 1", 121 em 1 1/4", 200 em 1 1/2", 292 em 2", 535 em 2 1/2" e 850 em 3"), garantindo alta vazão com estabilidade. Por consequência, o dimensionamento hidráulico torna-se simples e previsível. Conexões e interfaces A rosca BSP (fêmea-fêmea) oferece montagem direta em tubulações roscadas e equipamentos com padrão britânico. Além disso, a base ISO 5211 padroniza o acoplamento de atuadores, o que facilita upgrades e permite intercambialidade entre soluções elétricas e pneumáticas. Como a válvula é monobloco, o corpo reduz pontos de fuga e suporta esforços mecânicos provenientes da tubulação. Automação e integração Graças à base ISO 5211, a S1034 integra-se rapidamente a atuadores elétricos (on-off ou modulantes) e pneumáticos (simples ou dupla ação). Assim, você padroniza kits de montagem, adiciona realimentação de posição e incorpora bloqueios de segurança conforme a NR-12. Em plantas legadas, a automação ocorre sem alterações profundas; já em novas instalações, a válvula compõe skids compactos com excelente relação desempenho/tempo de comissionamento. Confiabilidade, segurança e manutenção O conjunto de latão niquelado/cromado resiste à corrosão e mantém superfícies de contato com baixo atrito. Como o assento em PTFE suporta a faixa térmica do produto, a vedação se mantém estável ao longo do ciclo de vida. Além disso, o desenho de passagem plena reduz erosão e cavitação, preservando esfera e assentos. Na manutenção, a construção monobloco simplifica inspeções visuais e agiliza substituições programadas. Com isso, a disponibilidade do ativo aumenta e o custo operacional diminui. Aplicações industriais A Válvula de Esfera em Latão 2 Vias S1034 se aplica a linhas de utilidades (água gelada/quente e ar comprimido), hidrocarbonetos não agressivos, circuitos de teste, skids de processos leves e sistemas prediais. Em todos esses cenários, a válvula garante fechamento confiável, baixa perda de carga e integração rápida a kits de automação. Vantagens competitivas Passagem plena com altos valores de Kv: mais vazão e menor queda de pressão. Base ISO 5211 integrada: automação direta e alinhada a padrões globais. Latão niquelado/cromado: durabilidade e acabamento superior. Vedação em PTFE: estanqueidade consistente e baixo torque de operação. Amplitude dimensional (DN 15 a DN 80): um único modelo cobre vários pontos da planta. Quarto de volta: manobras rápidas e previsíveis, ideais para intertravamentos.
