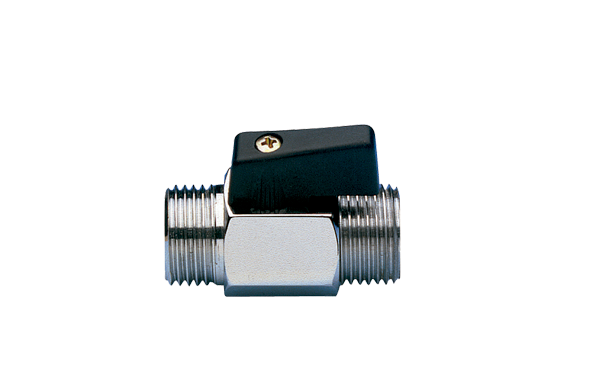

A Válvulas de esfera para fluidos Mini Bon – S0332 é compacta, com roscas macho BSP, vedação PTFE e alavanca preta. Para líquidos, trabalha em PN máx. 10 e −10 °C a +90 °C (diagrama P/T), ideal para água, ar e óleos em espaços reduzidos.
A Válvulas de esfera para fluidos Mini Bon – S0332 foi projetada para bloqueio rápido e preciso em pontos compactos de redes de utilidades. Como integra a linha Mini Bon, ela reúne roscas macho BSP, vedação em PTFE e acionamento por alavanca preta, entregando manobras leves com excelente estanqueidade. Além disso, o desenho miniaturizado facilita montagens em painéis, equipamentos e ramais com pouco espaço.
O corpo em latão garante robustez mecânica e ótima usinabilidade. Em seguida, as sedes em PTFE reduzem atrito e mantêm o torque de operação baixo, mesmo após muitos ciclos. A geometria compacta com alavanca de ¼ de volta simplifica o comando local e oferece leitura visual clara da posição. Como as extremidades são BSP macho, o instalador conecta a válvula diretamente a roscas fêmeas existentes, sem peças adicionais.
O operador gira a alavanca em 90° para abrir ou fechar totalmente a linha. Assim, a esfera perfurada alinha-se ao fluxo e libera a passagem; no retorno, bloqueia de forma imediata. O curso curto acelera intervenções, enquanto o PTFE mantém a vedação estável em variações de pressão e temperatura típicas de utilidades.
Para uso com líquidos, a pressão de trabalho é PN máx. 10 (conforme diagrama pressão/temperatura). A temperatura de serviço vai de −10 °C a +90 °C, portanto a válvula atende água fria, água morna e aplicações moderadas com óleo. Para apoio ao projeto, o gráfico de Perda de Carga (ΔP = mbar) × Capacidade (m³/h) permite estimar a queda de pressão do ponto e selecionar a bitola adequada.
As roscas macho BSP padronizam a instalação com filtros, reguladores e conexões fêmeas. Desse modo, a montagem fica enxuta e confiável. A estrutura curta reduz alavancas e esforços sobre a tubulação, enquanto o sextavado nos terminais facilita o aperto correto.
Embora seja manual, a Válvulas de esfera para fluidos Mini Bon – S0332 integra-se facilmente a painéis de máquinas, dispositivos laboratoriais e skids de utilidades. Além disso, o formato mini permite instalar a válvula próximo a instrumentos, purgadores ou pontos de amostragem, reduzindo metragens de tubulação.
A combinação latão + PTFE assegura durabilidade e baixa manutenção. Para operar com segurança, a equipe deve respeitar a curva P/T, aplicar vedante compatível nas roscas e executar teste de estanqueidade após o aperto. Recomenda-se acionar periodicamente para evitar travamentos por inatividade e inspecionar reapertos conforme rotina da planta.
A S0332 atende água quente e fria, ar comprimido, óleos, fluidos não corrosivos e hidrocarbonetos em geral. Além disso, ela é particularmente indicada para aplicações com água e cloro, ou para serviços em que outros fluidos agressivos possam provocar dezincificação do latão. Consequentemente, a linha Mini Bon torna-se uma opção versátil para processos, laboratórios e manutenção.
Formato mini que economiza espaço em painéis e equipamentos.
Roscas macho BSP que simplificam a montagem e reduzem acessórios.
Vedação em PTFE com manobra suave e estanqueidade consistente.
PN máx. 10 e −10 °C a +90 °C, conforme diagrama P/T.
Gráfico ΔP × capacidade para dimensionamento hidráulico rápido.
Alavanca preta com leitura imediata da posição e operação em ¼ de volta.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Montagem
Confirme bitola, pressão e temperatura pela curva P/T.
Aplique vedante adequado nas roscas BSP macho e aperte usando chave somente nos sextavados.
Oriente a alavanca para acesso e finalize o torque sem forçar o corpo.
Execute teste de estanqueidade após a instalação.
Recomendações de uso
Utilize fluidos compatíveis com latão e PTFE.
Consulte o gráfico ΔP × capacidade para estimar perdas de carga.
Garanta espaço para o giro de 90° da alavanca.
Cuidados de segurança
Despressurize e purgue a linha antes de intervir.
Respeite os limites de PN e temperatura.
Manutenção preventiva
Reaperte conexões quando necessário.
Acione periodicamente e inspecione as sedes de PTFE.
Mantenha a área limpa para leitura clara da posição.
Produto/Modelo: Válvulas de esfera para fluidos Mini Bon – S0332
Linha: Mini Bon
Tipo: Válvula de esfera compacta
Conexões: Roscas macho BSP
Acionamento: Alavanca preta (¼ de volta)
Materiais: Corpo em latão; vedação em PTFE
Pressão de trabalho (líquidos): PN máx. 10 — vide diagrama P/T
Limites de temperatura: −10 °C a +90 °C — vide diagrama P/T
Dimensionais: conforme tabela de catálogo por bitola (ex.: ⅛” a ½”)
Apoio ao projeto: Diagrama Pressão/Temperatura e Perda de Carga (ΔP) × Capacidade (m³/h)
Aplicações práticas
Pontos de bloqueio em painéis, máquinas, laboratórios e ramais de utilidades.
Redes de água, ar comprimido, óleos e hidrocarbonetos dentro da curva P/T.
Serviços com água e cloro ou fluidos que favorecem dezincificação.
Setores atendidos
Manutenção industrial, HVAC, alimentos e bebidas, saneamento, química leve e automação de máquinas.
Diferenciais competitivos
Instalação rápida, design mini e custo instalado reduzido.
Padronização BSP e peças de PTFE de fácil reposição.
Benefícios de negócio
Menos espaço ocupado, menor tempo de parada e alta disponibilidade do sistema.
Garantias e suporte
Suporte técnico para seleção de bitola, validação de P/T e boas práticas de instalação.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
