Filtros Y – G0180

SKU: G0180

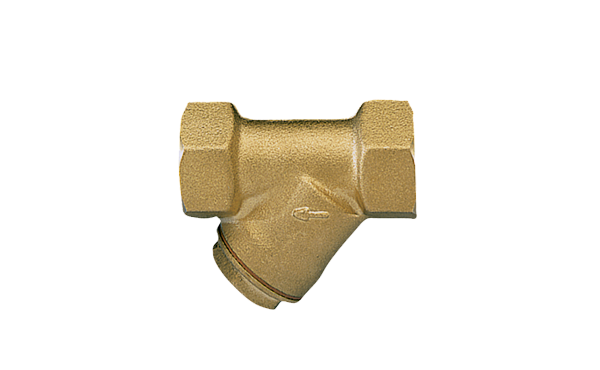

O Filtros Y – G0180 é um filtro em bronze, fêmea × fêmea, para gás e fluidos. Com PN 16, construção compacta e copo em “Y”, ele protege válvulas e instrumentos, reduz paradas e simplifica a manutenção. As versões H0400/H0401 atendem uso exclusivo com fluidos.

Consulte disponibilidade e configuração para sua aplicação
Visão geral

Engenharia aplicada à automação deste equipamento

Visão geral do produto — Filtros Y – G0180

O Filtros Y – G0180 protege equipamentos de processo ao reter partículas sólidas em gás e em fluidos. Ele chega em configuração fêmea × fêmea, com corpo em bronze e construção compacta em “Y”, o que facilita a drenagem e a limpeza do elemento. Além disso, a linha inclui as versões H0400 e H0401 para uso exclusivo com fluidos, permitindo padronização da manutenção.

Construção e materiais — Filtros Y – G0180

O corpo em bronze oferece elevada resistência mecânica e excelente estabilidade dimensional. A geometria em “Y” posiciona o copo de retenção fora do eixo principal do fluxo; portanto, o fluido atravessa o filtro com baixa perda de carga enquanto os sólidos seguem para a câmara de coleta. As conexões fêmea × fêmea simplificam a montagem em linhas já roscadas. Como o conjunto possui tampão roscado na câmara, o técnico remove o material retido sem desmontar toda a instalação.

Funcionamento — Filtros Y – G0180

O fluido entra pelo corpo, atravessa o elemento filtrante e sai com a carga de sólidos reduzida. O desenho em “Y” favorece a decantação no copo e mantém o canal principal desobstruído. Assim, válvulas e instrumentos a jusante operam com maior confiabilidade. Além disso, a inspeção visual periódica e a limpeza do copo mantêm o desempenho estável.

Faixa de operação e desempenho

A linha trabalha com PN 16 em todas as bitolas informadas. As dimensões compactas reduzem o espaço entre centros e viabilizam a instalação em derivações curtas. Como o elemento coleta sólidos no ramal inclinado, o filtro suporta regimes contínuos com baixa necessidade de intervenção.

Conexões e interfaces

As extremidades rosca fêmea × fêmea permitem conexão direta a válvulas, reguladores e manifolds do mesmo padrão. Dessa forma, o instalador reduz o número de adaptadores e agiliza a montagem. O sextavado (SW) nas porções roscadas apoia o aperto com chave, protegendo o corpo de marcas.

Automação e integração

O produto integra-se a linhas de gás, água quente e fria, ar comprimido, óleos e fluidos não corrosivos como etapa de proteção antes de válvulas, medidores, controladores e solenóides. Portanto, ele prolonga a vida útil dos componentes sensíveis e reduz paradas por obstrução.

Confiabilidade, segurança e manutenção

O corpo em bronze resiste a esforços de aperto, enquanto o copo inclinado facilita a purga. Para manter o desempenho, a equipe agenda inspeções em função da criticidade do processo, limpa o copo coletor e verifica o reaperto dos tampões. Além disso, a orientação correta do sentido do fluxo assegura a eficiência do filtro.

Aplicações industriais

O filtro atende gás, água quente e fria, ar comprimido, óleos e fluidos não corrosivos. Por isso, ele se aplica em utilidades industriais, HVAC, saneamento, painéis de máquinas, redes de gás combustível e skids de processo em geral.

Vantagens competitivas

  • PN 16 em toda a faixa de bitolas.

  • Corpo em bronze com elevada durabilidade.

  • Geometria em “Y” que facilita purga e limpeza.

  • Conexões fêmea × fêmea que simplificam a instalação.

  • Modelos correlatos H0400/H0401 dedicados a fluidos, facilitando a padronização.

Diferenciais

Recursos e suporte para uma aplicação confiável

Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.

straighten

Especificação orientada

Apoio técnico para seleção conforme válvula, torque e condição de operação.

engineering

Engenharia aplicada

Suporte da equipe Bongas para integração do equipamento ao processo.

support_agent

Suporte técnico

Atendimento para instalação, operação, manutenção e evolução da aplicação.

Informações técnicas

Instalação e Uso

  • Montagem: verifique a bitola e o sentido de fluxo; instale o Filtros Y – G0180 com o copo voltado para baixo para facilitar a purga. Utilize vedante compatível e aperte pelo sextavado (SW).

  • Recomendações de uso: insira o filtro a montante de válvulas e instrumentos; programe inspeções conforme a carga de sólidos do processo.

  • Requisitos de operação: mantenha a linha dentro de PN 16 e da faixa de serviço da instalação.

  • Cuidados de segurança: despressurize a linha antes de abrir o copo; colete os resíduos de forma ambientalmente adequada.

  • Manutenção preventiva: limpe o elemento em intervalos regulares, verifique o estado do tampão e substitua vedações quando necessário.

Informações técnicas

Informações Técnicas

  • Produto/Modelo: Filtros Y – G0180 (H0400/H0401 exclusivos para fluidos)

  • Tipo: Filtro em Y com copo inclinado

  • Conexões: Rosca fêmea × fêmea

  • Material do corpo: Bronze

  • Pressão nominal: PN 16

  • Dimensões por bitola (mm):

    • 3/8″ — A: 55 | B: 10 | C: 40 | SW: 21 | Peso: 130 g

    • 1/2″ — A: 58 | B: 12 | C: 40 | SW: 25 | Peso: 150 g

    • 3/4″ — A: 70 | B: 13 | C: 50 | SW: 31 | Peso: 240 g

    • 1″ — A: 87 | B: 17 | C: 68 | SW: 38 | Peso: 395 g

    • 1.1/4″ — A: 96 | B: 19 | C: 75 | SW: 48 | Peso: 700 g

    • 1.1/2″ — A: 106 | B: 21 | C: 87 | SW: 55 | Peso: 860 g

    • 2″ — A: 126 | B: 22 | C: 95 | SW: 68 | Peso: 1330 g

Informações técnicas

Informações Comerciais

  • Aplicações práticas: proteção de válvulas, reguladores, medidores, solenóides e instrumentos em linhas de gás, água, ar comprimido, óleos e fluidos não corrosivos.

  • Setores atendidos: utilidades industriais, HVAC, saneamento, gases combustíveis, alimentos e bebidas, automação de máquinas.

  • Diferenciais competitivos: corpo em bronze, PN 16, manutenção simples por copo em “Y” e versões dedicadas para fluidos.

  • Benefícios de negócio: redução de falhas a jusante, maior disponibilidade do sistema e menor custo de manutenção.

  • Garantias e suporte: suporte técnico para seleção de bitola, posicionamento e rotina de limpeza conforme a carga de sólidos do processo.
