As Conexões Metal PE – H0302 são retas, macho para tubos de polietileno, com PN 16 (máx.) e −20 °C a +90 °C. Compatíveis com tubos PE 312/316 (UNI/ISO), elas integram redes PE a componentes roscados com montagem rápida e estanque.
As Conexões Metal PE – H0302 são adaptadores retos, macho para ligação de tubos de polietileno (PE) em redes de utilidades e processo. Como pertencem à Linha Metal PE – AXO, elas entregam montagem rápida, vedação confiável e elevada robustez mecânica. Além disso, suportam PN 16 (máximo) e operam entre −20 °C e +90 °C (conforme diagrama pressão/temperatura), o que amplia o campo de aplicação em água, ar e gases inertes. Assim, você conecta tubos PE com segurança, mantendo a integridade da linha e a padronização das roscas.
O corpo é especificado como Metal PE, adequado ao acoplamento mecânico e à vedação ao redor do tubo. O desenho reto reduz perdas de carga por mudanças de direção e facilita a passagem plena. Em complemento, o conjunto apresenta porcas sextavadas para aplicação do torque correto (SW1/SW2 na tabela dimensional), o que simplifica a montagem e evita danos por aperto inadequado. Dessa forma, a conexão mantém a rigidez do ponto e a estanqueidade ao longo do ciclo térmico.
A conexão atua como adaptador macho: de um lado, ela mordente/abraça o tubo de polietileno; do outro, apresenta rosca macho para acoplamento ao componente roscado da instalação. Durante a montagem, o aperto progressivo da porca comprime os elementos de vedação e a garra de fixação, garantindo retenção axial do tubo. Portanto, o instalador obtém união firme, sem necessidade de solda ou aquecimento, o que acelera a obra e reduz riscos.
A linha opera em PN 16 (máximo) para líquidos, respeitando sempre o diagrama pressão/temperatura do produto. A temperatura de serviço vai de −20 °C a +90 °C; logo, as conexões suportam variações térmicas usuais de utilidades. Além disso, a disponibilidade de diversas bitolas (faixa de ½”×20 até 2”×63, conforme tabela) permite combinar vazão requerida e espaço disponível. Consequentemente, o projetista dimensiona o ponto por pressão, temperatura e bitola com previsibilidade.
As Conexões Metal PE – H0302 são retas, macho, dedicadas a tubos PE. O lado do tubo segue o diâmetro métrico da linha, enquanto o lado roscado se integra aos elementos do sistema. Como o desenho informa A, B, ØC, ØD, SW1 e SW2 por bitola, o instalador planeja o espaço de chaveamento e o alinhamento do trecho com precisão. Assim, o ponto de ligação fica compacto, mecanicamente estável e fácil de inspecionar.
Por se tratar de componente de interface, a conexão integra redes PE a válvulas, filtros, medidores ou manifolds com rosca. Portanto, ela viabiliza a transição tubo PE → equipamento, mantendo o padrão de pressão e a estanqueidade exigidos pelo processo. Além disso, a configuração reta facilita a instalação em painéis, shafts e valas estreitas.
A montagem correta garante retenção axial e vedação duradoura. Para tal, utilize torques compatíveis, alinhe o tubo sem empenos e respeite os limites P/T. Em manutenção preventiva, verifique periodicamente o aperto das porcas, a integridade do tubo e a ausência de vazamentos. Como a união é mecânica, a desmontagem para inspeção é simples e reversível, o que reduz tempo de parada.
As conexões são adequadas a tubos de polietileno especificados nas seguintes normas:
PE tipo 312 de alta densidade UNI 7611–7615 (PN 2,5 / PN 4 / PN 6 / PN 10 / PN 16).
PE tipo 316 de alta densidade UNI ISO 4437.
PE tipo 312 de baixa densidade UNI 7990–7991 (PN 4 / PN 6 / PN 10).
Além disso, recomenda-se o uso com água, ar e gás inerte. Não deve ser usada em aplicações com gás combustível doméstico. Dessa forma, o escopo cobre utilidades prediais, saneamento, irrigação, ar comprimido e linhas auxiliares de processo.
PN 16 (máximo) e −20 °C a +90 °C, cobrindo ampla faixa de serviço.
Montagem mecânica rápida, sem solda ou aquecimento.
Reta, macho para tubo PE, ideal para transição PE → rosca.
Dimensões padronizadas com SW1/SW2, que facilitam o aperto correto.
Compatibilidade normativa com tubos PE UNI 7611–7615, ISO 4437 e UNI 7990–7991.
Aplicação clara: água, ar e gás inerte, com segurança operacional.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Montagem
Confirme bitola do tubo PE e padrão normativo (UNI/ISO).
Corte o tubo a 90°, remova rebarbas e limpe as superfícies.
Introduza o tubo na Conexões Metal PE – H0302 até o batente.
Aperte as porcas (SW1/SW2) aplicando torque progressivo e alinhado.
Respeite PN 16 (máx.) e a curva P/T antes da partida; execute teste de estanqueidade.
Recomendações de uso
Evite empenos e tração axial no tubo após a montagem.
Planeje o espaço para chave nas dimensões SW1/SW2.
Utilize apenas água, ar e gás inerte; não use em gás combustível doméstico.
Cuidados de segurança
Despressurize a linha antes de intervir.
Use EPI e siga as práticas da planta.
Manutenção preventiva
Reaperte porcas quando necessário.
Inspecione periodicamente vazamentos, ovalização e integridade do tubo.
Substitua componentes de vedação caso haja desgaste.

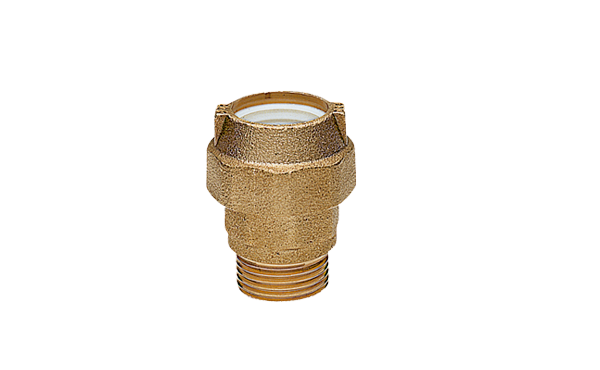

Produto/Modelo: Conexões Metal PE – H0302
Linha: Metal PE – AXO
Tipo: Conexão reta, macho para tubos em polietileno (PE)
Material do corpo: Metal PE
Pressão de trabalho: PN 16 (máximo) — vide diagrama pressão/temperatura
Temperatura de serviço: −20 °C a +90 °C — vide diagrama pressão/temperatura
Compatibilidade de tubos:
PE tipo 312 HD UNI 7611–7615 (PN 2,5 / 4 / 6 / 10 / 16);
PE tipo 316 HD UNI ISO 4437;
PE tipo 312 LD UNI 7990–7991 (PN 4 / 6 / 10).
Campo de bitolas: ½”×20 a 2”×63 (demais dimensões A, B, ØC, ØD, SW1, SW2 e peso — ver tabela do catálogo).
Aplicações recomendadas: água, ar e gás inerte; restrição: não utilizar em gás combustível doméstico.
Aplicações práticas
Ramais de água e ar em utilidades industriais e prediais.
Integração de redes PE a válvulas, filtros, medidores e manifolds roscados.
Sistemas com gases inertes e linhas auxiliares de processo.
Setores atendidos
Saneamento e irrigação, HVAC, utilidades industriais, automação predial e skids de máquinas.
Diferenciais competitivos
Instalação rápida, reversível e sem calor.
Compatibilidade normativa abrangente para tubos PE.
Faixa P/T ampla, com PN 16 (máx.).
Benefícios de negócio
Menor tempo de obra, redução de retrabalho e alta disponibilidade da rede.
Garantias e suporte
Suporte técnico para seleção de bitola, validação de P/T e boas práticas de montagem.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
