A Conexões Metal PE – H0304 é uma união reta bijunta para tubos em polietileno, PN 16 (máx.) e –20 °C a +90 °C. Compatível com PE 312/316 (UNI/ISO), garante montagem mecânica rápida, estanque e reversível em redes de água, ar e gás inerte.

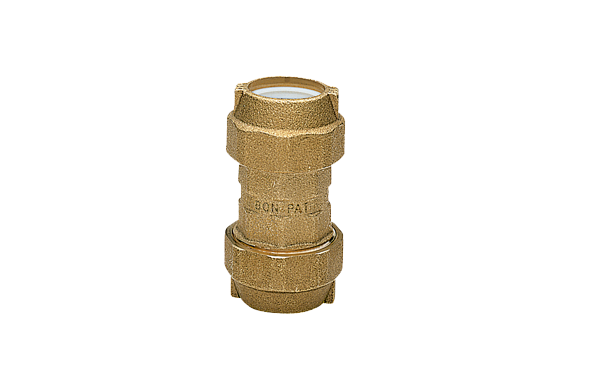

A Conexões Metal PE – H0304 é uma conexão reta bijunta para acoplamento de tubos em polietileno (PE) da Linha Metal PE – AXO. Ela foi projetada para garantir montagem rápida, estanque e mecânica, sem aquecimento e sem solda. Além disso, opera com PN 16 (máximo) e suporta –20 °C a +90 °C (vide diagrama pressão/temperatura). Portanto, você conecta redes PE a componentes roscados e entre si com segurança, repetibilidade e ótima produtividade.
O corpo é especificado como Metal PE, adequado ao contato com tubos de polietileno. A configuração reta, bijunta utiliza dois conjuntos de porcas e anéis de fixação, o que facilita a união e a desmontagem para manutenção. Em complemento, a peça informa dimensões de A, ØB, SW1 e SW2 por bitola, permitindo prever o espaço de chaveamento. Desse modo, a instalação permanece compacta e robusta mesmo em shafts e nichos estreitos.
A Conexões Metal PE – H0304 une tubo PE ↔ tubo PE. Durante a montagem, o instalador introduz cada tubo até o batente e aperta as porcas (SW1/SW2). O aperto progressivo comprime os elementos de vedação e a garra, criando retenção axial e vedação. Assim, a união torna-se firme, repetível e facilmente inspecionável; quando necessário, basta soltar as porcas para intervir, sem cortar o tubo.
Para líquidos, a pressão de trabalho é PN 16 (máximo), sempre observando o diagrama pressão/temperatura. A temperatura de serviço vai de –20 °C a +90 °C, o que cobre utilidades frias, ambientes externos e circuitos aquecidos moderados. Além disso, a disponibilidade de múltiplas bitolas (de 20 mm a 110 mm, conforme tabela) assegura seleção por vazão e por espaço de montagem. Consequentemente, o ponto permanece estável ao longo do ciclo térmico.
A Conexões Metal PE – H0304 atende tubos PE em diâmetro métrico; as dimensões A, ØB, SW1 e SW2 orientam o projeto de campo e a definição do torque de aperto. Como é reta bijunta, ela realiza emendas de linha, travessias e transições entre trechos sem mudanças de direção. Portanto, a perda de carga permanece baixa e o alinhamento do tubo se mantém.
Por sua natureza de interface, a conexão integra redes PE a válvulas, filtros, hidrômetros, manifolds e painéis. Além disso, a montagem mecânica acelera comissionamentos e reduz tempo de obra em saneamento, utilidades prediais e skids industriais. Sempre que necessário, o técnico desmonta, inspeciona e recompõe o ponto usando apenas chaves nas faces SW1/SW2.
Para garantir desempenho, corte o tubo a 90°, remova rebarbas e limpe as superfícies. Em seguida, alinhe os eixos e aplique torque progressivo nas porcas. Respeite PN 16 (máx.) e a curva P/T. Na manutenção preventiva, verifique reapertos, inspeccione vazamentos e avalie a integridade do tubo. Como a união é mecânica e reversível, intervenções tornam-se rápidas e previsíveis.
As Conexões Metal PE – H0304 são adequadas para conectar os seguintes tubos de polietileno:
PE tipo 312 de alta densidade UNI 7611–7615 (PN 2,5 / 4 / 6 / 10 / 16).
PE tipo 316 de alta densidade UNI ISO 4437.
PE tipo 312 de baixa densidade UNI 7990–7991 (PN 4 / 6 / 10).
São recomendadas para uso com água, ar e gás inerte. Não devem ser usadas em gás combustível doméstico. Assim, atendem redes de utilidades, irrigação, HVAC, automação predial e linhas auxiliares de processo.
Reta bijunta: união PE↔PE rápida, sem solda e sem aquecimento.
PN 16 (máx.) e –20 °C a +90 °C, com ampla janela de serviço.
Montagem reversível, com SW1/SW2 para torque controlado.
Compatibilidade normativa com tubos UNI/ISO amplamente usados.
Dimensões padronizadas, que facilitam projeto, instalação e manutenção.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Montagem
Confirme bitola e norma do tubo PE (UNI/ISO).
Corte o tubo a 90°, remova rebarbas e limpe.
Introduza cada tubo na Conexões Metal PE – H0304 até o batente.
Aperte SW1/SW2 com torque progressivo e alinhamento axial.
Respeite PN 16 (máx.) e a curva P/T; faça teste de estanqueidade.
Recomendações de uso
Evite empenos e tração axial após o aperto.
Preveja espaço para chave conforme SW1/SW2 da bitola.
Utilize apenas água, ar e gás inerte; não use para gás combustível doméstico.
Cuidados de segurança
Despressurize a linha antes de intervir.
Use EPI e siga as práticas da planta.
Manutenção preventiva
Reavalie apertos periodicamente.
Inspecione vazamentos e a integridade do tubo.
Substitua elementos de vedação quando houver desgaste.
Produto/Modelo: Conexões Metal PE – H0304
Linha: Metal PE – AXO
Tipo: Conexão reta bijunta para tubos em polietileno (PE)
Material do corpo: Metal PE
Pressão de trabalho: PN 16 (máximo) — vide diagrama pressão/temperatura
Temperatura de serviço: –20 °C a +90 °C — vide diagrama pressão/temperatura
Compatibilidade de tubos:
PE 312 HD UNI 7611–7615 (PN 2,5 / 4 / 6 / 10 / 16);
PE 316 HD UNI ISO 4437;
PE 312 LD UNI 7990–7991 (PN 4 / 6 / 10).
Bitolas e dimensões: 20 mm a 110 mm (ver tabela de A, ØB, SW1, SW2 e peso).
Aplicações práticas
Emendas PE↔PE em redes de água, ar e gás inerte.
Transições e reparos rápidos em saneamento, HVAC e utilidades prediais.
Integração de ramais em skids e linhas auxiliares de processo.
Setores atendidos
Saneamento e irrigação, automação predial, utilidades industriais e manutenção.
Diferenciais competitivos
Montagem mecânica rápida e reversível.
Compatibilidade ampla com normas UNI/ISO de tubos PE.
Janela P/T generosa (PN 16, –20 °C a +90 °C).
Benefícios de negócio
Menor tempo de obra, redução de retrabalhos e alta disponibilidade da rede.
Garantias e suporte
Suporte técnico para seleção de bitola, validação de P/T e boas práticas de instalação.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
