Conexões Metal PE – H0315

Engenharia aplicada à automação deste equipamento

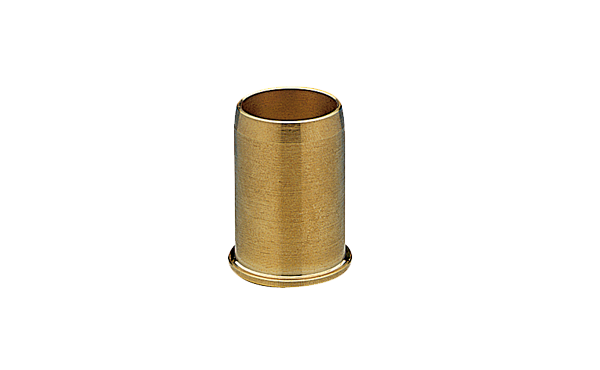

Visão geral do produto A Conexões Metal PE – H0315 é um cone de inserção para montagem de conexões da Linha Metal PE – AXO, utilizado de acordo com a peça H0302. Assim, o componente complementa o conjunto de acoplamento para tubos de polietileno (PE), garantindo compatibilidade dimensional nas bitolas indicadas. Além disso, o produto trabalha com PN 16 (máximo) e atende a –20 °C a +90 °C, conforme o diagrama pressão/temperatura. Construção e materiais O corpo da Conexões Metal PE – H0315 é construído em Metal PE. Consequentemente, a peça mantém conformidade dimensional com os tubos de polietileno especificados. As dimensões A, ØB e ØC constam na tabela do produto, bem como o peso de referência por bitola, o que facilita o planejamento de montagem, estoque e reposição. Funcionamento O instalador utiliza o cone de inserção em conjunto com a peça H0302. Desse modo, seleciona-se a bitola correta, seguindo as medidas A, ØB e ØC da tabela. Em seguida, realiza-se a montagem do conjunto conforme o arranjo do fabricante e, por fim, executa-se o teste de estanqueidade do trecho. Portanto, a integração fica alinhada às dimensões do sistema Metal PE – AXO. Faixa de operação e desempenho Para uso com líquidos, a Conexões Metal PE – H0315 suporta PN 16 (máximo). Além disso, a temperatura de serviço vai de –20 °C a +90 °C (vide diagrama pressão/temperatura). Essa janela operacional contempla desde redes frias até utilidades aquecidas moderadas, mantendo previsibilidade de desempenho no conjunto de acoplamento. Conexões e interfaces A tabela dimensional apresenta as bitolas mm 20, 25, 32, 40, 50, 63, 75 e 90, com as correspondentes dimensões A, ØB, ØC e peso. Assim, o selecionador cruza os dados do tubo PE com as medidas do cone de inserção para garantir compatibilidade com a peça H0302 e com os demais elementos do sistema. Automação e integração O H0315 integra-se às conexões da Linha Metal PE – AXO em redes de água, ar e gás inerte. Como o produto segue as bitolas métricas de PE, a incorporação em painéis, manifolds e linhas de utilidades ocorre de forma direta, sem adaptações adicionais quando se utiliza a peça H0302 correspondente. Confiabilidade, segurança e manutenção Primeiro, confirme pressão e temperatura do serviço com base no diagrama P/T. Depois, valide bitola e medidas com a tabela do produto. Em seguida, execute a montagem do conjunto com a H0302 e realize teste de estanqueidade antes de liberar a linha. Utilize EPI, despressurize a rede para qualquer intervenção e, por fim, inspecione periodicamente o trecho montado. Aplicações industriais O H0315 é adequado para conexões com os seguintes tubos de polietileno: PE tipo 312 de alta densidade — UNI 7611–7615 (PN 2,5 / 4 / 6 / 10 / 16). PE tipo 316 de alta densidade — UNI ISO 4437. PE tipo 312 de baixa densidade — UNI 7990–7991 (PN 4 / 6 / 10).Recomenda-se o uso em água, ar e gás inerte; entretanto, não utilizar em aplicações com gás combustível doméstico. Vantagens competitivas Compatibilidade direta com a peça H0302 da Linha Metal PE – AXO. PN 16 (máx.) e –20 °C a +90 °C, cobrindo ampla faixa operacional. Gama de bitolas métricas (20 a 90 mm) presente em tabela. Material Metal PE, alinhado às normas de utilização com tubos PE. Dados dimensionais claros (A, ØB, ØC e peso) que agilizam especificação e compras.
