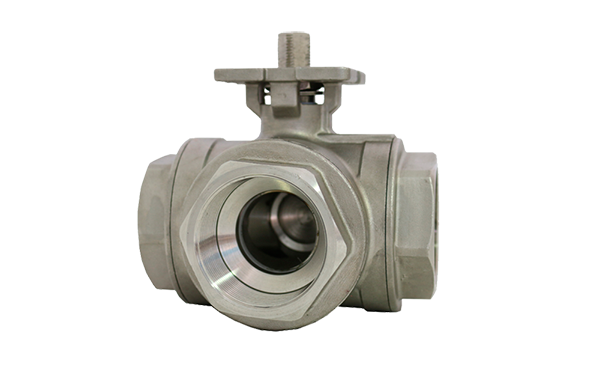

A Válvula 3 vias em L S1071 de latão forjado oferece passagem plena, rosca BSP e base ISO 5211. Com DN 15–50 (½"–2"), PN 40 (½") a PN 25 (2") e –20 °C a +150 °C, realiza desvio/seleção de fluxo com baixa perda de carga e automação direta.
A Válvula 3 vias em L S1071 é uma válvula de esfera multivias com passagem plena, construída em latão forjado e preparada para automação pela base ISO 5211. O obturador em “L” permite desviar o fluxo entre duas saídas ou selecionar entradas, mantendo baixa perda de carga e manobras rápidas em utilidades e processos leves. Assim, o produto entrega versatilidade com padronização de montagem e alta confiabilidade.
A S1071 utiliza latão forjado no corpo e componentes estruturais, o que garante resistência mecânica e durabilidade. Em complemento, a passagem plena preserva o diâmetro interno da linha e reduz turbulência, favorecendo a vida útil do conjunto. Como a interface segue a ISO 5211, o acoplamento de atuadores ocorre de forma direta e repetível, inclusive em retrofits.
A esfera perfurada em “L” promove desvio ou seleção de fluxo entre duas das três bocas. Com giro ¼ de volta, o operador ou o atuador alterna a comunicação desejada, deixando a terceira via isolada. Desse modo, a válvula executa bypass simples, abastecimento alternado de linhas ou transferência entre tanques sem estrangulamento de passagem.
A linha cobre DN 15 a DN 50 (½” a 2″) e opera dentro do envelope PN 40 (½”) a PN 25 (2″), adequado a redes de utilidades prediais e industriais. Além disso, suporta –20 °C a +150 °C, o que amplia o uso em água fria/quente, ar comprimido e óleos compatíveis. Portanto, o dimensionamento permanece simples e previsível nas condições indicadas pela ficha.
As extremidades roscadas seguem BSP (fêmea-fêmea), garantindo compatibilidade com tubulações e acessórios do mesmo padrão. Em paralelo, a base ISO 5211 padroniza kits de automação elétrica ou pneumática, reduzindo tempo de montagem e facilitando a intercambiabilidade entre marcas de atuadores.
Graças à ISO 5211, a S1071 aceita atuadores e fim-de-curso sem adaptações complexas. Assim, o integrador monta suportes, eixos e flanges padronizados, seguindo os diagramas de posição de montagem da ficha. Como a passagem é plena e o acionamento é de ¼ de volta, os torques de manobra permanecem moderados, resultando em atuadores compactos e comissionamento ágil.
O latão forjado resiste a esforços de montagem e vibrações usuais, enquanto a rosca BSP assegura vedação confiável com selantes adequados. Além disso, os diagramas de pressão x temperatura e de perda de carga presentes na ficha orientam a aplicação segura no envelope operacional, apoiando inspeções e planos de manutenção com reapertos e verificações periódicas.
A Válvula 3 vias em L S1071 atende água quente e fria, ar comprimido e óleos, além de outros fluidos compatíveis. Para aplicações específicas, recomenda-se consultar a tabela de resistência química. Em processos, a versão em “L” realiza desvio/seleção de linhas em manifolds, skids de utilidades, sistemas prediais e circuitos de teste com baixa perda de carga e rápida resposta de controle.
Configuração em “L”: desvio/seleção com um único componente.
Passagem plena: maior vazão e menor queda de pressão.
Base ISO 5211: automação direta e intercambiável.
Latão forjado: robustez e longa vida útil.
Amplitude operacional: DN 15–50, PN 40 a PN 25 e –20 °C a +150 °C.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Montagem: rosqueie nas conexões BSP com selante apropriado; em seguida, posicione a esfera para o caminho desejado antes do aperto final.
Automação: acople o atuador na ISO 5211 e ajuste batentes conforme posições de montagem indicadas pela ficha.
Operação: use o desvio/seleção em “L” para alternar linhas; mantenha a válvula totalmente em cada posição para preservar as vedações.
Limites: respeite PN 40 a PN 25 conforme o diâmetro e a faixa –20 °C a +150 °C.
Modelo: S1071 – válvula de esfera 3 vias em L.
Materiais: latão forjado.
Conexões: rosca BSP (f/f); passagem plena.
Faixas: DN 15–50 (½”–2″); PN 40 (½”) a PN 25 (2″); –20 °C a +150 °C.
Automação: base ISO 5211; diagramas de P×T, perda de carga, torque e dimensional disponíveis na ficha.
Aplicações: água quente/fria, ar comprimido e óleos; para outras mídias, consultar resistência química.
Setores: utilidades prediais, HVAC, saneamento leve, OEMs e skids de processo.
Diferenciais: configuração em L, passagem plena, BSP, ISO 5211 e latão forjado; assim, a válvula reduz perda de carga e simplifica a automação.
Benefícios: instalação rápida, estoque padronizado e manutenção reduzida, o que diminui o custo total de propriedade.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
