Válvulas para gás Topgas – S1227

SKU: S1227

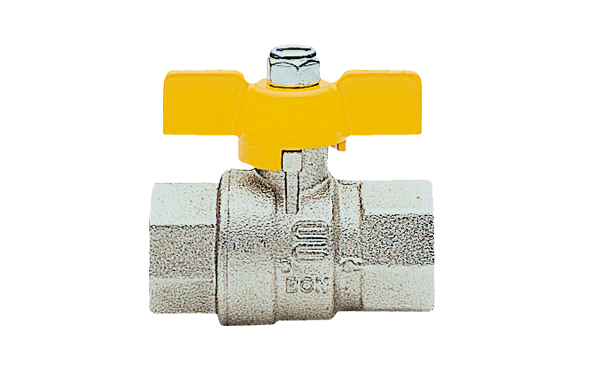

A Válvulas para gás Top Gas – S1227 é uma válvula de esfera passagem plena em latão forjado, com BSP fêmea × fêmea e acionamento por borboleta. Para gás, opera até PN 5; para outros usos, segue PN 50 (½”) a PN 16 (4”) e o diagrama P/T.

Consulte disponibilidade e configuração para sua aplicação
Visão geral

Engenharia aplicada à automação deste equipamento

Visão geral do produto

A Válvulas para gás Top Gas – S1227 é uma válvula de esfera manual, passagem plena, para bloqueio rápido e seguro em redes de gás e em utilidades compatíveis. O corpo é de latão forjado com rosca BSP fêmea × fêmea, e o acionamento por borboleta assegura manobra em ¼ de volta com excelente leitura visual em campo. Assim, o produto atende instalações novas e retrofits com padronização BSP.

Construção e materiais

A S1227 adota latão forjado de alta resistência, o que favorece durabilidade e confiabilidade. Como a passagem é plena, a perda de carga permanece mínima em operação. Além disso, a rosca BSP fêmea × fêmea simplifica a montagem e evita o uso de adaptadores desnecessários. Por fim, o comando borboleta otimiza ergonomia e reduz o espaço de manobra.

Funcionamento

O obturador esférico realiza a vedação pelo giro de 90°. Desse modo, o fluxo é interrompido ou liberado completamente, mantendo baixíssima restrição por se tratar de passagem plena. Portanto, a Válvulas para gás Top Gas – S1227 oferece acionamento rápido, repetível e adequado a rotinas de bloqueio e manutenção programada.

Faixa de operação e desempenho

Para gás, a válvula trabalha até PN 5 = 5 MOP. Para outros usos, a faixa admissível vai de PN 50 (na bitola ½”) a PN 16 (na bitola 4”), sempre conforme o diagrama pressão/temperatura do catálogo. Assim, a seleção por bitola e serviço torna-se segura e assertiva.

Conexões e interfaces

A interface BSP fêmea × fêmea padroniza a integração com reguladores, medidores, filtros e redes existentes. Além disso, a construção reta facilita a instalação em linhas horizontais ou verticais, inclusive em nichos compactos.

Automação e integração

Embora seja um equipamento manual, a Válvulas para gás Top Gas – S1227 integra-se facilmente a sistemas de distribuição de gás manufaturado, gás natural e GLP, e também a utilidades como água, ar comprimido, óleos e hidrocarbonetos não corrosivos, desde que respeitados pressão e temperatura de projeto.

Confiabilidade, segurança e manutenção

A operação por ¼ de volta reduz o tempo de manobra e melhora a previsibilidade do bloqueio. Além disso, os limites de temperatura para gás (-20 °C a +60 °C) e para outros usos (-20 °C a +130 °C) orientam o emprego seguro do produto no processo. Recomenda-se inspecionar periodicamente a estanqueidade e o aperto das conexões, seguindo o diagrama P/T da ficha técnica.

Aplicações industriais

A linha TOPGAS atende redes de baixa e média pressão em edificações, cozinhas profissionais, centrais de GLP e utilidades de processo. Do mesmo modo, quando a compatibilidade de materiais e as faixas P/T forem atendidas, a válvula pode isolar água quente e fria, ar comprimido, óleos e fluidos não corrosivos em geral.

Vantagens competitivas

  • Passagem plena com baixíssima perda de carga.

  • BSP fêmea × fêmea, garantindo padronização de montagem.

  • Acionamento por borboleta, prático e rápido.

  • Faixas P/T claras para seleção técnica segura.

  • Aplicabilidade ampla em gases e utilidades compatíveis.

Diferenciais

Recursos e suporte para uma aplicação confiável

Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.

straighten

Especificação orientada

Apoio técnico para seleção conforme válvula, torque e condição de operação.

engineering

Engenharia aplicada

Suporte da equipe Bongas para integração do equipamento ao processo.

support_agent

Suporte técnico

Atendimento para instalação, operação, manutenção e evolução da aplicação.

Informações técnicas

Instalação e Uso

Instruções de montagem

  1. Desenergize e purge a linha; verifique PN e temperatura do processo.

  2. Aplique vedante adequado nas roscas BSP fêmea × fêmea; rosqueie utilizando chave apenas nos sextavados.

  3. Posicione a válvula no sentido do escoamento e finalize o torque sem forçar o corpo monobloco.

  4. Execute teste de estanqueidade após a montagem e após qualquer intervenção.

  5. Para operar, gire a alavanca em ¼ de volta para abrir/fechar totalmente.

Recomendações de uso

  • Siga a curva ΔP × capacidade (m³/h) para avaliar perdas de carga.

  • Utilize somente fluidos compatíveis com latão e PTFE.

  • Em processos com outras temperaturas/pressões além de gás, consulte o diagrama P/T por bitola.

Cuidados de segurança

  • Use EPI; bloqueie e etiquete o ponto de trabalho.

  • Não utilize extensão na alavanca; evite sobre-torque.

  • Inspecione visualmente possíveis vazamentos após as primeiras horas de operação.

Manutenção preventiva

  • Acione a válvula periodicamente para evitar travamentos.

  • Reaperte conexões se necessário; substitua O-rings e sedes quando houver desgaste.

  • Limpe a região da haste e mantenha a alavanca livre de contaminantes.

Informações técnicas

Informações Técnicas

Tipo: Válvula de esfera reta, monobloco, passagem plena
Produto: Válvulas para gás Top Gas – S1227
Conexões: BSP fêmea × fêmea
Acionamento: Alavanca (zincada, revestida com PVC) – ¼ de volta

Materiais (conforme desenho de materiais)

  • Corpo e extremidades: latão forjado, niquelado

  • Esfera: barra de latão usinada e cromada

  • Haste: barra de latão usinada e cromada

  • Sedes/Anéis de vedação: PTFE (P.T.F.E.)

  • Arruela de encosto: teflon puro

  • O-rings: adequados para uso com gás

  • Porca autoblocante: aço zincado

Faixas operacionais

  • Para gás: PN 5 (5 MOP); -20 °C a +60 °C

  • Para outros usos: PN 50 (tamanho ½”) a PN 16 (tamanho 4″); -20 °C a +130 °C – vide diagrama pressão/temperatura

  • Perda de carga: consulte gráfico ΔP (mbar) × capacidade (m³/h) do catálogo

Dimensões

  • Bitolas típicas: ½” | ¾” | 1″ – medidas conforme tabela de catálogo por bitola

Normas/roscas

  • Padrão de rosca BSP (British Standard Pipe)

Informações técnicas

Informações Comerciais

Aplicações práticas

  • Bloqueio em redes de gás (gás manufaturado, gás natural e GLP) em baixa e média pressão.

  • Isolamento de água quente/fria, ar comprimido, óleos e hidrocarbonetos não corrosivos, respeitando o diagrama P/T.

Setores atendidos

  • Residencial, comercial e utilidades industriais; cozinhas profissionais, centrais de GLP, ramais de equipamentos e linhas de processo.

Diferenciais competitivos

  • Passagem plena com baixa perda de carga.

  • Corpo em latão forjado niquelado com esfera/haste cromadas.

  • Vedação PTFE e O-rings para gás, assegurando estanqueidade.

  • Rosca BSP fêmea × fêmea, que padroniza a instalação.

Benefícios de negócio

  • Instalação rápida, alta confiabilidade de bloqueio e menor custo de manutenção.

Garantias e suporte

  • Suporte técnico para seleção da bitola e validação de pressão/temperatura conforme aplicação.

Integração

Do equipamento ao processo

A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.

Uma solução pensada além do equipamento

O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.

settings_input_component Equipamento em campo
tune Comando e sinais
monitoring Automação / supervisório
engineering Suporte técnico Bongas
Válvulas para gás Topgas – S1227 Campo
Controle Comando e feedback
Supervisão Integração do processo
Aplicações

Onde este produto é utilizado

Aplicações relacionadas ao cadastro deste produto.

water_drop

alavanca

Aplicação relacionada à linha deste equipamento.

factory

baixa e média pressão

Aplicação relacionada à linha deste equipamento.

electric_bolt

BSP fêmea-fêmea

Aplicação relacionada à linha deste equipamento.

precision_manufacturing

diagrama pressão temperatura

Aplicação relacionada à linha deste equipamento.

Documentação

Downloads técnicos

Precisa da ficha técnica, desenho ou documentação deste produto? Solicite diretamente à Bongas.

description

Solicitar documentação técnica

Atendimento via WhatsApp

Solicitar arrow_forward

Ainda não sabe se Válvulas para gás Topgas – S1227 é a solução certa?

Envie os dados da aplicação para a Bongas. A equipe técnica pode apoiar na especificação antes da definição do equipamento.
