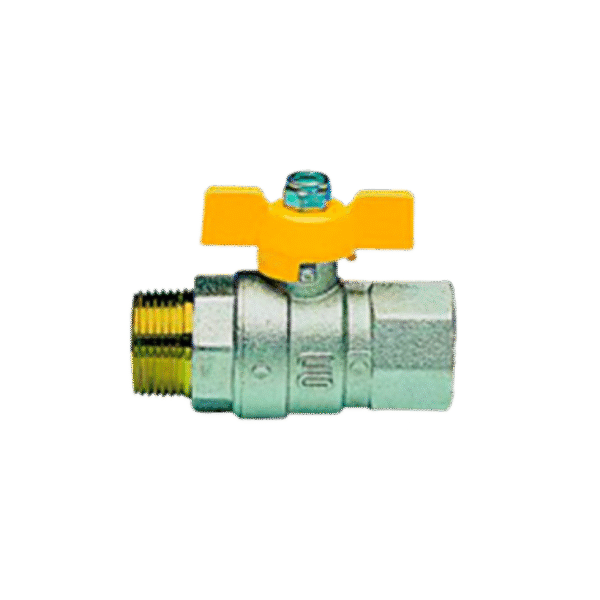

A Válvulas para gás Bon Gas – G0238 é uma válvula de esfera passagem plena, com BSP macho × fêmea, corpo em latão forjado cromado, esfera cromada e vedação PTFE. Para gás, opera até PN 5 entre -20 °C e +60 °C; para outros fluidos, segue o diagrama pressão/temperatura.
A Válvulas para gás Bon Gas – G0238 é uma válvula de esfera monobloco, de passagem plena e construção reta, desenvolvida para bloqueio rápido e seguro em redes de gás e em linhas de fluidos compatíveis. Desde a instalação, o acionamento em ¼ de volta simplifica a operação diária e reduz o tempo de manobra. Além disso, a alça tipo borboleta amarela facilita a identificação do estado da válvula em campo, o que eleva a segurança operacional. Como resultado, o produto atende aplicações de baixa e média pressão com excelente estanqueidade.
O projeto utiliza latão forjado cromado no corpo e nas extremidades, garantindo robustez mecânica e proteção contra corrosão. Em seguida, a esfera é usinada em barra de latão e cromada, o que entrega superfície lisa e baixa fricção. Para a vedação, a válvula adota PTFE (P.T.F.E.) nas sedes, assegurando compatibilidade com gás e diversos fluidos. A haste também é de barra de latão usinada e cromada, contribuindo para manobras leves e repetíveis. Complementarmente, a arruela de encosto em teflon puro reduz o torque de acionamento, enquanto os O-rings são especificados para uso com gás. Por fim, a porca autoblocante em aço zincado mantém o conjunto firme durante o serviço.
A esfera perfurada permite seção integral de passagem, portanto a perda de carga permanece mínima. Com um giro de 90° na borboleta, o operador abre ou fecha totalmente a linha. A combinação de sede em PTFE e esfera cromada gera vedação confiável após inúmeros ciclos. Assim, a Válvulas para gás Bon Gas – G0238 opera com suavidade, mantém a estanqueidade e reduz a necessidade de reapertos.
Para gás, a válvula trabalha até PN 5 (5 MOP) dentro do intervalo térmico de -20 °C a +60 °C. Para outros usos, a curva pressão/temperatura do catálogo deve ser observada: de PN 40 no tamanho ½” até PN 16 no tamanho 4″. Ademais, quando aplicada com fluidos compatíveis fora do escopo de gás, o limite térmico pode chegar a -20 °C a +130 °C, sempre conforme o diagrama P/T. Portanto, a seleção por bitola e fluido torna-se precisa e segura.
A Válvulas para gás Bon Gas – G0238 possui roscas BSP macho × fêmea, o que simplifica a montagem entre dois pontos roscados e reduz a quantidade de acessórios. Como o corpo é monobloco, o alinhamento da tubulação permanece estável durante a instalação. Além disso, o formato reto permite montagem horizontal ou vertical, inclusive em nichos compactos.
Embora o acionamento seja manual, a válvula integra-se facilmente a medidores, reguladores, filtros e manifolds com padrão BSP. Dessa forma, ela padroniza o bloqueio em redes de gás manufaturado, gás natural e gás liquefeito (GLP). Do mesmo modo, quando as condições forem compatíveis com o diagrama P/T, a válvula atende água quente e fria, ar comprimido, óleos e hidrocarbonetos não corrosivos.
O conjunto de esfera e haste cromadas, sede em PTFE e arruela em teflon oferece alta durabilidade. Consequentemente, a válvula mantém estanqueidade e baixa perda de carga por longo período. Para operar com segurança, bloqueie e purgue a linha antes de qualquer intervenção. Recomenda-se verificar periodicamente a integridade das roscas BSP macho × fêmea, inspecionar os O-rings e substituir vedações quando ocorrer desgaste. Além disso, a borboleta amarela assegura manobra firme e identificação visual imediata.
A Válvulas para gás Bon Gas – G0238 atende redes de distribuição de gás em edificações, cozinhas profissionais, centrais de GLP e sistemas de utilidades. Em conformidade com o diagrama P/T, ela também isola linhas de água, ar comprimido, óleos e fluidos não corrosivos. Portanto, o produto adequa-se a pontos de consumo, derivações e ramais de equipamentos, inclusive em processos de baixa e média pressão.
Passagem plena com baixíssima perda de carga.
BSP macho × fêmea, que reduz acessórios e espaço de montagem.
Latão forjado cromado em corpo e extremidades, com alta resistência à corrosão.
Esfera e haste cromadas, garantindo manobras leves e repetíveis.
Sedes em PTFE e O-rings para gás, assegurando estanqueidade.
Borboleta amarela para operação rápida e identificação visual.
Curvas de pressão/temperatura por bitola, favorecendo dimensionamento correto.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Instruções de montagem
Confirme bitola, pressão, temperatura e fluido utilizando o diagrama P/T do catálogo.
Aplique veda-rosca adequado nas roscas BSP e rosqueie usando chave somente nos sextavados.
Posicione a válvula no sentido do escoamento da linha e conclua o torque sem forçar o corpo monobloco.
Recomendações de uso
Acione a borboleta em ¼ de volta para abrir/fechar totalmente.
Realize teste de estanqueidade após a instalação e após manutenções.
Requisitos de operação
Gás: PN 5 (5 MOP); -20 °C a +60 °C.
Outros usos: PN 40 (½”) a PN 16 (4″); -20 °C a +130 °C — vide diagrama P/T.
Cuidados de segurança
Bloqueie e purge a linha antes de intervir.
Utilize EPI e respeite os limites do diagrama P/T.
Evite fluidos não compatíveis com latão e PTFE.
Manutenção preventiva
Inspecione roscas e O-rings periodicamente.
Substitua vedações quando houver desgaste.
Acione a válvula com frequência para evitar travamentos por inatividade.
Produto: Válvulas para gás Bon Gas – G0238
Tipo: Válvula de esfera monobloco, passagem plena, reta
Acionamento: Borboleta amarela (¼ de volta)
Conexões: BSP macho × fêmea
Materiais principais:
Corpo e extremidades: latão forjado cromado
Esfera: latão usinado e cromado
Haste: latão usinado e cromado
Sedes/Anéis de vedação: PTFE (P.T.F.E.)
Arruela de encosto: teflon puro
O-rings: adequados para gás
Porca autoblocante: aço zincado
Pressão/Temperatura – Gás: PN 5 (5 MOP); -20 °C a +60 °C
Pressão/Temperatura – Outros usos: PN 40 (½”) a PN 16 (4″); -20 °C a +130 °C (vide diagrama P/T)
Dimensões: conforme tabela de catálogo por bitola (½”, ¾”, 1″, 1¼”, 1½”, 2″)
Aplicações práticas
Bloqueio em redes de gás manufaturado, gás natural e GLP.
Isolamento de água, ar comprimido, óleos e hidrocarbonetos não corrosivos (conforme diagrama P/T).
Setores atendidos
Residencial, comercial e utilidades industriais; cozinhas profissionais, centrais de gás e linhas de processo.
Diferenciais competitivos
Conexão macho × fêmea compacta, passagem plena e materiais nobres.
Curva pressão/temperatura por bitola, que facilita a seleção técnica.
Benefícios de negócio
Menor perda de carga, instalação simplificada e alta confiabilidade de bloqueio.
Garantias e suporte
Suporte técnico para dimensionamento conforme pressão/temperatura e condições de serviço.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
