Válvula Borboleta

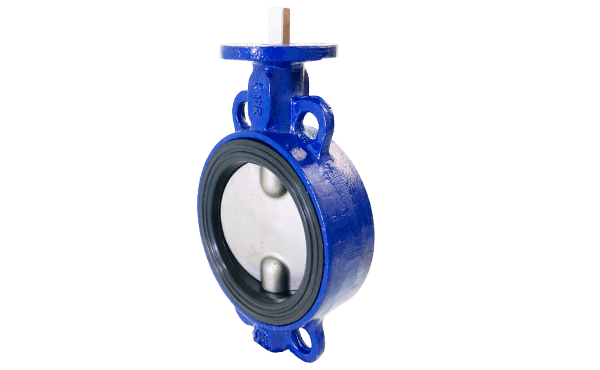

Válvula Borboleta BWCNV – Wafer Classe 150

SKU: BWCNV

A Válvula Borboleta Bongas BWCNV é compacta, resistente e ideal para bloqueio e controle de fluxo em líquidos ou gases. Disponível de DN 2” a 12”, possui corpo em ferro nodular, disco em aço inox e vedação em EPDM, NBR ou Viton. Com base ISO 5211, pode ser automatizada facilmente com atuadores elétricos ou pneumáticos.

Consulte disponibilidade e configuração para sua aplicação
Visão geral

Engenharia aplicada à automação deste equipamento

A Válvula Borboleta Industrial BWCNV da Bongas entrega bloqueio e controle de fluxo com alta confiabilidade. O corpo monobloco semi-lug, em ferro nodular ASTM A536 (GR 65-45-12), segue API 609 – categoria A, portanto sustenta operação contínua em processos exigentes.

Você instala a válvula entre flanges ANSI/ASME B16.5 ou DIN 2532 (PN10/16) no padrão Wafer, assim padroniza a montagem em diferentes linhas. A base ISO 5211 já vem pronta para automação com atuadores elétricos ou pneumáticos; consequentemente, a migração do acionamento manual para o automático ocorre sem adaptações complexas.

O disco e o eixo podem ser fornecidos em aço inox CF8 (304) ou CF8M (316); além disso, há opção em aço carbono fundido WCB quando o processo exigir. Para a vedação, a linha oferece EPDM, NBR (Buna-N), Viton-FPM, Silicone, Neoprene ou borracha natural, dessa forma você seleciona o elastômero adequado ao fluido e à temperatura. A haste à prova de expulsão, guiada por mancal superior, aumenta a segurança do conjunto e reduz desgaste.

Quanto à operação, a BWCNV pode trabalhar com alavanca, caixa de redução ou redutor de engrenagem com volante e indicador de posição. Em síntese, a válvula combina construção robusta, versatilidade de materiais e facilidade de automação para garantir disponibilidade do sistema a baixo custo de manutenção.

Especificações principais

  • Tipo: Wafer entre flanges ANSI/ASME B16.5 e DIN 2532 PN10/16.

  • Classe: 150#.

  • Tamanhos: DN 2” a 12”.

  • Corpo: Ferro nodular ASTM A536.

  • Disco/Eixo: CF8 (304), CF8M (316) ou WCB (opcional).

  • Vedação: EPDM, NBR, Viton-FPM, Silicone, Neoprene, NR.

  • Automação: Base ISO 5211 (furação para atuadores).

  • Construção: Face-a-face API 609 cat. A, corpo com guia de 4 furos.

  • Torque típico por diâmetro: de 15 a 235 Nm (2” a 12”).

Aplicações

Use a Válvula Borboleta BWCNV para gases ou líquidos com altas vazões e pressões moderadas. Portanto, ela atende saneamento, química, mineração, papel e celulose, petróleo e gás e utilidades em geral.

Diferenciais

Recursos e suporte para uma aplicação confiável

Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.

straighten

Especificação orientada

Apoio técnico para seleção conforme válvula, torque e condição de operação.

engineering

Engenharia aplicada

Suporte da equipe Bongas para integração do equipamento ao processo.

support_agent

Suporte técnico

Atendimento para instalação, operação, manutenção e evolução da aplicação.
