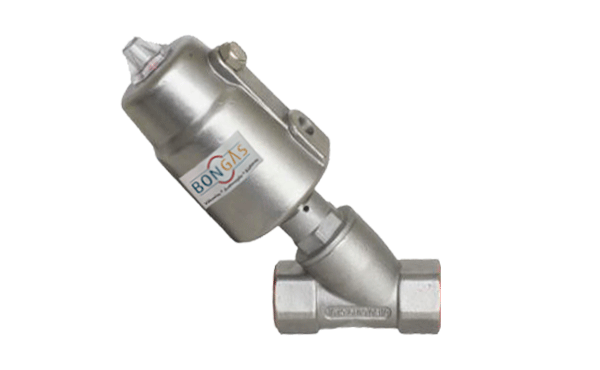

Válvula de Assento Inclinado em Inox BW295

Engenharia aplicada à automação deste equipamento

A Válvula de Assento Inclinado BW295 da Bongas entrega bloqueio e controle de fluxo com alta confiabilidade em processos industriais contínuos. O corpo em aço inox AISI 316L e o atuador em aço inox AISI 304 resistem à corrosão e à abrasão; portanto, a válvula mantém desempenho estável mesmo em ambientes agressivos e com ciclos frequentes. Você instala a BW295 com conexão por rosca BSP (e, quando exigido pelo projeto, por solda). Assim, a montagem em linhas existentes ocorre com rapidez e sem adaptações complexas. O fluxo por baixo do assento trabalha a favor da vedação; consequentemente, a válvula suporta variações de pressão com segurança e fecha com precisão. O assento inclinado reduz perdas de carga e melhora a vazão. Dessa forma, a válvula responde mais rápido, diminui o desgaste dos internos e prolonga os intervalos de manutenção. A vedação em PTFE suporta químicos agressivos e amplas faixas térmicas; logo, você aplica a BW295 em utilidades e processos com confiança. Quanto à operação, a BW295 sai de fábrica como normalmente fechada (NF) e utiliza acionamento de simples ação via ar comprimido ou gases neutros. Além disso, a conexão de controle 1/4” facilita a integração a painéis e redes pneumáticas já padronizadas. Em síntese, o conjunto une robustez mecânica, estanqueidade confiável e facilidade de automação. Especificações principais Diâmetros (orifício): DN 15 a 80 – 1/2” a 3” Corpo: Aço inox AISI 316L Atuador: Aço inox AISI 304 Vedação: PTFE Conexão de processo: Rosca BSP (opção por solda quando aplicável) Sentido de fluxo: Por baixo do assento Construção: Normalmente Fechada (NF) (NA sob consulta de engenharia) Meio de controle: Ar ou gases neutros Acionamento: Simples ação Pressão de trabalho (linha): até 16 bar Pressão de controle (atuador): até 10 bar Temperatura do fluido: –10 °C a +180 °C Temperatura ambiente: –10 °C a +60 °C Viscosidade cinemática: até 600 mm²/s Conexão de controle: 1/4” Materiais e vedação (por que importam) Inox 316L (corpo): maior resistência a corrosão por cloretos e químicos; assim, o equipamento trabalha melhor em soluções salinas e meios agressivos. Inox 304 (atuador): excelente relação robustez/peso; além disso, facilita a limpeza em ambientes sanitários. PTFE (selo): inerte químico, baixo coeficiente de atrito e ampla faixa térmica; portanto, garante estanqueidade e vida útil do conjunto. Envelope operacional (quando usar) A válvula de assento inclinado inox BW295 atende água, álcool, óleos, combustíveis, fluidos hidráulicos, soluções salinas, soluções alcalinas, solventes orgânicos e vapor. Consequentemente, você padroniza um único modelo para diferentes pontos de consumo, reduz estoque de sobressalentes e simplifica a manutenção. Dimensões e capacidade de vazão (exemplos) Para dimensionamento preliminar, considere os valores típicos de Kv informados: DN15 → Kv 4,2 | H 142 mm | Peso 0,8 kg DN20 → Kv 8,0 | H 148 mm | Peso 1,1 kg DN25 → Kv 19 | H 175 mm | Peso 2,8 kg DN32 → Kv 28 | H 190 mm | Peso 3,2 kg DN40 → Kv 38 | H 220 mm | Peso 3,2 kg DN50 → Kv 55 | H 265 mm | Peso 6,7 kg DN65 → Kv 80 | H 285 mm | Peso 8,3 kg Dica de seleção: dimensione pelo ponto de operação (60–80% da abertura) e verifique perda de carga e cavitação. Assim, você garante controle estável e prolonga a vida do selo. Aplicações Use a BW295 em máquinas de enchimento de bebidas, processos químicos, pintura têxtil, linhas de vapor e óleo, sistemas de combustíveis e circuitos hidráulicos. Portanto, a válvula atende desde utilidades até processos críticos que exigem resposta rápida, boa vazão e baixa manutenção. Por que escolher a BW295? Instalação simples e integração rápida ao painel pneumático. Confiabilidade de vedação mesmo com variação de pressão. Materiais nobres (316L/304 + PTFE) que reduzem paradas e custos de ciclo de vida. Projeto de assento inclinado que aumenta a vazão e diminue a perda de carga. Em resumo, a Válvula de Assento Inclinado Inox BW295 combina materiais premium, arquitetura de fluxo eficiente e automação descomplicada; logo, é a escolha certa para quem busca desempenho, segurança e custo total competitivo.
