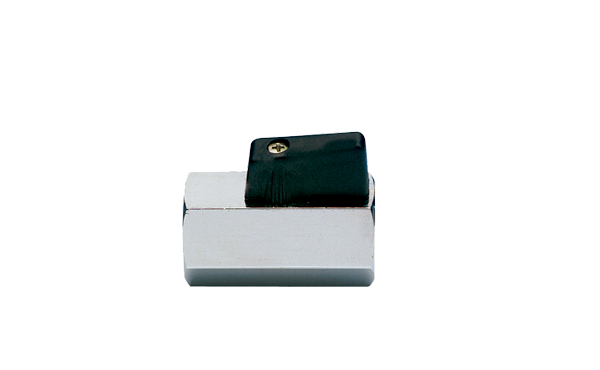

A Válvulas de esfera para fluidos Mini Bon – S0330 é compacta, com roscas fêmeas BSP, vedação em PTFE e alavanca preta. Para líquidos, trabalha em PN máx. 10 e −10 °C a +90 °C (diagrama P/T), ideal para painéis, máquinas e utilidades.
A Válvulas de esfera para fluidos Mini Bon – S0330 atende pontos compactos de utilidades com bloqueio rápido, estanque e confiável. Como pertence à linha Mini Bon, ela reúne roscas fêmeas BSP, vedação em PTFE e acionamento por alavanca preta. Além disso, opera em PN máxima 10 (conforme diagrama pressão/temperatura) e trabalha entre −10 °C e +90 °C, o que cobre água, ar e óleos compatíveis com folga. Portanto, você padroniza o bloqueio em painéis e máquinas mantendo dimensões reduzidas.
O corpo em latão garante robustez mecânica e excelente usinabilidade. Em seguida, as sedes em PTFE reduzem atrito e preservam o torque de operação. A geometria compacta com curso de ¼ de volta simplifica a manobra local. Além disso, o conjunto de haste e esfera usinados assegura repetibilidade, enquanto o acabamento da alavanca preta melhora a leitura visual da posição.
O operador gira a alavanca 90° para abrir ou fechar totalmente a linha. Assim, a esfera perfurada se alinha ao fluxo e libera a passagem; no retorno, bloqueia o escoamento de imediato. Como o percurso é curto, o ciclo de manobra fica rápido e previsível. Consequentemente, a Válvulas de esfera para fluidos Mini Bon – S0330 aumenta a disponibilidade do sistema e reduz o tempo de intervenção.
Para uso com líquidos, a S0330 trabalha em PN máx. 10 seguindo o diagrama pressão/temperatura. Além disso, respeita −10 °C a +90 °C como limites de temperatura. Dessa forma, o dimensionamento deve considerar fluido, temperatura e queda de pressão. O gráfico de Perda de Carga (ΔP = mbar) × Capacidade (m³/h) apoia a seleção da bitola adequada e antecipa o comportamento hidráulico do ponto.
As roscas fêmeas BSP padronizam a instalação com filtros, reguladores e conexões de mercado. Desse modo, você reduz o número de adaptadores e diminui pontos potenciais de vazamento. Além disso, o sextavado nos terminais permite aplicar torque de aperto com controle e sem danificar a carcaça.
Embora o acionamento seja manual, a Válvulas de esfera para fluidos Mini Bon – S0330 integra-se com instrumentos, purgadores e pontos de amostragem em painéis e skids. Assim, você aproxima o bloqueio dos equipamentos críticos e encurta ramais, o que simplifica comissionamento e manutenção.
A combinação latão + PTFE assegura estanqueidade ao longo dos ciclos. Para operar com segurança, o instalador segue o diagrama P/T, utiliza vedante compatível nas roscas BSP e executa teste de estanqueidade após a montagem. Além disso, a manutenção preventiva resume-se a reapertos periódicos, inspeção visual e acionamentos regulares para evitar travamentos por inatividade.
A Válvulas de esfera para fluidos Mini Bon – S0330 atende água quente e fria, ar comprimido, óleos, fluidos não corrosivos e hidrocarbonetos em geral. Ademais, ela é particularmente indicada para aplicações com água e cloro ou para serviços sujeitos a fluidos agressivos associados à dezincificação do latão.
Formato mini, ideal para espaços reduzidos em painéis e máquinas.
Roscas fêmeas BSP, que simplificam a montagem e reduzem acessórios.
Vedação em PTFE, com manobra leve e vedação estável.
PN máx. 10 e −10 °C a +90 °C, conforme o diagrama P/T.
Gráfico ΔP × capacidade disponível para dimensionamento rápido.
Alavanca preta com leitura visual clara e operação em ¼ de volta.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Instruções de montagem
Confirme bitola, pressão e temperatura pelo diagrama P/T.
Despressurize a linha, aplique vedante nas roscas BSP fêmeas e aperte pelo sextavado.
Posicione a alavanca para acesso, finalize o torque sem forçar o corpo.
Execute teste de estanqueidade antes da liberação para operação.
Recomendações de uso
Utilize fluidos compatíveis com latão e PTFE.
Consulte o gráfico ΔP × capacidade para estimar perdas de carga.
Preveja espaço para o giro de 90° da alavanca.
Cuidados de segurança
Bloqueie e purgue a linha antes de intervir.
Não exceda os limites de PN e temperatura indicados.
Manutenção preventiva
Reaperte conexões periodicamente.
Acione a válvula com frequência para manter a mobilidade.
Inspecione as sedes de PTFE e substitua se houver desgaste.
Produto/Modelo: Válvulas de esfera para fluidos Mini Bon – S0330
Linha: Mini Bon
Tipo: Válvula de esfera compacta
Conexões: Roscas fêmeas BSP
Acionamento: Alavanca preta (¼ de volta)
Materiais: Corpo em latão; vedação em PTFE
Pressão de trabalho (líquidos): PN máxima 10 — vide diagrama pressão/temperatura
Limites de temperatura: −10 °C a +90 °C — vide diagrama pressão/temperatura
Dimensionais por bitola: conforme tabela de catálogo (A, D, E, F, G, SW, peso)
Apoio ao projeto: Diagrama Pressão/Temperatura e Perda de Carga (ΔP) × Capacidade (m³/h)
Norma de rosca: BSP
Aplicações práticas
Bloqueio em painéis, máquinas, laboratórios e skids de utilidades.
Redes de água, ar comprimido, óleos e hidrocarbonetos dentro da curva P/T.
Serviços com água e cloro ou com risco de dezincificação.
Setores atendidos
Manutenção industrial, HVAC, saneamento, alimentos e bebidas, automação de máquinas e química leve.
Diferenciais competitivos
Instalação rápida, padronização BSP e custo instalado reduzido.
Componentes de PTFE de fácil reposição e operação previsível.
Benefícios de negócio
Menos acessórios, menor tempo de parada e alta disponibilidade do sistema.
Garantias e suporte
Suporte técnico para seleção de bitola, validação de P/T e boas práticas de montagem.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
