Especificação orientada
Apoio técnico para seleção conforme válvula, torque e condição de operação.

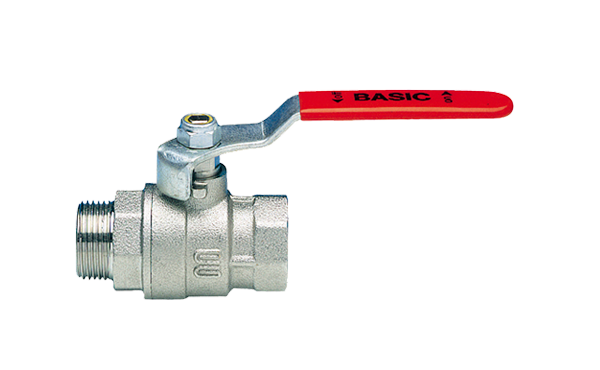

A Válvulas de esfera para fluidos Basic – S0212 é monobloco reta em latão forjado, com BSP macho × fêmea, vedação PTFE e alavanca. Para líquidos, atende PN 80 (¼”) a PN 16 (4”) e −20 °C a +140 °C segundo o diagrama pressão/temperatura.
A Válvulas de esfera para fluidos Basic – S0212 foi desenvolvida para bloqueio rápido e confiável em redes de água e fluidos não corrosivos. Como pertence à Linha Basic, ela adota construção monobloco reta em latão forjado, o que eleva a robustez e simplifica a manutenção. Além disso, a conexão BSP macho × fêmea reduz acessórios e acelera a montagem. Com vedação em PTFE e acionamento por alavanca, o conjunto entrega manobras suaves e estanqueidade consistente ao longo do ciclo de vida.
A carcaça em latão forjado assegura alta resistência mecânica e excelente acabamento. Em seguida, as sedes em PTFE garantem vedação confiável com baixo torque. O eixo e a esfera trabalham em conjunto para proporcionar giro seguro em ¼ de volta. A geometria reta facilita o alinhamento da tubulação e melhora o escoamento. Como a linha é modular, a seleção por bitola ocorre de forma direta e cobre os diâmetros usuais do mercado.
A alavanca executa a manobra de abertura/fechamento com giro de 90°. Dessa forma, o operador identifica o estado da válvula de imediato e bloqueia o fluido com rapidez. A vedação em PTFE se adapta ao contato com água, ar e óleos compatíveis, preservando a estanqueidade mesmo após vários ciclos. Além disso, a interface BSP macho × fêmea permite instalar a válvula diretamente entre dois pontos roscados da linha.
Para uso com líquidos, a Válvulas de esfera para fluidos Basic – S0212 trabalha conforme o diagrama pressão/temperatura: PN 80 nas menores bitolas (ex.: ¼”) e PN 16 nas maiores (ex.: 4”). O limite de temperatura vai de −20 °C a +140 °C, respeitando o mesmo diagrama. Portanto, o dimensionamento deve considerar fluido, temperatura e bitola. Como apoio, o gráfico de Perda de Carga (ΔP) × Capacidade (m³/h) orienta a seleção por vazão e queda de pressão do ponto.
A conexão BSP macho × fêmea padroniza a instalação e reduz a necessidade de niples. Assim, a montagem fica compacta e rápida. O corpo monobloco mantém o alinhamento durante o aperto e resiste a esforços de torque. Em complemento, a alavanca oferece ergonomia e possibilita bloqueios com pouco espaço ao redor.
Ainda que o acionamento seja manual, a Válvulas de esfera para fluidos Basic – S0212 integra-se com facilidade a filtros, medidores, reguladores e manifolds com roscas BSP. Consequentemente, você padroniza o bloqueio em pontos de consumo, derivação de ramais e linhas de utilidades.
A construção em latão forjado e a vedação em PTFE conferem durabilidade. Para operar com segurança, o instalador segue o diagrama P/T e realiza teste de estanqueidade após a montagem. A manutenção preventiva concentra-se em reapertos, limpeza externa e inspeção de vedações. Como a alavanca realiza manobras rápidas, o risco de operação indevida reduz.
A Válvulas de esfera para fluidos Basic – S0212 atende água quente e fria, ar comprimido, óleos e fluidos não corrosivos em geral. Assim, a linha se aplica em sistemas prediais, utilidades de fábricas, linhas de processo leve e equipamentos de serviço.
Monobloco em latão forjado, com alta resistência mecânica.
BSP macho × fêmea, que economiza espaço e acessórios.
Vedação em PTFE, com manobra leve e estanqueidade consistente.
Faixa térmica ampla (−20 °C a +140 °C), conforme diagrama P/T.
Gráficos de P/T e ΔP × vazão, que facilitam o dimensionamento.
Alavanca de ¼ de volta, que agiliza bloqueios e liberações.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Montagem
Verifique bitola, pressão e temperatura no diagrama P/T.
Aplique vedante adequado às roscas BSP; rosqueie usando chave apenas nos sextavados.
Posicione a válvula no sentido do escoamento e finalize o torque sem forçar o corpo.
Execute teste de estanqueidade após a instalação.
Recomendações de uso
Utilize apenas fluidos compatíveis com latão e PTFE.
Consulte o gráfico de Perda de Carga × Capacidade para avaliar a vazão do ponto.
Acione a alavanca em ¼ de volta para abrir/fechar totalmente.
Cuidados de segurança
Bloqueie e purgue a linha antes da intervenção.
Use EPI e respeite os limites do diagrama P/T.
Manutenção preventiva
Reaperte conexões quando necessário.
Inspecione vedações e substitua se houver desgaste.
Acione periodicamente para evitar travamentos.
Produto/Modelo: Válvulas de esfera para fluidos Basic – S0212
Linha: Basic
Tipo: Válvula de esfera monobloco reta
Conexões: BSP macho × fêmea
Acionamento: Alavanca (¼ de volta)
Material do corpo: Latão forjado
Sedes/vedação: PTFE
Pressão de trabalho (líquidos): PN 80 (¼”) → PN 16 (4”) – vide diagrama P/T
Limites de temperatura: −20 °C a +140 °C – vide diagrama P/T
Dimensionais: conforme tabela de catálogo por bitola
Apoio ao dimensionamento: Diagrama Pressão/Temperatura e gráfico ΔP (mbar) × Capacidade (m³/h)
Aplicações práticas
Redes de água quente e fria, ar comprimido, óleos e fluidos não corrosivos.
Pontos de consumo, derivações, utilidades e processos leves.
Setores atendidos
Predial, HVAC, utilidades industriais, alimentos e bebidas, laboratórios e manutenção.
Diferenciais competitivos
Projeto compacto e robusto; instalação rápida; custo total reduzido.
Padronização BSP e PTFE de fácil reposição.
Benefícios de negócio
Menor tempo de montagem, baixa perda por vazamentos e alta disponibilidade operacional.
Garantias e suporte
Suporte técnico Bongas para seleção de bitola, validação de pressão/temperatura e boas práticas de instalação.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
