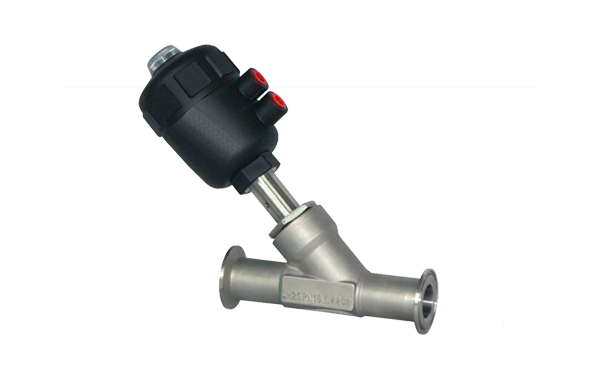

Válvula de Assento Inclinado BW291 em Inox 316L e Tecnopolímero

Engenharia aplicada à automação deste equipamento

A válvula de assento inclinado tecnopolímero BW291 da Bongas foi projetada para controle preciso de fluidos industriais com alta confiabilidade. O corpo em aço inox AISI 316L oferece elevada resistência à corrosão; o atuador em tecnopolímero PA reduz peso e inércia, portanto melhora a resposta dinâmica; e a vedação em PTFE assegura estanqueidade mesmo sob ciclos repetitivos. Além disso, o desenho de assento inclinado otimiza a passagem, dessa forma reduz perdas de carga e eleva a vazão. Construção e funcionamento O modelo BW291 é normalmente fechado (NF), com fluxo por baixo do assento, o que favorece o fechamento firme em variações de pressão. O acionamento de simples ação utiliza ar comprimido ou gases neutros; consequentemente, o circuito pneumático permanece simples e confiável. Para integração, a válvula dispõe de conexão de controle 1/4” e opções de processo rosca BSP ou solda BW, assim adapta-se a novas instalações e retrofits. Faixa operacional A válvula opera com pressão de linha até 16 bar e pressão de controle entre 3 e 8 bar. Além do mais, suporta fluido de –10 °C a +180 °C e ambiente de –10 °C a +80 °C, mantendo estabilidade em condições térmicas severas. A viscosidade admitida até 600 mm²/s amplia o uso em óleos e fluidos hidráulicos sem comprometer a resposta. Materiais e compatibilidade química Corpo: inox AISI 316L – excelente resistência a cloretos, soluções salinas e agentes químicos. Atuador: tecnopolímero PA – leve, anticorrosivo e com boa estabilidade dimensional. Selo: PTFE – baixo atrito e ampla compatibilidade com água, álcool, óleos, combustíveis, solventes orgânicos, soluções alcalinas, ácidos leves, detergentes e vapor.Portanto, a combinação de materiais garante vida útil estendida e menor necessidade de manutenção. Instalação e automação A BW291 aceita DN 15 a DN 80 (1/2” a 3”). Recomenda-se instalar filtro de linha (40–100 µm) à montante; dessa maneira, você protege o conjunto de vedação. O ar de comando deve estar seco e isento de óleo conforme a prática da planta; em síntese, isso preserva o desempenho do atuador. A montagem pode ser na horizontal ou vertical, desde que o atuador permaneça protegido contra jatos diretos de calor e umidade. Manutenção e confiabilidade Graças ao assento inclinado e ao PTFE, o desgaste é reduzido; consequentemente, os intervalos de inspeção se alongam. A arquitetura simples de simples ação facilita o diagnóstico: verifique conexões 1/4”, pressão de comando e estado do filtro. Por fim, a construção em inox e tecnopolímero resiste a ambientes agressivos, diminuindo paradas não programadas. Especificações técnicas resumidas Diâmetros: DN 15 a 80 (1/2” a 3”) Conexão de processo: BSP ou BW (solda) Construção: NF, fluxo por baixo do assento Pressão do fluido: até 16 bar Pressão de controle: 3–8 bar Temperatura do fluido: –10 °C a +180 °C Temperatura ambiente: –10 °C a +80 °C Viscosidade: até 600 mm²/s Controle pneumático: entrada 1/4” Aplicações típicas A válvula de assento inclinado tecnopolímero BW291 atende máquinas de enchimento de bebidas, pintura têxtil, processos químicos, linhas de vapor e óleo, combustíveis, fluidos hidráulicos e utilidades. Logo, é a escolha indicada para quem busca resposta rápida, alta vazão e baixa manutenção em automação de fluidos. Em resumo, a BW291 combina materiais nobres, projeto eficiente e faixa operacional ampla; portanto, entrega segurança, durabilidade e desempenho com excelente custo total de propriedade.
