Válvulas de esfera com prolongador – S0464

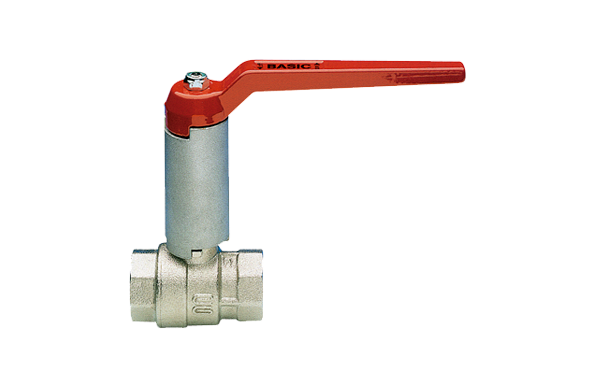

A Válvulas de esfera com prolongador – S0464 é reta com prolongador, de passagem plena, com roscas fêmeas BSP e acionamento por alavanca. Para líquidos, opera segundo o diagrama P/T: PN 80 (¼”) a PN 16 (4″) e −20 °C a +140 °C, garantindo operação segura em pontos de difícil acesso.

Disponível por encomenda

Descrição

Visão geral do produto

A Válvulas de esfera com prolongador – S0464 foi projetada para bloqueio rápido e preciso de líquidos em redes de utilidades e processo. Como pertence à Linha Basic, ela é reta com prolongador, possui passagem plena, utiliza roscas fêmeas BSP e adota acionamento por alavanca. Assim, o operador manobra a válvula com conforto mesmo quando o ponto de instalação fica recuado, isolado ou sob isolamento térmico. Além disso, o prolongador mantém a alavanca afastada de áreas quentes, o que melhora a ergonomia e a segurança de operação.

Construção e materiais

O conjunto traz corpo de válvula tipo esfera com haste alongada (prolongador) fixada a um conjunto de manobra por alavanca. Em razão dessa configuração, você obtém acesso à operação em nichos profundos, em painéis ou em linhas encamisadas. As sedes da esfera utilizam material de baixa fricção (vide ficha técnica da linha), que reduz o torque e favorece a estanqueidade. Como as roscas são BSP fêmea, o instalador integra a válvula diretamente a tubos e conexões padronizadas. Por fim, o desenho reto facilita o alinhamento da tubulação e favorece a passagem plena.

Funcionamento

A operação ocorre em ¼ de volta. Ao girar a alavanca do prolongador em 90°, a esfera interna alinha o furo ao escoamento e libera a passagem; no retorno, bloqueia totalmente a linha. Portanto, o ciclo é curto, repetível e de leitura visual imediata. Em consequência, o operador executa bloqueios e liberações de forma rápida, mesmo em pontos altos, fundo de shafts ou atrás de painéis.

Faixa de operação e desempenho

Para uso com líquidos, a válvula segue o diagrama pressão/temperatura do produto: a pressão de trabalho atinge PN 80 nas menores bitolas (ex.: ¼”) e decresce até PN 16 nas maiores (ex.: 4”). Além disso, os limites de temperatura cobrem −20 °C a +140 °C (vide diagrama P/T). Dessa forma, o dimensionamento deve considerar simultaneamente bitola, fluido e temperatura. Para estimar o comportamento hidráulico, o gráfico de Perda de Carga (ΔP = mbar) × Capacidade (m³/h) auxilia a prever a queda de pressão no ponto e a selecionar a bitola correta.

Conexões e interfaces

A interface BSP fêmea × fêmea padroniza a montagem e reduz a necessidade de adaptadores. Como o prolongador estende o eixo de manobra, a alavanca pode ficar fora do isolamento térmico, em caixas de inspeção ou em painéis. Assim, a válvula se integra facilmente a filtros, medidores e reguladores de mesma rosca, mantendo a instalação compacta e acessível.

Automação e integração

Embora o acionamento seja manual, a válvula trabalha como ponto de bloqueio em skids e manifolds com roscas BSP. Além disso, você pode combinar a Válvulas de esfera com prolongador – S0464 com visores de fluxo, medidores e trocadores, organizando a operação em áreas de difícil acesso graças ao hasteamento alongado.

Confiabilidade, segurança e manutenção

O projeto com passagem plena mantém baixas perdas de carga e reduz a probabilidade de incrustações. Para operar com segurança, o instalador deve respeitar o diagrama P/T e realizar teste de estanqueidade após a montagem. Na manutenção preventiva, recomenda-se conferir apertos, inspecionar vedações e acionar a válvula periodicamente. Como o prolongador afasta a alavanca de fontes térmicas, o risco de queimaduras diminui e a operação diária torna-se mais segura.

Aplicações industriais

A válvula atende redes de água quente e fria, ar comprimido, óleos, fluidos não corrosivos e hidrocarbonetos em geral, conforme diagrama P/T. Portanto, ela é indicada para linhas encamisadas, tubulações isoladas, eixos recuados, caixas de válvulas, casas de máquinas e painéis de utilidades onde o acesso direto à manopla seria difícil.

Vantagens competitivas

  • Prolongador integrado, que leva a alavanca para área fria e acessível.

  • Passagem plena, com baixa perda de carga e escoamento estável.

  • BSP fêmea-fêmea, que simplifica montagem e padroniza sobressalentes.

  • Faixa de serviço ampla: PN 80 → PN 16 e −20 °C a +140 °C (vide diagrama).

  • Leitura visual imediata e manobra rápida em ¼ de volta.

  • Dimensões por bitola disponíveis em tabela, facilitando o projeto.

Instalação e Uso

Instruções de montagem

  1. Confirme bitola, pressão e temperatura no diagrama P/T.

  2. Despressurize e purgue a linha; use EPI.

  3. Aplique vedante adequado nas roscas BSP fêmeas e rosqueie usando chave apenas nos sextavados.

  4. Oriente o prolongador para acesso frontal; ajuste a posição da alavanca.

  5. Conclua o torque sem forçar o corpo e realize teste de estanqueidade.

Recomendações de uso

  • Instale a alavanca fora do isolamento ou do nicho quente, sempre que possível.

  • Consulte o gráfico ΔP × capacidade para estimar a perda de carga.

  • Acione a alavanca em ¼ de volta para abrir/fechar totalmente.

Cuidados de segurança

  • Bloqueie e etiquete o ponto durante manutenção.

  • Respeite limites do diagrama pressão/temperatura.

Manutenção preventiva

  • Reaperte conexões periodicamente.

  • Inspecione vedações e substitua quando houver desgaste.

  • Lubrifique o eixo do prolongador se o serviço exigir; mantenha a área limpa.

Informações Técnicas

  • Produto/Modelo: Válvulas de esfera com prolongador – S0464

  • Linha: Basic

  • Tipo: Válvula de esfera reta com prolongador, passagem plena

  • Conexões: BSP fêmea × fêmea

  • Acionamento: Alavanca (¼ de volta) com haste prolongada

  • Fluidos compatíveis: líquidos não corrosivos e hidrocarbonetos, conforme projeto

  • Pressão de trabalho (líquidos): PN 80 (¼”) → PN 16 (4”)vide diagrama P/T

  • Limites de temperatura: −20 °C a +140 °Cvide diagrama P/T

  • Dimensionais: conforme tabela de catálogo por bitola (B, C, D, E, SW e peso)

  • Apoio ao dimensionamento: Diagrama Pressão/Temperatura e gráfico ΔP (mbar) × Capacidade (m³/h)

Informações Comerciais

Aplicações práticas

  • Bloqueio em linhas isoladas termicamente, caixas de inspeção, painéis e eixos recuados.

  • Redes de água quente/fria, ar comprimido, óleos e hidrocarbonetos dentro da curva P/T.

Setores atendidos

  • Predial e HVAC, utilidades industriais, alimentos e bebidas, saneamento, oficinas e skids de processo.

Diferenciais competitivos

  • Operação segura longe de fontes quentes, com acesso facilitado.

  • Padronização BSP, baixa perda de carga e instalação rápida.

Benefícios de negócio

  • Redução de custo instalado, maior ergonomia e disponibilidade operacional.

Garantias e suporte

  • Suporte técnico para seleção de bitola, posicionamento do prolongador e validação P/T conforme aplicação.
