Válvula de Esfera

Válvulas 3 vias em T – S1070

SKU: S1070

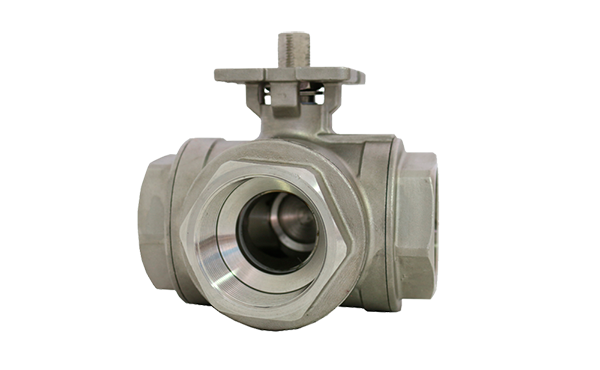

A Válvula 3 vias em T S1070 reúne passagem plena, rosca BSP e base ISO 5211 para automação. Em latão forjado, cobre DN 15–50 (½"–2"), opera de –20 °C a +150 °C e atende PN 40 (½") a PN 25 (2"), oferecendo desvio e mistura com baixa perda de carga.

Consulte disponibilidade e configuração para sua aplicação
Visão geral

Engenharia aplicada à automação deste equipamento

Visão geral do produto

A Válvula 3 vias em T S1070 é uma válvula de esfera multivias com passagem plena e configuração interna em “T”, ideal para desviar, misturar ou distribuir o fluxo sem estrangular a linha. Além disso, o corpo em latão forjado garante robustez, enquanto a base ISO 5211 permite automação direta por atuadores. Portanto, o produto entrega versatilidade, baixa perda de carga e padronização de montagem.

Construção e materiais

O conjunto utiliza latão forjado para corpo e componentes estruturais, o que assegura resistência mecânica e excelente acabamento. Em complemento, a construção foi projetada para passagem plena, mantendo o diâmetro interno equivalente ao da tubulação e, consequentemente, reduzindo turbulência e desgaste. Dessa forma, a válvula sustenta ciclos frequentes com estabilidade dimensional.

Funcionamento

A obturação por esfera perfurada em T possibilita múltiplas combinações de passagem entre as três bocas. Assim, o operador (ou o atuador) realiza o giro ¼ de volta e seleciona o caminho de fluxo desejado, seja para mistura, seja para desvio. Como a passagem é plena, a válvula preserva vazão elevada e facilita manobras rápidas, mesmo em pressões mais altas.

Faixa de operação e desempenho

A linha cobre DN 15 a DN 50 (½” a 2″) e opera dentro do envelope PN 40 (½”) a PN 25 (2″). Além disso, suporta –20 °C a +150 °C, o que atende utilidades frias e quentes. Em consequência, o dimensionamento torna-se direto: mantém-se a perda de carga baixa e a confiabilidade elevada nas faixas de pressão/temperatura indicadas.

Conexões e interfaces

As extremidades roscadas seguem o padrão BSP (f/f), simplificando a instalação em tubulações roscadas. Já a base ISO 5211 padroniza o acoplamento de atuadores, permitindo kits de automação enxutos e intercambiáveis. Portanto, a integração mecânica ocorre sem adaptações complexas, mesmo em retrofits.

Automação e integração

Graças à ISO 5211, a válvula aceita atuadores elétricos ou pneumáticos de forma direta. Assim, o integrador consegue padronizar suportes, eixos e flanges com repetibilidade, além de aplicar fim-de-curso e intertravamentos conforme a arquitetura de controle da planta. Como a válvula é de passagem plena, o atuador necessário pode ser mais compacto, pois os torques de manobra permanecem moderados (vide tabela de torques da ficha).

Confiabilidade, segurança e manutenção

O latão forjado confere resistência a impactos e a esforços de montagem, enquanto a rosca BSP assegura vedação com selantes usuais. Em paralelo, o projeto de esfera e sede reduz pontos de fuga e facilita inspeções visuais. Dessa maneira, a manutenção preventiva concentra-se em reapertos periódicos e verificação do sentido de passagem, sem procedimentos complexos.

Aplicações industriais

A Válvula 3 vias em T S1070 atende serviços de água quente e fria, ar comprimido e óleos, entre outros fluidos compatíveis. Além disso, o arranjo em “T” viabiliza bypass, mixing e distribuição em manifolds, skids de utilidades, sistemas prediais e processos leves, mantendo baixa perda de carga e manobras rápidas.

Vantagens competitivas

  • Passagem plena: menor perda de carga e maior vazão.

  • Configuração em “T”: mistura e desvio com um único componente.

  • Base ISO 5211: automação direta e padronizada.

  • Latão forjado: robustez mecânica e longa vida.

  • Amplitude operacional: DN 15–50, PN 40 a PN 25 e –20 °C a +150 °C.

Diferenciais

Recursos e suporte para uma aplicação confiável

Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.

straighten

Especificação orientada

Apoio técnico para seleção conforme válvula, torque e condição de operação.

engineering

Engenharia aplicada

Suporte da equipe Bongas para integração do equipamento ao processo.

support_agent

Suporte técnico

Atendimento para instalação, operação, manutenção e evolução da aplicação.

Informações técnicas

Instalação e Uso

  • Montagem: rosqueie nas conexões BSP com selante apropriado; oriente a esfera para o caminho de fluxo desejado antes do aperto final.

  • Automação: acople o atuador na ISO 5211 e ajuste batentes conforme o diagrama de posições.

  • Operação: use a configuração em “T” para desviar, misturar ou distribuir; mantenha a válvula totalmente em cada posição para preservar as vedações.

  • Limites: respeite PN 40 a PN 25 conforme o diâmetro e a faixa –20 °C a +150 °C.

Informações técnicas

Informações Técnicas

  • Modelo: S1070 – válvula de esfera 3 vias em T.

  • Materiais: latão forjado.

  • Conexões: rosca BSP (f/f); passagem plena.

  • Faixas: DN 15–50 (½”–2″); PN 40 (½”) a PN 25 (2″); –20 °C a +150 °C.

  • Automação: base ISO 5211.

Informações técnicas

Informações Comerciais

  • Aplicações: água quente/fria, ar comprimido, óleos e utilidades compatíveis; funções de desvio, mixing e distribuição em manifolds e skids.

  • Diferenciais: latão forjado, ISO 5211, BSP, passagem plena e configuração em T; assim, o produto reduz perda de carga e simplifica a automação.

  • Benefícios: instalação rápida, padronização de peças e baixa manutenção, resultando em menor custo total de propriedade.

Integração

Do equipamento ao processo

A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.

Uma solução pensada além do equipamento

O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.

settings_input_component Equipamento em campo
tune Comando e sinais
monitoring Automação / supervisório
engineering Suporte técnico Bongas
Válvulas 3 vias em T – S1070 Campo
Controle Comando e feedback
Supervisão Integração do processo
Aplicações

Onde este produto é utilizado

Aplicações relacionadas ao cadastro deste produto.

water_drop

–20 a +150 °C

Aplicação relacionada à linha deste equipamento.

factory

DN 15 a DN 50

Aplicação relacionada à linha deste equipamento.

electric_bolt

ISO 5211

Aplicação relacionada à linha deste equipamento.

precision_manufacturing

latão forjado

Aplicação relacionada à linha deste equipamento.

Documentação

Downloads técnicos

Precisa da ficha técnica, desenho ou documentação deste produto? Solicite diretamente à Bongas.

description

Solicitar documentação técnica

Atendimento via WhatsApp

Solicitar arrow_forward

Ainda não sabe se Válvulas 3 vias em T – S1070 é a solução certa?

Envie os dados da aplicação para a Bongas. A equipe técnica pode apoiar na especificação antes da definição do equipamento.
