Especificação orientada
Apoio técnico para seleção conforme válvula, torque e condição de operação.

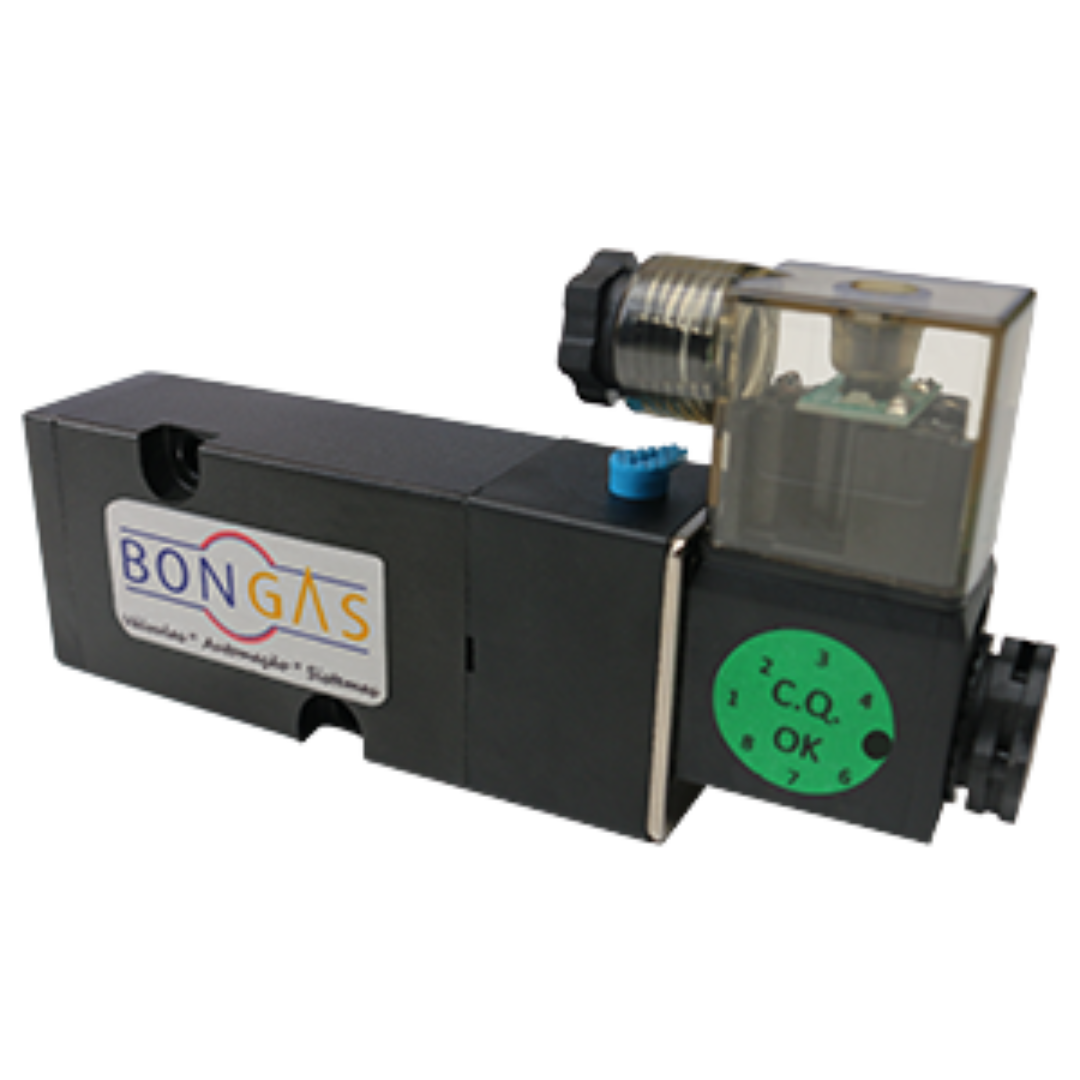

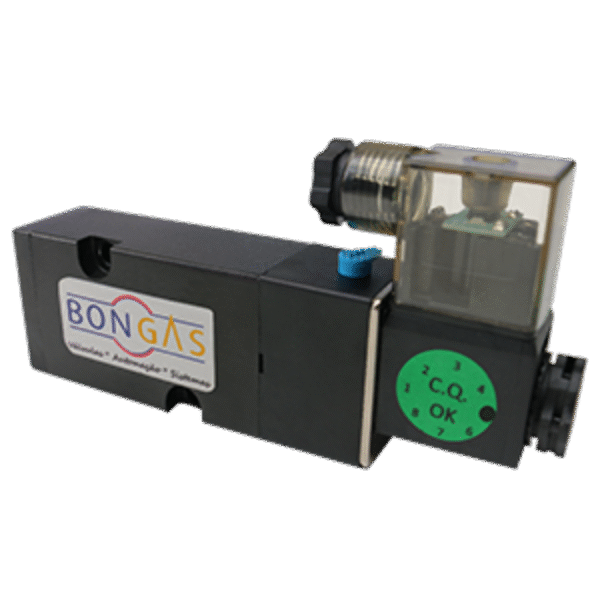

A Válvula solenoide 4V310-8 BWS é NAMUR 5/2 vias e comanda atuadores com 3 W de consumo. Além disso, opera com ar comprimido entre 1,5 e 9 bar (máx. 12 bar), suporta até 4 ciclos/s e possui IP65. Dessa forma, você integra a válvula a painéis 220/110 VAC ou 24/12 VDC com instalação leve em alumínio e manutenção simples, sem lubrificação.
A Válvula solenoide 4V310-8 – BWS é um conjunto NAMUR 5 portas e 2 posições (5/2) para comando de atuadores pneumáticos com acionamento por solenoide de simples ação e retorno por mola. Além disso, o projeto prioriza comutação rápida, baixo consumo (3 W) e alta confiabilidade em processos contínuos. Por fim, a linha oferece versões elétricas 220 VAC, 110 VAC, 24 VDC e 12 VDC, com tolerância de –15% a +10%, o que simplifica a integração a painéis padronizados.
O corpo em alumínio reduz peso e, ao mesmo tempo, garante rigidez para serviço contínuo. Dessa forma, a montagem direta em atuadores ou manifolds permanece leve e estável. Como a arquitetura NAMUR padroniza a interface, a válvula mantém intercambiabilidade entre fabricantes e facilita reposições em campo. Além disso, não há necessidade de lubrificação, portanto o conjunto trabalha limpo e previsível por longos períodos.
A BWS realiza comutação 5/2: quando a bobina energiza, a válvula direciona o ar para uma câmara do atuador; ao desenergizar, a mola retorna o carretel para a posição de segurança. Assim, o ciclo permanece estável mesmo em manobras frequentes, já que a válvula suporta até 4 ciclos por segundo. Por fim, o ar comprimido é o fluido de trabalho especificado.
A pressão de operação cobre 0,15 a 0,90 MPa (1,5 a 9 bar), com máximo de 1,2 MPa / 12 bar; portanto, a válvula opera com folga em redes industriais comuns. Em paralelo, a temperatura de operação indicada é –20 °C a 45 °C, o que atende salas técnicas e aplicações em skids com condicionamento ambiental.
A montagem é NAMUR e a conexão pneumática segue a tabela dimensional do modelo: referência G1/4” (porta principal), além de rosca G3/8 em posição indicada no desenho. Consequentemente, a instalação ocorre diretamente no atuador, sem placas adaptadoras complexas nem ajustes adicionais.
A linha BWS disponibiliza quatro códigos elétricos — BWS220N8, BWS110N8, BWS24VN8 e BWS12VN8 — todos com 3 W de potência e correntes típicas de 14 mA (220 VAC), 27 mA (110 VAC), 125 mA (24 VDC) e 250 mA (12 VDC). Assim, o integrador seleciona facilmente a bobina conforme o padrão do painel e a disponibilidade de fonte. Além disso, o grau de proteção IP65 resguarda o conjunto contra poeira e jatos d’água, o que aumenta a confiabilidade em plantas industriais.
O alumínio reduz massa e esforços no atuador, enquanto o IP65 protege a bobina e o conjunto de comutação. Ademais, a pressão de teste de 1,2 MPa (12 bar) garante verificação de estanqueidade antes da expedição. Como não requer lubrificação, a manutenção preventiva concentra-se apenas em inspeções de conexões, integridade de cabos e filtros de ar da rede, reduzindo paradas e custos.
A Válvula solenoide 4V310-8 – BWS atende comandos on-off de atuadores pneumáticos em linhas de utilidades, embalagens, máquinas de montagem, sistemas de controle e skids industriais. Além disso, a padronização NAMUR e a ampla faixa elétrica agilizam comissionamentos e retrofits, garantindo escalabilidade.
NAMUR 5/2: intercambiabilidade e instalação direta em atuadores.
Quatro tensões com 3 W de potência: integração simples e baixo consumo.
Faixa pneumática ampla: 1,5 a 9 bar (máx. 12 bar) e até 4 ciclos/s.
IP65 e alumínio: robustez com baixo peso e proteção ambiental.
Sem lubrificação: menor risco de contaminação e manutenção simplificada.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Montagem: fixe diretamente no atuador padrão NAMUR, seguindo o sentido do fluxo e a junta de vedação do conjunto.
Elétrica: escolha BWS220N8, BWS110N8, BWS24VN8 ou BWS12VN8 conforme a alimentação do painel; respeite –15% a +10% de variação.
Pneumática: utilize ar comprimido filtrado e seco dentro de 0,15–0,90 MPa; verifique a pressão de teste e possíveis vazamentos após a partida.
Operação: considere até 4 ciclos/s ao dimensionar rede, silenciadores e exaustão.
Manutenção: como não requer lubrificação, realize inspeções periódicas em conexões e cabos; mantenha a proteção IP65 íntegra.
Modelo: BWS – 4V310-8 (NAMUR 5/2 vias, solenoide simples ação).
Tensões: 220 VAC / 110 VAC / 24 VDC / 12 VDC; –15% a +10%; 3 W; correntes típicas: 14 mA, 27 mA, 125 mA, 250 mA.
Fluido: ar comprimido; máxima frequência: 4 ciclos/s.
Pressões: 0,15–0,90 MPa (máx. 1,2 MPa); 1,5–9 bar (máx. 12 bar); pressão de teste 1,2 MPa / 12 bar.
Temperatura de operação: –20 °C a 45 °C.
Material: alumínio; lubrificação: não necessária; grau de proteção: IP65.
Conexões: padrão NAMUR; roscas conforme tabela dimensional (referências G1/4” e G3/8 no desenho).
Aplicações práticas: comando de atuadores pneumáticos on-off em linhas de utilidades, skids de processo e máquinas industriais.
Setores atendidos: automação de máquinas, embalagens, montagens, utilidades e manufatura em geral.
Diferenciais competitivos: padronização NAMUR, IP65, baixo consumo (3 W) e ampla faixa elétrica/pneumática.
Benefícios de negócio: instalação rápida, alta intercambiabilidade e manutenção simplificada (sem lubrificação).
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
