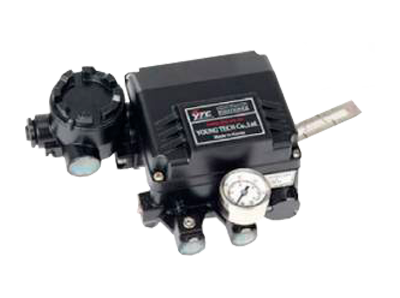

Posicionadores lineares – BWPLIYTC

SKU: BWPLIYTC

Posicionador eletropneumático linear 4–20 mA, para ação simples ou dupla, com curso 10–150 mm, IP66, Exd II BT6 e pressão 20–100 psi. Entrega ±2% FS de linearidade, ±0,5% FS de repetitividade, 3 LPM de consumo e 80 LPM de capacidade de fluxo.

Consulte disponibilidade e configuração para sua aplicação
Visão geral

Engenharia aplicada à automação deste equipamento

Visão geral do produto

Este posicionador eletropneumático linear atende atuadores lineares de ação simples ou dupla, recebendo sinal de 4–20 mA DC para controle preciso de posição. Além disso, o conjunto incorpora invólucro IP66 e versão à prova de explosão Exd II BT6, o que amplia a confiabilidade em áreas agressivas e classificadas. Assim, a instrumentação converte o comando elétrico em movimento pneumático proporcional, mantendo resposta estável ao longo de todo o curso do atuador.

Construção e materiais

O corpo utiliza alumínio fundido, que confere robustez com baixa massa e excelente dissipação térmica. Em complemento, a arquitetura integra suporte de fixação e portas pneumáticas usinadas, garantindo montagem firme e estanque. Por fim, o projeto prioriza manutenção simples, pois concentra conexões e regulagens em faces acessíveis do invólucro.

Funcionamento

O controlador compara o sinal de entrada 4–20 mA com a realimentação mecânica do atuador linear; em seguida, regula o ar de alimentação para avançar ou recolher a haste até a posição ordenada. Consequentemente, a linearidade permanece em ±2% FS, enquanto histerese e repetitividade ficam em 1% FS e ±0,5% FS, respectivamente. A sensibilidade atinge ±0,5% FS, o que assegura microcorreções sem oscilações.

Faixa de operação e desempenho

O instrumento opera com pressão de fonte de 1,4 a 7,0 kgf/cm² (20–100 psi) e atende cursos de 10 a 150 mm, cobrindo a maioria dos cilindros lineares industriais. Além disso, o consumo de ar típico é 3 LPM e a capacidade de fluxo chega a 80 LPM, balanceando eficiência e rapidez de resposta. O ambiente recomendado vai de –20 °C a +70 °C, garantindo estabilidade térmica em campo.

Conexões e interfaces

O posicionador oferece entrada de ar NPT 1/4″, porta de manômetro NPT 1/8″ e canalização PF 1/2″, portanto a integração ao manifold e aos instrumentos de teste ocorre sem adaptadores incomuns. Como o sinal de comando é 4–20 mA com impedância de 250 ± 15 Ω, a ligação ao CLP ou ao transmissor segue o padrão de laço de corrente da planta.

Automação e integração

Graças às duas versões de operação (simples e dupla ação), o integrador seleciona a topologia pneumática conforme o atuador e a estratégia de falha segura. Além disso, o grau IP66 protege contra poeira e jatos d’água, enquanto a certificação Exd II BT6 habilita a instalação em áreas classificadas, desde que os demais elementos do loop atendam ao mesmo nível de proteção. Assim, o conjunto se encaixa em sistemas de controle analógico com mínima modificação de hardware e software.

Confiabilidade, segurança e manutenção

O invólucro IP66 mitiga intrusão de poeira e água; como resultado, os componentes internos preservam desempenho durante anos. Em paralelo, as especificações de linearidade, histerese, sensibilidade e repetitividade evidenciam estabilidade do controle, reduzindo sobre-oscilações e desgaste de válvulas e cilindros. Além disso, a construção em alumínio fundido suporta vibrações de campo e facilita reparos pontuais. A proteção Exd II BT6 contribui para operação segura em ambientes com potencial de explosão.

Aplicações industriais

O equipamento atende automação de válvulas lineares e cilindros em malhas de processo, utilidades e sistemas de manuseio. Desse modo, ele se aplica a linhas de controle contínuo, skids de dosagem, dampers, comportas e dispositivos de posicionamento de bancada, inclusive em plantas com requisitos de proteção ambiental ou classificação de área.

Vantagens competitivas

  • Controle por 4–20 mA com ±2% FS de linearidade e ±0,5% FS de repetitividade: posicionamento preciso e previsível.

  • Faixa ampla de curso (10–150 mm) e pressão 20–100 psi: compatibilidade com grande variedade de atuadores lineares.

  • IP66 + Exd II BT6: proteção ambiental e adequação a áreas classificadas.

  • Baixo consumo (3 LPM) e fluxo até 80 LPM: eficiência energética com resposta ágil.

  • Alumínio fundido (2,7 kg): robustez com instalação facilitada.

Diferenciais

Recursos e suporte para uma aplicação confiável

Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.

straighten

Especificação orientada

Apoio técnico para seleção conforme válvula, torque e condição de operação.

engineering

Engenharia aplicada

Suporte da equipe Bongas para integração do equipamento ao processo.

support_agent

Suporte técnico

Atendimento para instalação, operação, manutenção e evolução da aplicação.

Informações técnicas

Instalação e Uso

  • Montagem: fixe o suporte no atuador linear e alinhe o eixo de realimentação conforme o curso especificado (10–150 mm).

  • Elétrica: conecte o laço 4–20 mA observando impedância 250 ± 15 Ω e polaridade do transmissor/CLP. Execute calibração de zero e span.

  • Pneumática: alimente com 1,4–7,0 kgf/cm² (20–100 psi) em NPT 1/4″; instale manômetro em NPT 1/8″ e utilize PF 1/2″ para a canalização.

  • Condições ambientais: mantenha operação entre –20 °C e +70 °C; proteja cabos e respiros para manter IP66.

  • Verificações de desempenho: ajuste ganhos conforme a resposta do atuador e valide linearidade, histerese e sensibilidade conforme tolerâncias da ficha.

  • Segurança: em áreas classificadas, selecione prensa-cabos e conduítes compatíveis com Exd II BT6.

Informações técnicas

Informações Técnicas

  • Tipo de atuação: simples / dupla.

  • Sinal de entrada: 4–20 mA DC; impedância 250 ± 15 Ω.

  • Pressão de fonte: 1,4–7,0 kgf/cm² (20–100 psi).

  • Curso: 10–150 mm.

  • Conexões: ar NPT 1/4″; manômetro NPT 1/8″; canalização PF 1/2″.

  • Proteções: Exd II BT6; IP66.

  • Desempenho: linearidade ±2% FS; histerese 1% FS; sensibilidade ±0,5% FS; repetitividade ±0,5% FS.

  • Consumo/capacidade de ar: 3 LPM / 80 LPM.

  • Material / peso: alumínio fundido, 2,7 kg.

  • Temperatura ambiente: –20 °C a +70 °C.

Informações técnicas

Informações Comerciais

  • Aplicações: controle proporcional de atuadores lineares em válvulas de processo, dampers, comportas, dosadores e skids de utilidades.

  • Diferenciais competitivos: 4–20 mA padrão de mercado, IP66, Exd II BT6, ±0,5% FS de repetitividade e curso 10–150 mm, com baixo consumo de ar.

  • Benefícios de negócio: integração plug-and-play em loops analógicos, maior estabilidade de controle, redução de oscilações e menor desgaste de elementos finais — o que reduz paradas e custos operacionais.
