Posicionadores rotativos – BWPDAYTC

Engenharia aplicada à automação deste equipamento

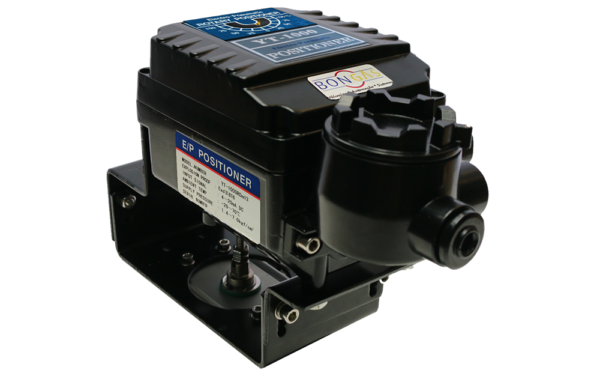

Visão geral do produto O Posicionador rotativo BWPDAYTC é um posicionador eletropneumático para atuadores simples ou dupla ação, comandado por sinal 4–20 mA DC. Além disso, o equipamento sai de fábrica com grau de proteção IP66 e classificação à prova de explosão Exd II BT6, o que amplia a confiabilidade em ambientes severos e áreas classificadas. Assim, o conjunto converte com precisão o comando elétrico em movimento pneumático proporcional do atuador. Construção e materiais O invólucro em alumínio fundido oferece rigidez estrutural com baixa massa e boa dissipação térmica. Em complemento, o corpo concentra suporte de fixação e conexões acessíveis, o que facilita a instalação e a manutenção. O peso típico é de 2,7 kg, adequado para montagem direta no atuador. Funcionamento O controlador compara o sinal 4–20 mA com a posição real do atuador e, em seguida, modula o ar de alimentação para alinhar o ângulo de saída ao setpoint. Desse modo, o sistema mantém linearidade ±2% F.S., histerese 1% F.S., sensibilidade ±0,5% F.S. e repetitividade ±0,5% F.S., o que garante posicionamento estável e repetível. Faixa de operação e desempenho O instrumento trabalha com pressão de fonte de 1,4 a 7,0 kgf/cm² (20–100 psi) e oferece capacidade de fluxo de 80 LPM, combinando resposta ágil com eficiência (consumo típico 3 LPM). A faixa ambiental recomendada é –20 °C a +70 °C, adequando-se a painéis e áreas externas abrigadas. Conexões e interfaces A integração pneumática utiliza entrada de ar NPT 1/4", porta de manômetro NPT 1/8" e canalização PF 1/2". Já a interface elétrica segue o padrão de laço de corrente com impedância 250 ± 15 Ω, o que simplifica o cabeamento com CLP ou transmissores de campo. Consequentemente, o comissionamento ocorre de forma rápida e previsível. Automação e integração Como atende simples e dupla ação, o integrador escolhe a topologia de ar conforme a estratégia de falha segura do atuador. Além disso, as proteções IP66 e Exd II BT6 permitem instalar o posicionador em áreas com poeira, jatos d’água e risco de explosão, desde que os demais componentes do loop atendam às mesmas exigências. Em suma, a adaptação a sistemas existentes requer apenas parametrização básica. Confiabilidade, segurança e manutenção O invólucro selado reduz a entrada de contaminantes; portanto, os componentes pneumáticos preservam desempenho por longos períodos. Em paralelo, os indicadores de linearidade, histerese e repetitividade demonstram estabilidade do controle, reduzindo oscilações e desgaste do atuador. Como as conexões estão concentradas e padronizadas, a manutenção preventiva resume-se a inspeções de estanqueidade, filtros e integridade de cabos. Aplicações industriais O posicionador atua no controle proporcional de atuadores rotativos em válvulas de processo, dampers, registros e dispositivos de manuseio. Além disso, ele atende linhas de utilidades, skids e sistemas de controle em indústrias de todos os portes, inclusive em áreas classificadas quando especificado. Vantagens competitivas Precisão e estabilidade: linearidade ±2% F.S. e repetitividade ±0,5% F.S.. Robustez ambiental: IP66 e Exd II BT6 para serviços severos. Integração simples: 4–20 mA, 250 ± 15 Ω, conexões NPT 1/4" / NPT 1/8" / PF 1/2". Desempenho pneumático: 20–100 psi, 80 LPM de capacidade e 3 LPM de consumo. Alumínio fundido (2,7 kg): leve para montagem e forte para o campo.
