Especificação orientada
Apoio técnico para seleção conforme válvula, torque e condição de operação.

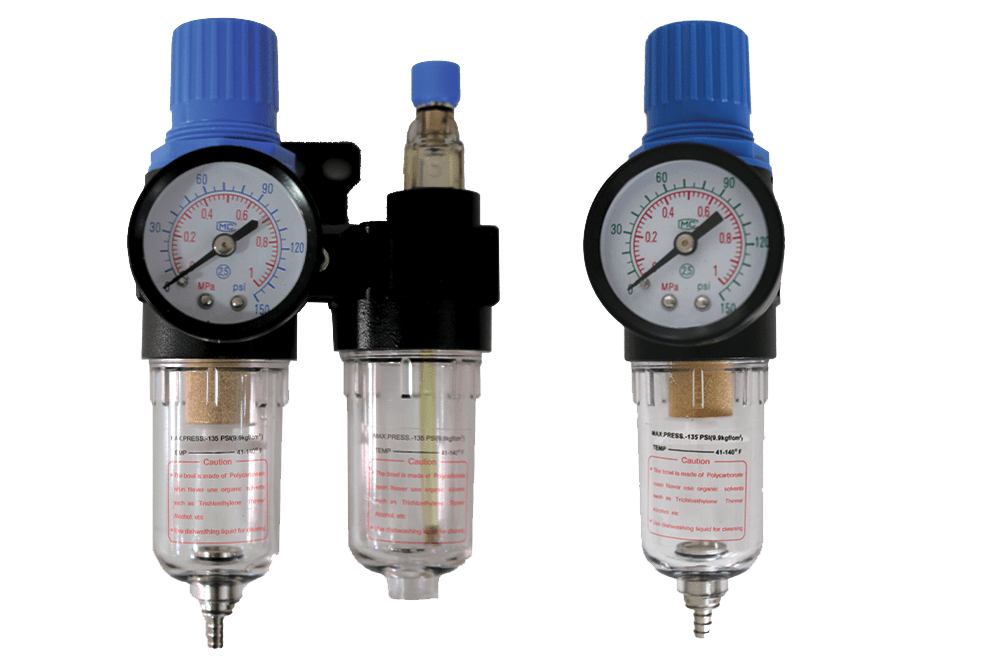

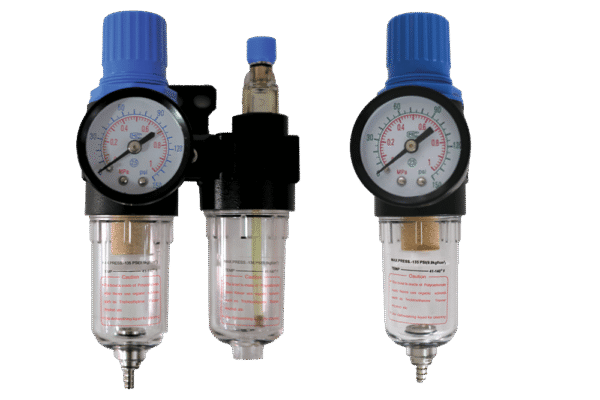

Os filtros e reguladores de pressão BONGAS tratam o ar, estabilizam a linha e, no modelo FILTRORE, lubrificam com ISOVG32. Com 25 µm, 1,0 MPa máx., 0,05–0,85 MPa de ajuste e vazão até 550 L/min, integram-se por 1/8" ou 1/4" com leitura direta no manômetro.
Os filtros e reguladores de pressão BONGAS foram projetados para tratar o ar comprimido, estabilizar a pressão de serviço e, quando necessário, lubrificar a linha. Assim, os modelos FILTREGU (Filtro Regulador de Pressão) e FILTRORE (Filtro Regulador e Lubrificador) atendem células de manufatura, painéis pneumáticos e máquinas de todos os portes com alto desempenho e manutenção simples. Além disso, ambos dispõem de manômetro para leitura local e válvula com overflow, o que facilita a drenagem do condensado e mantém a confiabilidade do conjunto.
A carcaça em alumínio oferece robustez e resistência mecânica, enquanto o reservatório em policarbonato permite inspeção visual do nível de condensado. Desse modo, o operador identifica rapidamente a necessidade de drenagem. Além disso, o FILTRORE inclui lubrificador integrado para aplicação de óleo ISOVG32, indicado para preservar elementos móveis a jusante. Por fim, o acabamento segue as especificações de cada modelo: preto fosco para o FILTRORE e latão para o FILTREGU.
O ar comprimido entra pelo módulo de filtro e passa por elemento com precisão de 25 µm, que retém partículas e separa umidade. Em seguida, o ar regulado mantém-se dentro da faixa de ajuste de 0,05 a 0,85 MPa, garantindo estabilidade de pressão no processo. Quando utilizado o FILTRORE, o lubrificador adiciona o óleo recomendado de forma controlada, reduzindo atrito e desgaste em válvulas e cilindros. Por fim, o manômetro dá visibilidade imediata do ponto de operação.
Ambos os modelos suportam resistência assegurada de 1,5 MPa e pressão máxima de trabalho de 1,0 MPa, com temperatura de 5 a 60 °C. Consequentemente, os equipamentos atendem grande parte dos cenários industriais com segurança. Em termos de capacidade, o FILTREGU oferece passagem de fluxo de 550 L/min (9,16 L/s) com conector 1/8″, enquanto o FILTRORE proporciona 500 L/min (8,33 L/s) com conector 1/4″. Portanto, a seleção por vazão e conexão torna-se direta para novas instalações ou retrofits.
Para integração rápida aos painéis, o FILTREGU utiliza rosca 1/8″, adequada a circuitos compactos e ilhas de válvulas. Já o FILTRORE traz rosca 1/4″, que favorece vazões maiores e alimentações principais. Ambos incluem suporte fixador para montagem, o que acelera a padronização em máquinas e dispositivos. Além disso, o visor transparente do copo em policarbonato melhora a inspeção de rotina.
Os conjuntos trabalham em linhas de automação e controle e conectam-se a manifolds, válvulas e reguladores por meio das roscas padronizadas. Assim, a faixa de ajuste 0,05–0,85 MPa assegura compatibilidade com diferentes requisitos de atuadores pneumáticos. Além disso, o FILTRORE integra lubrificação com óleo ISOVG32, característica recomendada quando o fabricante do equipamento especifica névoa de óleo a jusante.
A válvula com overflow facilita a drenagem do condensado, e o manômetro indica a pressão de saída com clareza. Portanto, o operador ajusta o ponto ideal sem interromper a produção. Recomenda-se efetuar a limpeza do copo, substituir o elemento filtrante conforme o regime de operação e, quando aplicável, repor o óleo ISOVG32 no lubrificador do FILTRORE. Dessa forma, o sistema mantém a estanqueidade e a repetibilidade de pressão ao longo do tempo.
Os acessórios atendem automação de processos, painéis pneumáticos, máquinas de embalagem, dispositivos de montagem e sistemas de controle em indústrias de diferentes portes. Como o conjunto regula a pressão e remove umidade/impurezas, as aplicações incluem linhas de produção seriadas e estações dedicadas, inclusive em ambientes com variação térmica moderada.
Projeto em alumínio com copo em policarbonato, que combina durabilidade e inspeção visual.
Faixa de ajuste ampla (0,05–0,85 MPa), que cobre a maioria das lógicas de controle.
Vazões de até 550 L/min, com opções de conector 1/8″ e 1/4″, que simplificam a seleção por demanda.
Versão FILTRORE com lubrificação e óleo ISOVG32, que prolonga a vida útil dos atuadores quando requerido.
Manômetro e overflow integrados, que elevam a segurança operacional e reduzem paradas não planejadas.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Montagem
Fixe o conjunto no suporte fornecido e conecte a rosca 1/8″ (FILTREGU) ou 1/4″ (FILTRORE) conforme o diagrama do painel.
Conecte a entrada e a saída observando o sentido do fluxo indicado no corpo.
Ajuste a pressão de saída utilizando o botão do regulador até o valor desejado (0,05–0,85 MPa).
No FILTRORE, abasteça o reservatório do lubrificador exclusivamente com óleo ISOVG32.
Recomendações de uso
Estabeleça rotina de drenagem pelo overflow para remoção de condensado.
Mantenha o copo sempre limpo para leitura visual rápida do nível.
Requisitos de operação
Pressão: até 1,0 MPa, com 1,5 MPa de resistência assegurada.
Temperatura: 5 a 60 °C.
Filtragem: 25 µm.
Cuidados de segurança
Despressurize a linha antes de qualquer intervenção.
Use EPI e respeite o torque de montagem das roscas.
Utilize apenas ISOVG32 no lubrificador do FILTRORE.
Manutenção preventiva
Substitua o elemento filtrante conforme a carga de partículas.
Drene o copo regularmente e verifique a estanqueidade das conexões.
No FILTRORE, reponha o óleo quando o nível indicar.

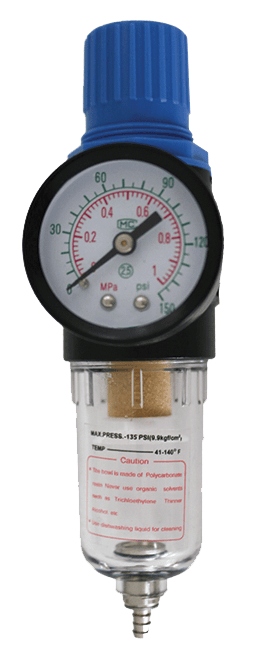

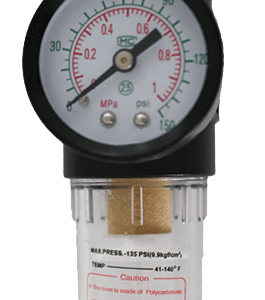

Modelo FILTREGU — Filtro Regulador de Pressão
Resistência assegurada: 1,5 MPa; pressão máxima: 1,0 MPa.
Faixa de ajuste: 0,05–0,85 MPa; temperatura: 5–60 °C.
Precisão do filtro: 25 µm; passagem de fluxo: 550 L/min (9,16 L/s).
Conexão: 1/8″; reservatório: policarbonato; indicação: manômetro.
Válvula: com overflow; corpo: alumínio; cor/pintura: latão; peso 0,46 kg; suporte M4x8.

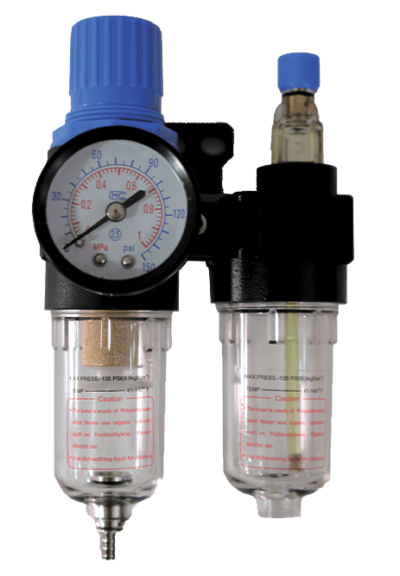

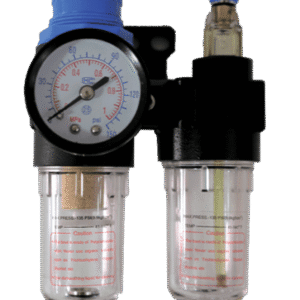

Modelo FILTRORE — Filtro Regulador e Lubrificador
Resistência assegurada: 1,5 MPa; pressão máxima: 1,0 MPa.
Faixa de ajuste: 0,05–0,85 MPa; temperatura: 5–60 °C.
Precisão do filtro: 25 µm; passagem de fluxo: 500 L/min (8,33 L/s).
Conexão: 1/4″; reservatório: policarbonato; indicação: manômetro; cor preto fosco.
Lubrificador com óleo ISOVG32 recomendado; peso 0,66 kg; inclui suporte fixador.
Normas/roscas
Padrões de rosca: 1/8″ e 1/4″ BSP-equivalente conforme especificação do conector indicado em cada modelo. (vide itens “Tamanho do conector”.)
Aplicações práticas
Tratamento de ar comprimido em manifolds, ilhas de válvulas e painéis de comando.
Estabilização de pressão para cilindros, pinças e atuadores diversos.
Setores atendidos
Automação industrial, máquinas especiais, embalagens, montagem, laboratórios e manutenção de plantas.
Diferenciais competitivos
Filtros e reguladores de pressão com duas plataformas (com ou sem lubrificação), cobrindo do painel compacto ao ramal principal.
Confiabilidade com overflow, manômetro e reservatório transparente.
Seleção simples por vazão e tamanho do conector.
Benefícios de negócio
Menor parada por contaminação, maior vida útil de componentes e pressão estável no processo.
Garantias e suporte
Suporte técnico BONGAS para seleção, instalação e manutenção preventiva dos conjuntos.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
