Niples e Silenciadores

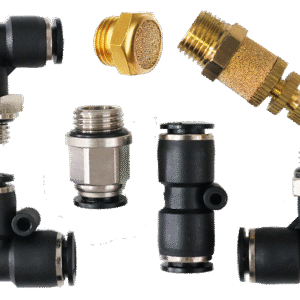

Os Niples e silenciadores BONGAS reúnem conexões “push-in” para tubos PU/Nylon (6 e 8 mm), roscas BSP 1/8" e 1/4" e silenciadores 1/4" BSP com ou sem regulagem. Com pressão até 1,2 MPa e 0–60 °C, o conjunto oferece vedação confiável e montagem rápida em válvulas solenóide e linhas de ar comprimido.

Consulte disponibilidade e configuração para sua aplicação
Visão geral

Engenharia aplicada à automação deste equipamento

Visão geral do produto

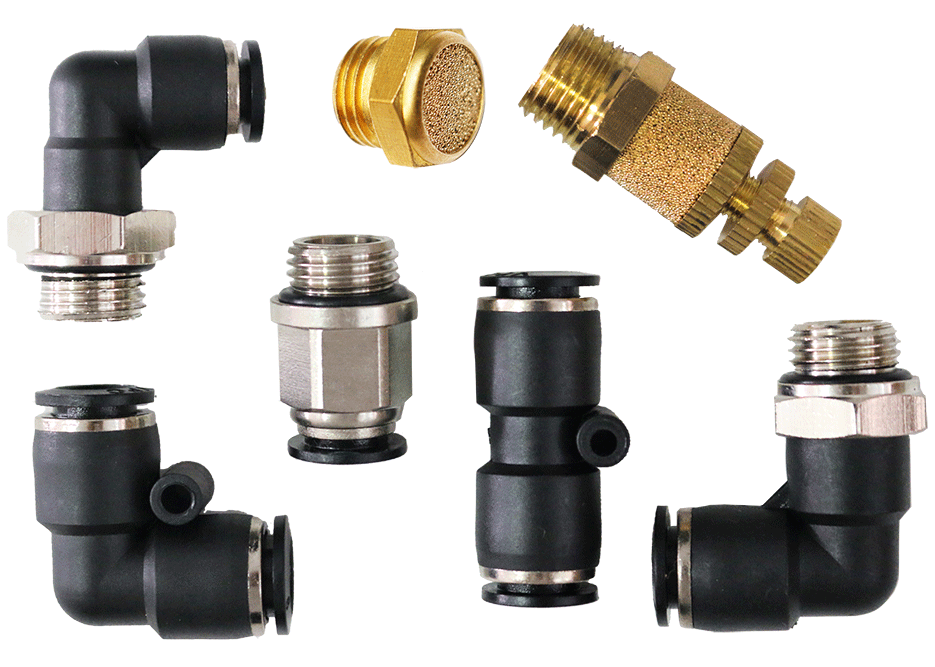

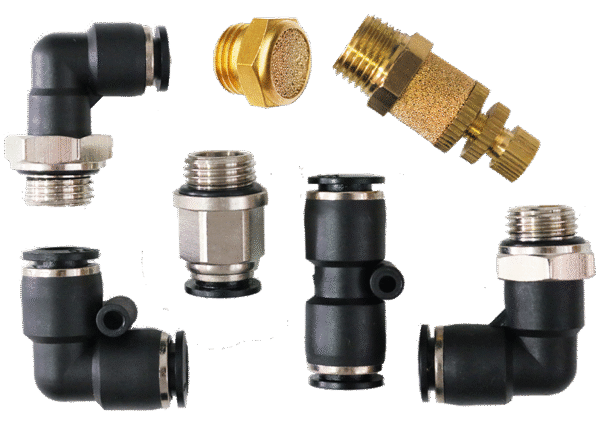

Os Niples e silenciadores BONGAS formam um conjunto de conexões pneumáticas para montagem rápida e segura de linhas de ar comprimido e válvulas solenóide. Como resultado, a instalação ocorre de forma prática, mesmo em espaços reduzidos. Além disso, o conjunto trabalha entre 0 e 0,8 MPa, com pressão máxima de 1,2 MPa e temperatura de 0 a 60 °C, atendendo rotinas industriais com estabilidade e baixa manutenção. Por fim, as opções de rosca BSP 1/8″ e 1/4″ e os diâmetros de tubo 6 mm e 8 mm ampliam a compatibilidade.

Construção e materiais

O projeto privilegia materiais duráveis. As conexões utilizam corpo em polímero técnico para tubos em Nylon ou PU, garantindo leveza e boa resistência mecânica. Já os silenciadores e os reguladores de exaustão são fornecidos em latão sinterizado, o que melhora a dissipação de ruído e a filtragem de partículas. Como complemento, as versões macho com O-ring entregam vedação superior e reduzem reapertos.

Funcionamento

As uniões reta e cotovelo realizam o engate do tubo com ação de travamento interno, o que acelera a montagem. Em seguida, a vedação por O-ring elimina microvazamentos e mantém a pressão de trabalho. Paralelamente, os silenciadores macho 1/4″ BSP reduzem o ruído de escape das válvulas, enquanto a versão macho com regulador permite ajustar a vazão de exaustão para controlar a velocidade de atuação do cilindro.

Faixa de operação e desempenho

  • Pressão de trabalho: 0 – 0,8 MPa

  • Pressão máxima: 1,2 MPa (conexões) / 10 bar nos silenciadores

  • Temperatura de trabalho: 0 – 60 °C

  • Tubos aplicáveis: Nylon e PU (6 mm e 8 mm)
    Esses limites asseguram desempenho confiável em linhas de ar comprimido, inclusive em ciclos repetitivos. Consequentemente, o conjunto atende regimes contínuos de produção.

Conexões e interfaces

Para atender diferentes layouts, as opções contemplam:

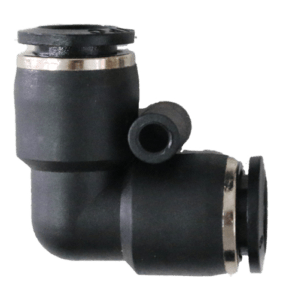

  • União cotovelo para mudanças de direção em áreas estreitas (tubo 6 mm ou 8 mm).

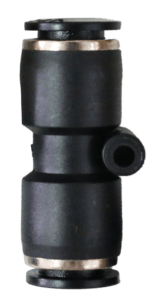

  • União reta para trajetos lineares com menor perda de carga (tubo 6 mm ou 8 mm).

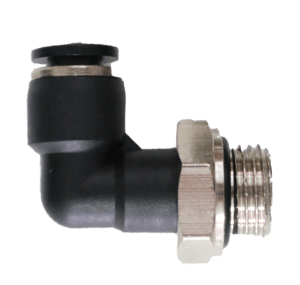

  • Cotovelo macho com O-ring: tubo 6/8 mm × 1/8″ BSP ou 1/4″ BSP.

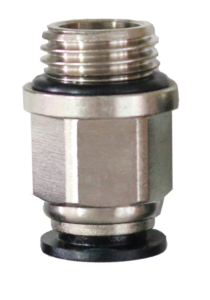

  • Reta macho com O-ring: tubo 6/8 mm × 1/8″ BSP ou 1/4″ BSP.

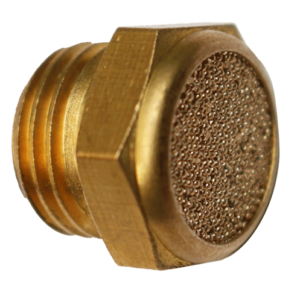

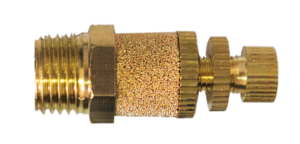

  • Silenciador macho 1/4″ BSP e silenciador macho com regulador 1/4″ BSP (até 10 bar).
    Assim, a interface BSP padroniza a conexão com válvulas, manifolds e ilhas de comando.

Automação e integração

As conexões integram-se a válvulas solenóide, atuadores pneumáticos e painéis de ar sem adaptação adicional. Além disso, a montagem “push-in” acelera trocas de layout e facilita expansões de linha. Dessa forma, o conjunto reduz o tempo de parada e mantém a repetibilidade dos ajustes de fluxo.

Confiabilidade, segurança e manutenção

A vedação por O-ring e o corpo robusto asseguram estanqueidade em campo. Como prática recomendada, inspecione periodicamente a integridade dos tubos e reaplique aperto manual nas roscas BSP quando necessário. Do mesmo modo, limpe os silenciadores de latão sinterizado para preservar a vazão e o nível de ruído. Com esses cuidados, o sistema mantém a pressão e evita partidas em falso.

Aplicações industriais

O conjunto atende linhas de ar comprimido, módulos de válvulas, cilindros e sistemas de exaustão em ambientes de automação. Portanto, fabricantes de máquinas, integradores e plantas de manufatura utilizam as peças em esteiras, pick-and-place, embaladoras e dispositivos pneumáticos em geral.

Vantagens competitivas

  • Montagem rápida “push-in” e reposicionamento simples.

  • Vedação com O-ring, reduzindo vazamentos e retrabalho.

  • Faixa operacional ampla: até 1,2 MPa e 0–60 °C.

  • Compatibilidade com BSP 1/8″ e 1/4″ e tubos Nylon/PU em 6 e 8 mm.

  • Silenciadores com regulagem, permitindo otimizar a velocidade de atuação.

  • Design compacto, ideal para painéis densos e máquinas com pouco espaço.

Diferenciais

Recursos e suporte para uma aplicação confiável

Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.

straighten

Especificação orientada

Apoio técnico para seleção conforme válvula, torque e condição de operação.

engineering

Engenharia aplicada

Suporte da equipe Bongas para integração do equipamento ao processo.

support_agent

Suporte técnico

Atendimento para instalação, operação, manutenção e evolução da aplicação.

Informações técnicas

Instalação e Uso

Montagem das conexões

  1. Corte o tubo PU/Nylon a 90° e retire rebarbas.

  2. Aplique fita veda-rosca na conexão BSP e rosqueie manualmente; finalize com aperto moderado.

  3. Insira o tubo até o fim do alojamento; puxe levemente para confirmar o travamento.

  4. Para desmontar, pressione o anel de liberação e retire o tubo sem torção.

Instalação dos silenciadores

  1. Rosqueie o silenciador 1/4″ BSP na porta de exaustão da válvula.

  2. Ajuste o modelo com regulador até obter a velocidade de exaustão desejada.

  3. Verifique vazamentos com solução espumante.

Requisitos de operação

  • Pressão: 0–0,8 MPa (máx. 1,2 MPa nas conexões; 10 bar nos silenciadores).

  • Temperatura: 0–60 °C.

  • Tubos: PU ou Nylon, 6 mm / 8 mm.

Cuidados de segurança

  • Despressurize a linha antes de intervir.

  • Utilize EPI e siga o torque recomendado para roscas BSP.

  • Mantenha os silenciadores limpos para evitar contrapressão excessiva.

Manutenção preventiva

  • Reaplique vedação nas roscas quando houver desmontagem.

  • Inspecione O-rings e substitua se houver desgaste.

  • Limpe os elementos sinterizados periodicamente.

Informações técnicas

Informações Técnicas

Faixas operacionais

  • Pressão de trabalho: 0 – 0,8 MPa

  • Pressão máxima (conexões): 1,2 MPa

  • Pressão máxima (silenciadores): 10 bar

  • Temperatura de trabalho: 0 – 60 °C

  • Tubos aplicáveis: Nylon / PU (Ø 6 mm e 8 mm)

Conexões disponíveis

  • União cotovelo: tubo 6 mm / 8 mm

  • União reta: tubo 6 mm / 8 mm

  • Cotovelo macho com O-ring: tubo 6/8 mm × 1/8″ BSP ou 1/4″ BSP

  • Reta macho com O-ring: tubo 6/8 mm × 1/8″ BSP ou 1/4″ BSP

Silenciadores para válvula solenóide

  • Silenciador macho: 1/4″ BSP, pressão máx. 10 bar

  • Silenciador macho com regulador: 1/4″ BSP, pressão máx. 10 bar

Materiais

  • Corpo das conexões: polímero técnico para uso pneumático

  • Vedação: O-ring

  • Silenciador: latão sinterizado

Normas/roscas aplicáveis

  • Roscas BSP (British Standard Pipe) nas versões 1/8″ e 1/4″

Informações técnicas

Informações Comerciais

Aplicações práticas

  • Linhas de ar comprimido, válvulas solenóide e módulos de exaustão.

  • Conexões em máquinas de montagem, dispositivos pneumáticos e painéis.

Setores atendidos

  • Automatização de máquinas, integradores e manutenção industrial.

Diferenciais competitivos

  • Instalação rápida “push-in”, vedação eficiente e opções compactas de cotovelo.

  • Silenciadores com regulagem para ajuste fino da velocidade do sistema.

Benefícios de negócio

  • Redução de paradas, menor vazamento e maior estabilidade de processo.

Garantias e suporte

  • Suporte técnico BONGAS para seleção, instalação e manutenção.

Integração

Do equipamento ao processo

A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.

Uma solução pensada além do equipamento

O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.

settings_input_component Equipamento em campo
tune Comando e sinais
monitoring Automação / supervisório
engineering Suporte técnico Bongas
Niples e Silenciadores Campo
Controle Comando e feedback
Supervisão Integração do processo
Aplicações

Onde este produto é utilizado

Aplicações relacionadas ao cadastro deste produto.

water_drop

automação pneumática

Aplicação relacionada à linha deste equipamento.

factory

BSP 1/4

Aplicação relacionada à linha deste equipamento.

electric_bolt

BSP 1/8

Aplicação relacionada à linha deste equipamento.

precision_manufacturing

conexões pneumáticas

Aplicação relacionada à linha deste equipamento.

Documentação

Downloads técnicos

Precisa da ficha técnica, desenho ou documentação deste produto? Solicite diretamente à Bongas.

description

Solicitar documentação técnica

Atendimento via WhatsApp

Solicitar arrow_forward

Ainda não sabe se Niples e Silenciadores é a solução certa?

Envie os dados da aplicação para a Bongas. A equipe técnica pode apoiar na especificação antes da definição do equipamento.
