O Indicador de posição APL 210 para atuadores pneumáticos ON/OFF oferece dome bicolor, contatos SPDT e IP67, com montagem NAMUR e até 250 Vca/Vcc de alimentação. Com isso, integra-se rapidamente a CLPs e intertravamentos, mantendo confiabilidade em ambientes severos.

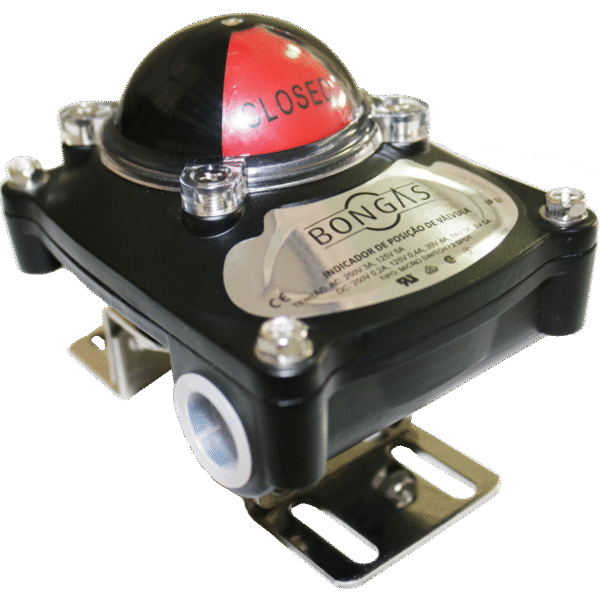

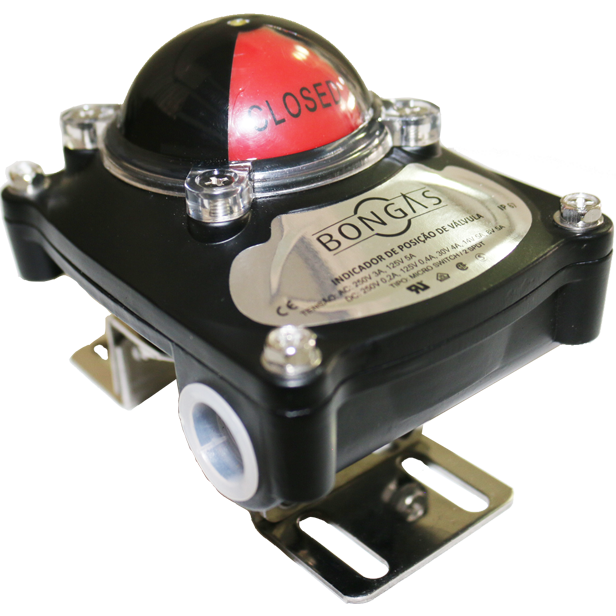

O Indicador de posição APL 210 é um acessório para atuadores pneumáticos de válvulas em aplicações ON/OFF, com retorno de contato por micro switch, e já acompanha suporte de montagem padrão. Graças ao grau de proteção IP67, ele opera com alta confiabilidade em ambientes industriais exigentes. Além disso, atende linhas de processo voltadas à automação de sistemas de controle em indústrias de todos os portes.
Para assegurar robustez, o corpo do Indicador de posição APL 210 utiliza alumínio fundido, o que adiciona rigidez estrutural e boa dissipação térmica. Como complemento, a caixa do indicador é em policarbonato, garantindo visibilidade do dome e elevada resistência a impactos. Além de resistente, o conjunto recebe pintura preta com poliéster cromado em pó, que eleva a durabilidade contra intempéries e agentes químicos.
O APL 210 sinaliza as posições Fechado (vermelho) e Aberto (amarelo) por indicação visual no dome, o que simplifica inspeções de rotina no campo. Internamente, duas chaves fim de curso mecânicas SPDT realizam o retorno elétrico de posição, o que facilita a integração com CLPs e intertravamentos. Como resultado, o feedback chega com repetibilidade e clareza ao sistema de controle.
O equipamento trabalha com ângulo de 0° a 90°, atendendo a maioria dos atuadores rotativos. Do ponto de vista de ambientação, sua temperatura de operação vai de -20 °C a +80 °C, o que amplia o escopo de uso em plantas internas e externas. Além disso, o grau IP67 protege contra poeira e imersão temporária, assegurando disponibilidade. Para responder a ciclos intensos, suporta até 600 operações mecânicas por minuto e 60 operações elétricas por minuto, cobrindo partidas frequentes sem comprometer a vida útil.
A instalação elétrica ocorre por 8 pontos de conexão em blocos de terminais, o que simplifica derivações e facilita manutenção. Além disso, o borne aceita fiações de 0,08 mm² a 2,5 mm², cobrindo desde sinais até retornos mais robustos. O cabeamento chega por duas entradas 1/2″ NPT, com opções M20 e PG13,5, oferecendo flexibilidade para prensa-cabos e eletrodutos.
Para interface elétrica, o Indicador de posição APL 210 aceita tensão de alimentação até 250 Vca/Vcc, o que facilita padronização de painéis. As especificações de corrente cobrem 12 Vcc/5 A; 24 Vcc/4 A; 110 Vcc/0,4 A; 250 Vcc/0,3 A para corrente contínua e 25 Vca/3 A; 125 Vca/0,5 A; 250 Vca/0,2 A para corrente alternada, o que garante compatibilidade com diversos níveis de sinal e cargas auxiliares. Como padrão mecânico, o acoplamento e a montagem seguem NAMUR, simplificando a intercambialidade com atuadores de mercado.
Com IP67 e construção em alumínio, o equipamento suporta poeira, umidade e lavagens industriais, o que reduz paradas não planejadas. A indicação visual bicolor elimina ambiguidades de leitura em campo, enquanto as chaves SPDT garantem redundância básica de contatos. Para manutenção, o acesso aos terminais e às entradas de cabo em ambos os lados agiliza inspeções, além de o peso de 0,580 kg facilitar manuseio e substituição.
O Indicador de posição APL 210 atende processos de automação de sistemas de controle, abrangendo indústrias de pequeno a grande porte. Assim, ele se adapta a skids, manifolds e linhas de utilidades com atuadores pneumáticos rotativos. Além disso, graças ao intervalo amplo de temperatura e ao IP67, ele serve tanto para áreas internas quanto externas, desde que observadas as normas aplicáveis da planta.
Primeiro, o padrão NAMUR acelera a montagem e reduz o tempo de comissionamento. Em seguida, o domo bicolor permite leitura imediata de posição, mitigando erros operacionais. Além disso, a ampla faixa elétrica (até 250 Vca/Vcc) simplifica a integração em diferentes arquiteturas de controle. Por fim, o grau IP67 e a carcaça em alumínio fundido aumentam a durabilidade e o uptime do ativo.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Montagem mecânica: fixe o Indicador de posição APL 210 no atuador conforme padrão NAMUR, garantindo alinhamento do eixo e curso de 0° a 90°.
• Entradas de cabo: selecione prensa-cabos adequados às duas entradas 1/2″ NPT (opções M20 e PG13,5) e assegure o aperto correto para manter o IP67.
• Conexão elétrica: utilize os 8 pontos de conexão e dimensione a fiação entre 0,08 mm² e 2,5 mm² de acordo com o circuito e as correntes especificadas.
• Alimentação e sinais: respeite até 250 Vca/Vcc e as frequências máximas (600 op/min mecânica; 60 op/min elétrica).
• Segurança: desenergize o circuito antes de intervir e siga as práticas da planta para bloqueio e etiquetagem.
• Manutenção preventiva: verifique periodicamente a vedação dos prensa-cabos, a leitura do dome e o acionamento das chaves fim de curso; substitua componentes danificados para preservar o IP67 e a confiabilidade.
Código: BWAPL210.
• Tensão de alimentação: até 250 Vca/Vcc.
• Corrente (CC): 12 Vcc 5 A; 24 Vcc 4 A; 110 Vcc 0,4 A; 250 Vcc 0,3 A.
• Corrente (CA): 25 Vca 3 A; 125 Vca 0,5 A; 250 Vca 0,2 A.
• Acionamento: 2× chaves fim de curso mecânicas (SPDT).
• Terminais: 8 pontos de conexão; fios de 0,08 mm² a 2,5 mm².
• Entradas de cabo: 2× 1/2″ NPT (opções M20 e PG13,5).
• Frequência de operação (mecânica): máx. 600 op/min.
• Frequência de operação (elétrica): máx. 60 op/min.
• Acoplamento e montagem: padrão NAMUR.
• Cor/pintura: preto / poliéster cromado em pó.
• Ângulo de trabalho: 0° a 90°.
• Grau de proteção: IP67.
• Indicação visual: vermelho = fechado; amarelo = aberto.
• Materiais: corpo em alumínio fundido; caixa do indicador em policarbonato.
• Peso: 0,580 kg.
• Temperatura de operação: -20 °C a +80 °C.
Aplicações práticas: feedback de posição em válvulas ON/OFF com atuadores pneumáticos rotativos, em sistemas de automação de controle.
• Setores atendidos: indústrias de todos os portes que exigem sinalização local e remota de posição de válvulas.
• Diferenciais competitivos: montagem NAMUR, dome bicolor, ampla faixa elétrica até 250 Vca/Vcc, IP67 e corpo em alumínio fundido.
• Benefícios de negócio: comissionamento rápido, menor tempo de parada, leitura imediata em campo e integração simples com CLP.
• Garantias e suporte: conforme políticas do fabricante/fornecedor (consulte seu contrato comercial).
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
