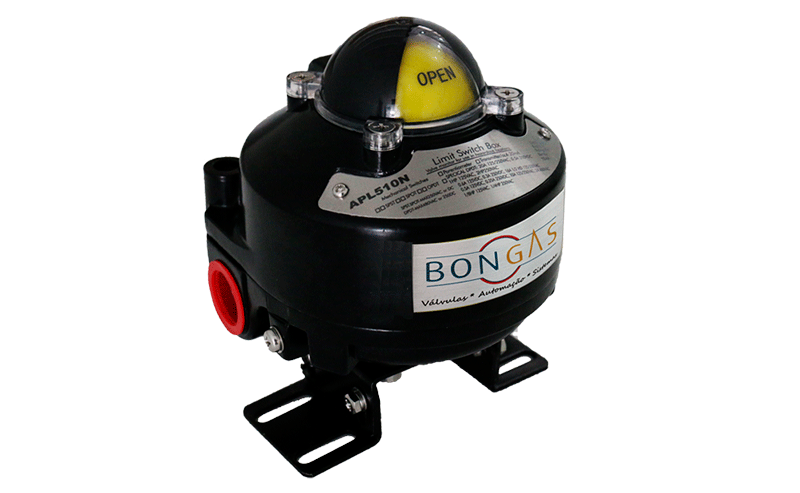

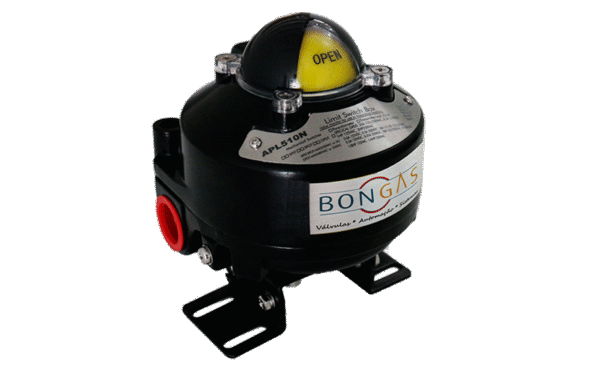

O Indicador de Posição APL 410 é um dispositivo robusto em alumínio fundido, com micro switches mecânicos SPDT, grau de proteção IP67 e padrão de montagem NAMUR. Ideal para monitoramento de válvulas em automação pneumática, oferece indicação visual clara e opcional Exd IIB T6 para áreas com risco de explosão.
O Indicador de Posição APL 410 é um acessório pneumático desenvolvido pela BONGAS para monitoramento preciso da posição de válvulas atuadas. Projetado para aplicações industriais exigentes, este modelo ON/OFF possui retorno de contato por micro switch mecânico e estrutura robusta em alumínio fundido, assegurando resistência e durabilidade mesmo em ambientes agressivos.
Sua construção segue o padrão NAMUR, facilitando a montagem em atuadores pneumáticos e garantindo compatibilidade com os principais sistemas de automação do mercado.
O corpo do APL 410 é confeccionado em alumínio fundido de alta resistência, com pintura em poliéster cromado revestido em pó, o que proporciona excelente proteção contra corrosão. A caixa do indicador, feita em policarbonato transparente, permite fácil visualização do status operacional.
O conjunto possui grau de proteção IP67, assegurando vedação total contra poeira e resistência à imersão temporária em água.
O APL 410 opera por meio de duas chaves fim-de-curso mecânicas (SPDT), que detectam as posições aberto e fechado da válvula. O sistema fornece sinal elétrico confiável para controle e monitoramento remoto.
A indicação visual é clara e imediata: vermelho representa a posição “Fechado”, enquanto amarelo indica “Aberto”. Essa interface facilita a leitura local, aumentando a segurança e a eficiência operacional.
Projetado para ângulos de trabalho entre 0° e 90°, o APL 410 suporta até 600 operações mecânicas por minuto e 60 operações elétricas por minuto.
A temperatura de operação varia de -20°C a +80°C, tornando-o ideal para ambientes industriais severos, inclusive em áreas externas ou com variações térmicas acentuadas.
O equipamento dispõe de 8 terminais internos, com capacidade para fios de 0,08 mm² a 2,5 mm², e duas entradas de cabo de ½” NPT (compatíveis com PT ½, PF ½, M20 e PG13.5).
Essas características garantem flexibilidade de instalação e excelente vedação elétrica, assegurando integridade dos sinais.
Compatível com atuadores pneumáticos padrão NAMUR, o APL 410 integra-se facilmente a sistemas de automação de válvulas, CLPs e painéis de controle.
Opcionalmente, o modelo pode ser configurado com sensor de proximidade (APL 400), ampliando sua versatilidade para aplicações que demandam operação sem contato mecânico.
O projeto segue rigorosos padrões de qualidade, proporcionando alta confiabilidade operacional e manutenção simplificada.
Com construção robusta e componentes selados, o indicador reduz o risco de falhas por umidade ou poeira, prolongando a vida útil do equipamento.
Além disso, a estrutura resistente e o sistema de fixação padrão facilitam inspeções e substituições rápidas em campo.
O APL 410 é amplamente utilizado em sistemas de automação de processos, especialmente em indústrias químicas, petroquímicas, alimentícias, farmacêuticas e de saneamento.
É ideal para válvulas de controle, bloqueio e segurança, atuando em ambientes com exigência de grau de proteção elevado.
Sua versão opcional Exd IIB T6 é recomendada para áreas classificadas com risco de explosão, atendendo às normas de segurança industrial.
Corpo em alumínio fundido com alta resistência mecânica.
Grau de proteção IP67 contra poeira e umidade.
Padrão de montagem NAMUR, simplificando a instalação.
Indicação visual clara e intuitiva (aberto/fechado).
Ampla faixa de temperatura operacional (-20°C a +80°C).
Compatibilidade com sensores de proximidade (APL 400).
Opção à prova de explosão Exd IIB T6.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Montagem: Fixe o APL 410 sobre o atuador pneumático conforme o padrão NAMUR.
Conexões elétricas: Utilize fios de 0,08 mm² a 2,5 mm² e conecte nos 8 terminais internos seguindo o diagrama elétrico.
Aterramento: Certifique-se de que o sistema esteja devidamente aterrado.
Ajuste de fim de curso: Configure os micro switches para detectar as posições de abertura e fechamento da válvula.
Inspeção visual: Verifique se o domo indicador exibe corretamente as cores vermelho (fechado) e amarelo (aberto).
Cuidados de segurança: Desenergize o circuito antes de qualquer intervenção.
Manutenção preventiva: Realize inspeções periódicas para limpeza e verificação de vedação, especialmente em ambientes úmidos ou com poeira.
| Parâmetro | Especificação |
|---|
| Código | BWAPL410 |
| Alimentação | Máximo de 250VAC ou VDC |
| Corrente (CC) | 8–14VDC: 5A / 30VDC: 4A / 125VDC: 0,4A / 250VDC: 0,3A |
| Corrente (CA) | 25VAC: 3A / 125VAC: 5A / 250VAC: 0,2A |
| Acionamento | 2x Chaves fim-de-curso mecânicas (SPDT) |
| Terminais | 8 pontos |
| Entradas de Cabo | 2x ½” NPT (PT ½, PF ½, M20, PG13.5) |
| Frequência Mecânica | Máx. 600 operações/min |
| Frequência Elétrica | Máx. 60 operações/min |
| Ângulo de Trabalho | 0° a 90° |
| Acoplamento | Padrão NAMUR |
| Grau de Proteção | IP67 |
| Indicação Visual | Vermelho: Fechado / Amarelo: Aberto |
| Material do Corpo | Alumínio fundido |
| Caixa do Indicador | Policarbonato |
| Peso | 0,58 kg |
| Temperatura de Operação | -20°C a +80°C |
| Opção | Sensor de proximidade (APL 400) |
| Versão Exd | Exd IIB T6 (opcional) |
Aplicações práticas: Controle e monitoramento de válvulas em sistemas pneumáticos e de automação industrial.
Setores atendidos: Químico, petroquímico, papel e celulose, alimentos e bebidas, farmacêutico, saneamento e óleo & gás.
Diferenciais competitivos: Estrutura reforçada, alta confiabilidade elétrica e mecânica, e facilidade de integração.
Benefícios de negócio: Reduz paradas operacionais, melhora o controle de processos e aumenta a segurança em campo.
Garantia e suporte: Assistência técnica e suporte especializado pela BONGAS Brasil.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
