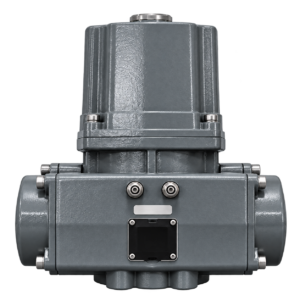

Atuador Elétrico Fail Safe Grey-FQ Compact

Visão geral do GREY-FQ Compact

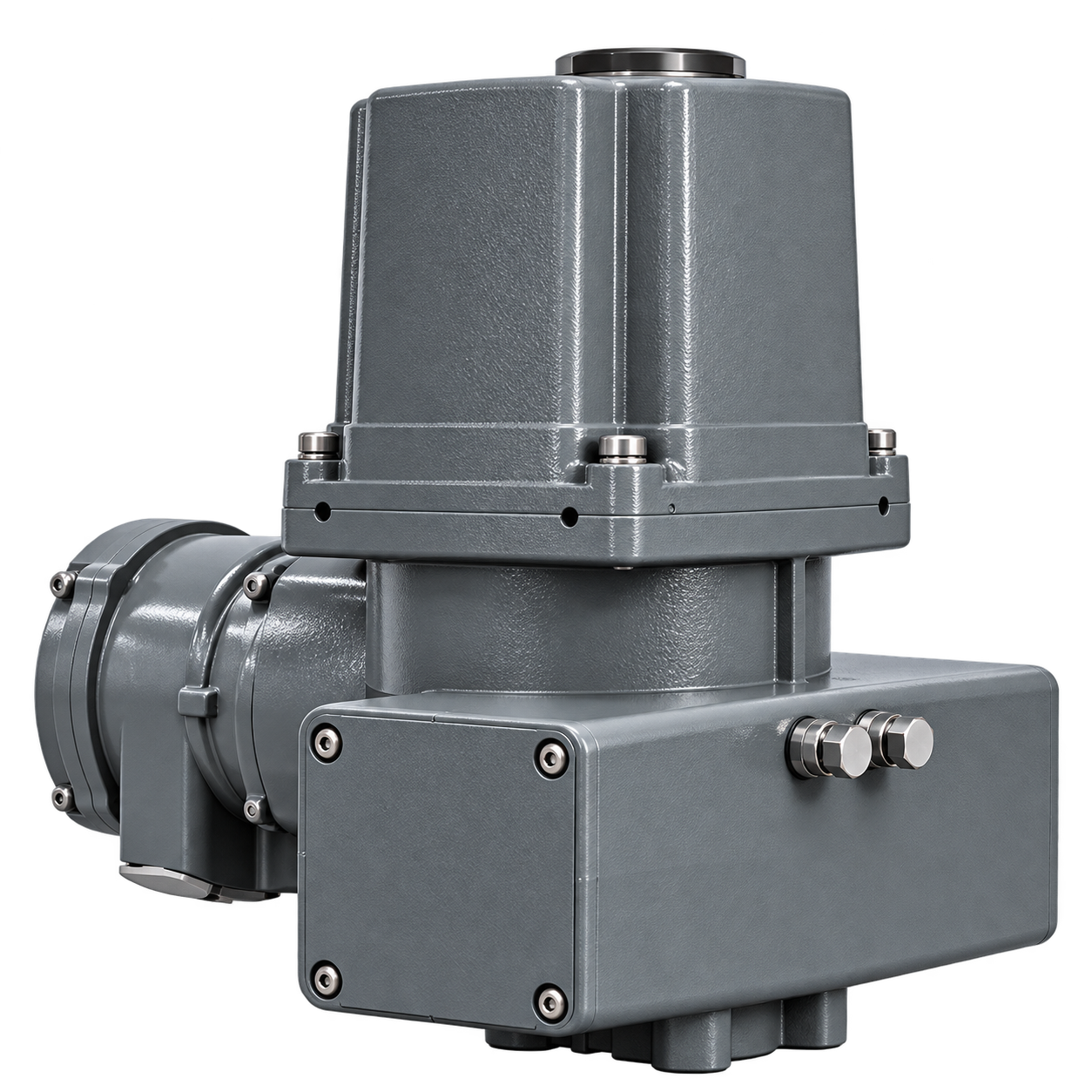

O atuador elétrico GREY-FQ Compact é uma solução de acionamento de ¼ de volta para automação de válvulas industriais com recurso de falha segura (Fail Safe). Sua mola armazena energia mecânica durante a operação elétrica e a libera automaticamente quando ocorre interrupção da alimentação, conduzindo a válvula à posição de segurança definida para o processo.

Com torques nominais de 50 a 300 Nm, curso padrão de 90°, operação On/Off e retorno por mola em menos de 3 segundos, a linha atende válvulas borboleta, esfera, macho e aplicações industriais que requerem resposta controlada à perda de energia.

Principais recursos e diferenciais

• Falha segura por mola: retorno mecânico independente da alimentação elétrica durante a falha.
• Operação On/Off: abertura e fechamento com comando elétrico.
• Posição de segurança: retorno para fechado como configuração indicada na ficha, ou para aberto conforme especificação.
• Montagem ISO 5211: interface padronizada para acoplamento com válvulas industriais.
• Proteção IP67: invólucro de liga de alumínio com tratamento anticorrosivo; IP68 opcional, conforme projeto.
• Proteções operacionais: proteção contra sobretorque, proteção térmica do motor e aquecimento interno para redução de condensação.
• Fim de curso: limitador mecânico ajustável e fim de curso eletrônico por came; indicador visual de posição.
• Realimentação opcional: sinais analógicos 4–20 mA ou 0–10 V, conforme configuração técnica.

Modelos e desempenho

Os valores abaixo correspondem à ficha técnica GREY-FQ Compact Rev. 00. A flange informada é a da tabela de performance; a conexão mecânica deve ser confirmada por modelo e válvula.

Especificações técnicas

• Curso: 90° padrão; faixa opcional de 0° a 270°.
• Alimentação: 24 VDC, 110/220 VAC monofásico ou 220/380/440 VAC trifásico, conforme configuração; tolerância ±10% e 50/60 Hz para versões AC.
• Temperatura ambiente: −25 °C a +70 °C; opções especiais de baixa temperatura sob consulta.
• Invólucro: IP67, NEMA 4 e 6; IP68 opcional.
• Motor: totalmente vedado, isolamento classe H e proteção térmica.
• Sistema de parada: freio eletromagnético; limite eletrônico na atuação elétrica e mecânico no retorno.
• Indicador: indicação visual contínua da posição.
• Construção: liga de alumínio, revestimento epóxi-poliéster e lubrificação em graxa tipo EP.
• Instalação: horizontal ou vertical, mediante dimensionamento da aplicação.
• Execuções opcionais: IP68 e Ex d IIC T5 Gb, conforme ficha e especificação de fornecimento.

Comando e integração com automação

O acionamento On/Off é adequado para controle de abertura e fechamento por painéis e CLPs. Contatos de fim de curso disponibilizam indicação de posição; opções de sinal analógico podem ser avaliadas quando o sistema supervisório exige monitoramento contínuo. O retorno de segurança é mecânico e não depende de comando de emergência energizado.

Aplicações industriais

O GREY-FQ Compact atende automação de válvulas borboleta, esfera e macho em tratamento de água e esgoto, redes de saneamento, indústrias químicas, petróleo, papel e celulose, setor naval, usinas e outros processos nos quais a posição de segurança deve ser definida previamente.

Como selecionar o GREY-FQ Compact

Antes de especificar, considere torque real da válvula, tipo de acoplamento, tensão disponível, ambiente, necessidade de realimentação, tempo de atuação e posição exigida na falta de energia. Consulte a Bongas para dimensionar corretamente o conjunto.

Conheça também: lançamento do GREY-FQ Compact na FENASAN 2026.

Solicite uma especificação técnica à equipe Bongas.

Ficha técnica para download

Consulte os desenhos, diagramas de ligação, dimensões e parâmetros de operação na Ficha Técnica GREY-FQ Compact (PDF).
