Conexões Metal PE – H0312

Engenharia aplicada à automação deste equipamento

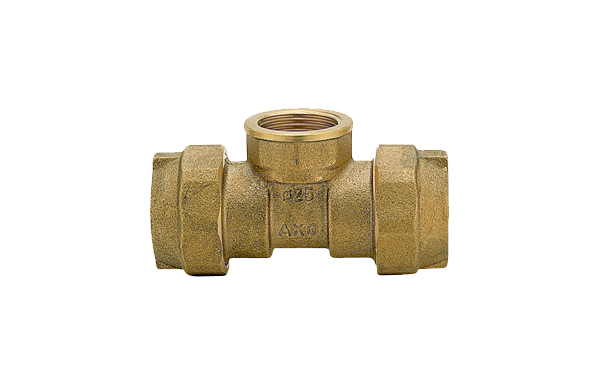

Visão geral do produto A Conexões Metal PE – H0312 é uma conexão em T, fêmea, projetada para tubos de polietileno (PE) da Linha Metal PE AXO. O componente forma derivações de 90° com rosca fêmea no ramo central, enquanto mantém união mecânica nos dois alinhamentos de tubo. Além disso, o conjunto trabalha até PN 16 (máximo) e opera entre –20 °C e +90 °C (vide diagrama pressão/temperatura). Com isso, o instalador deriva ramais para instrumentos, válvulas ou hidrômetros mantendo estanqueidade e repetibilidade de montagem. Construção e materiais O corpo em Metal PE assegura compatibilidade com tubos de polietileno. A configuração bijunta no trecho reto facilita montagem e manutenção, pois usa porcas de aperto em cada extremidade. No ramo do T, a rosca fêmea (½", ¾", 1", 1¼", 1½" e 2") conecta-se diretamente a acessórios roscados. Além disso, as faces de chave SW1 e SW2 (por bitola) orientam o torque de aperto. Desse modo, o ponto de derivação fica compacto, robusto e com excelente acessibilidade. Funcionamento O técnico insere os tubos PE até o batente nas extremidades alinhadas e aperta as porcas progressivamente. Em seguida, rosqueia o acessório no ramo fêmea do T. O aperto cria retenção axial e vedação no trecho reto, enquanto o ramo roscado integra o ramal ao sistema. Como o T já incorpora a derivação, o traçado do tubo permanece alinhado e sem dobras improvisadas. Faixa de operação e desempenho Para uso com líquidos, a Conexões Metal PE – H0312 atende PN 16 (máximo). A temperatura de serviço vai de –20 °C a +90 °C (vide diagrama pressão/temperatura). Assim, o T cobre utilidades frias e serviços aquecidos moderados. A tabela dimensional contempla bitolas ½"×20, ¾"×25, 1"×32, 1¼"×40, 1½"×50 e 2"×63, com referências de A, ØB, C, D, ØE (rosca fêmea), SW1, SW2 e peso. Portanto, o projetista prevê espaço de chave e seleciona o diâmetro coerente com a vazão do ramal. Conexões e interfaces Trecho reto (PE↔PE): união mecânica bijunta para tubos em diâmetro métrico (ØB). Ramo do T (rosca fêmea): integração direta a válvulas, filtros, medidores e manifolds via ØE em ½", ¾", 1", 1¼", 1½" e 2". Faces de chave: SW1 e SW2 por bitola para torque seguro.Dessa forma, a Conexões Metal PE – H0312 entrega uma derivação limpa entre PE → rosca fêmea, mantendo o alinhamento do escoamento. Automação e integração A peça simplifica a derivação de instrumentos, válvulas de serviço e pontos de medição em redes de água, ar e gás inerte. Além disso, ela acelera a montagem em saneamento, HVAC e skids de utilidades, já que a união é mecânica e reversível. Com a rosca fêmea central, o ramal recebe o acessório sem adaptadores adicionais. Confiabilidade, segurança e manutenção Prepare o tubo com corte a 90°, desbaste de rebarbas e limpeza das superfícies. Em seguida, alinhe os eixos e aplique torque progressivo em SW1/SW2. Respeite PN 16 (máx.) e a curva P/T. Na manutenção preventiva, verifique reapertos, inspecione eventuais vazamentos e confirme a integridade do tubo. Caso necessário, desmonte apenas um lado sem cortar o tubo, o que reduz tempo de parada. Aplicações industriais A Conexões Metal PE – H0312 conecta os seguintes tubos de polietileno: PE tipo 312 de alta densidade — UNI 7611–7615 (PN 2,5 / 4 / 6 / 10 / 16). PE tipo 316 de alta densidade — UNI ISO 4437. PE tipo 312 de baixa densidade — UNI 7990–7991 (PN 4 / 6 / 10).Recomenda-se o uso com água, ar e gás inerte; não utilizar para gás combustível doméstico. Assim, o T fêmea serve para derivações de utilidades, instrumentação e pontos de serviço. Vantagens competitivas T fêmea com bijuntas no trecho reto: derivação rápida, sem solda e sem aquecimento. PN 16 e –20 °C a +90 °C: ampla janela operacional. Faces SW que garantem torque correto e montagem repetível. Compatibilidade com normas UNI/ISO de tubos PE. Dimensões padronizadas que facilitam projeto, instalação e manutenção.
