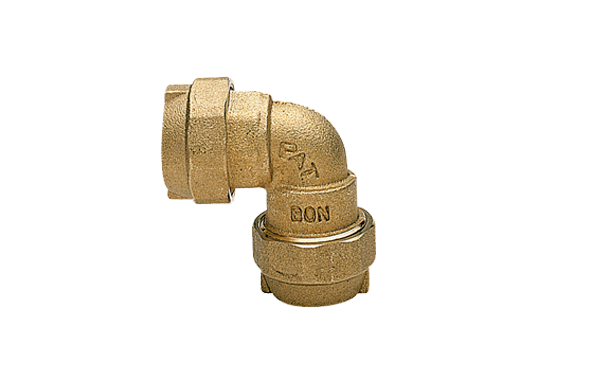

A Conexões Metal PE – H0310 é uma conexão angular bijunta para tubos de polietileno, com PN 16 (máx.) e −20 °C a +90 °C. Compatível com tubos PE 312/316 (UNI/ISO), ela oferece montagem mecânica rápida, reversível e estanque para água, ar e gases inertes.
A Conexões Metal PE – H0310 é uma conexão angular bijunta para tubos de polietileno (PE) da Linha Metal PE – AXO. Ela realiza mudanças de direção com união PE↔PE de forma mecânica, rápida e repetível. Além disso, a peça opera com PN 16 (máximo) e suporta −20 °C a +90 °C (vide diagrama pressão/temperatura). Portanto, você executa curvas de 90° mantendo estanqueidade e integridade dimensional da rede. Assim, projetos de utilidades e processos ganham agilidade de montagem e previsibilidade de desempenho.
O corpo utiliza Metal PE, material indicado para acoplamento em tubos de polietileno. A configuração bijunta traz duas porcas de aperto, uma em cada extremidade, o que facilita a emenda e a desmontagem para manutenção. Além disso, a geometria angular define o raio de curvatura sem esforços indevidos sobre o tubo. As faces de chave SW1 e SW2 aparecem na tabela dimensional e orientam o torque seguro durante a instalação. Dessa forma, a conexão permanece robusta, mesmo em pontos de alto manuseio.
O instalador introduz cada tubo PE até o batente e aperta progressivamente as porcas. Com isso, os elementos internos promovem retenção axial e vedação do conjunto. Em seguida, o ângulo de 90° direciona o fluxo sem dobras improvisadas, o que reduz riscos de estrangulamento e perdas adicionais. Como a união é mecânica e reversível, a inspeção e o retrabalho acontecem de forma simples.
Para líquidos, a conexão trabalha em PN 16 (máximo); já a temperatura de serviço vai de −20 °C a +90 °C. Portanto, a peça atende redes externas, utilidades frias e circuitos aquecidos moderados. Além disso, a gama de bitolas cobre de 20 mm a 63 mm, permitindo adequação da vazão e do espaço de instalação. Consequentemente, o projetista dimensiona o ponto com base em pressão, temperatura e envelope mecânico.
Ambas as extremidades se conectam a tubos PE em diâmetro métrico. A tabela traz A, ØB, SW1, SW2 e peso, o que ajuda no planejamento de chaves e de acessibilidade. Como a curvatura já está incorporada ao corpo, a linha muda de direção mantendo o alinhamento e o escoamento. Assim, o conjunto integra-se facilmente a válvulas, hidrômetros, filtros e manifolds instalados na mesma malha.
A conexão se encaixa em sistemas de água, ar e gases inertes de plantas industriais e prediais. Além disso, ela acelera ampliações e reparos em saneamento, HVAC e skids de utilidades. Por ser bijunta, a peça permite desconexão rápida de um dos lados sem cortar o tubo, o que reduz tempo de parada.
Para garantir desempenho, corte o tubo a 90°, remova rebarbas e limpe as superfícies. Em seguida, alinhe os eixos e aplique torque progressivo nas faces SW1/SW2. Respeite sempre a curva P/T do produto. Em manutenção, verifique reapertos, observe a integridade do tubo e substitua vedações quando necessário. Portanto, a rede permanece estanque e confiável ao longo do ciclo térmico.
As conexões são adequadas para ligar os seguintes tubos de polietileno:
PE tipo 312 (alta densidade) conforme UNI 7611–7615 (PN 2,5 / PN 4 / PN 6 / PN 10 / PN 16).
PE tipo 316 (alta densidade) conforme UNI ISO 4437.
PE tipo 312 (baixa densidade) conforme UNI 7990–7991 (PN 4 / PN 6 / PN 10).
Recomenda-se o uso com água, ar e gás inerte; não utilizar em gás combustível doméstico. Assim, a H0310 atende utilidades prediais, irrigação, painéis de máquinas e linhas auxiliares de processo.
Angular bijunta: curva de 90° com união PE↔PE, sem solda e sem aquecimento.
PN 16 (máximo) e −20 °C a +90 °C, cobrindo ampla janela operacional.
Montagem reversível com faces SW1/SW2 que facilitam o torque correto.
Compatibilidade normativa com tubos PE UNI/ISO amplamente utilizados.
Dimensões padronizadas que simplificam projeto, instalação e manutenção.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Instruções de montagem
Confirme bitola e norma do tubo PE.
Corte a 90°, retire rebarbas e limpe.
Insira os tubos até o batente em cada lado da Conexões Metal PE – H0310.
Aperte SW1/SW2 com torque progressivo, mantendo o alinhamento.
Execute teste de estanqueidade antes da operação.
Recomendações de uso
Respeite PN 16 (máx.) e a curva P/T.
Evite empenos e tração axial após o aperto.
Garanta acesso para chaves nas dimensões SW1/SW2.
Cuidados de segurança
Despressurize a linha para qualquer intervenção.
Utilize EPI e siga as práticas da planta.
Manutenção preventiva
Inspecione vazamentos e reapertos periodicamente.
Substitua vedações quando houver desgaste.
Verifique a integridade do tubo e o alinhamento do conjunto.
Produto/Modelo: Conexões Metal PE – H0310
Linha: Metal PE – AXO
Tipo: conexão angular bijunta para tubos em polietileno (PE)
Material do corpo: Metal PE
Pressão de trabalho: PN 16 (máximo) — vide diagrama pressão/temperatura
Temperatura de serviço: −20 °C a +90 °C — vide diagrama pressão/temperatura
Compatibilidade de tubos: PE 312/316 conforme UNI 7611–7615, ISO 4437 e UNI 7990–7991
Bitolas e dimensões (referência da tabela):
20 mm: A 43 | ØB 20 | SW1 25 | SW2 34 | Peso 176 g
25 mm: A 52 | ØB 25 | SW1 31 | SW2 40 | Peso 269 g
32 mm: A 60 | ØB 32 | SW1 38 | SW2 50 | Peso 436 g
40 mm: A 70,5 | ØB 40 | SW1 47 | SW2 59 | Peso 684 g
50 mm: A 83,5 | ØB 50 | SW1 57 | SW2 72 | Peso 1125 g
63 mm: A 100,5 | ØB 63 | SW1 70 | SW2 86 | Peso 1661 g
Aplicações recomendadas: água, ar e gás inerte; restrição: não usar em gás combustível doméstico.
Aplicações práticas
Curvas de 90° em redes PE↔PE com desmontagem rápida.
Integração de ramais a válvulas, hidrômetros, filtros e manifolds.
Reparos e ampliações em saneamento, HVAC e utilidades.
Setores atendidos
Automação predial, indústrias de utilidades, irrigação e manutenção.
Diferenciais competitivos
Montagem mecânica sem solda, reversível e com faces SW1/SW2.
Janela P/T ampla (PN 16, −20 °C a +90 °C).
Compatibilidade normativa com tubos PE UNI/ISO.
Benefícios de negócio
Menor tempo de obra, redução de retrabalhos e alta disponibilidade da rede.
Garantias e suporte
Suporte técnico para seleção de bitola, validação de P/T e boas práticas de instalação.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
