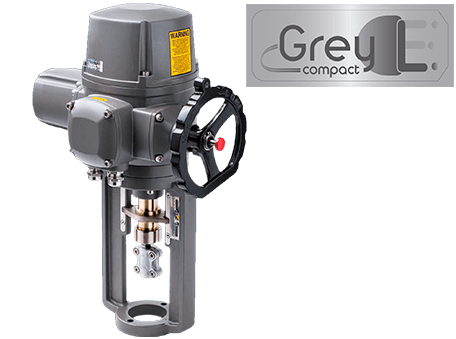

Visão geral do produto Os Atuadores Multivoltas Grey-L Compact formam uma família elétrica para posicionamento de válvulas gaveta, globo e de controle, com arquitetura modular e recursos avançados de comando. Assim, você integra o conjunto a uma ampla…
Os Atuadores Multivoltas Grey-L Compact formam uma família elétrica para posicionamento de válvulas gaveta, globo e de controle, com arquitetura modular e recursos avançados de comando. Assim, você integra o conjunto a uma ampla variedade de processos, desde utilidades até serviços críticos. A linha oferece alimentação em CA e opções de sinais analógicos/digitais, o que facilita a padronização de painéis e CLPs.
O invólucro utiliza liga de alumínio com pintura anodizada, e incorpora grau de proteção IP68, NEMA 4 e NEMA 6, portanto o corpo resiste à corrosão e a ambientes severos. Internamente, o conjunto emprega motor assíncrono gaiola-de-esquilo com proteção térmica, terminais em compartimento dedicado e cames/chaves de fim de curso com ajuste por porcas independentes. Além disso, inclui volante com desacoplamento automático para operação segura durante comissionamento ou emergência.
O mecanismo de detecção de posicionamento conecta o rack ao eixo de saída e transmite o movimento por engrenagens, logo o atuador reporta a posição em tempo real com alta precisão. Em movimento, o operador acompanha o estado pela indicação contínua local; quando necessário, o sistema de auto-travamento garante transferência correta de torque e evita inversões indesejadas, com baixo ruído.
A família Grey-L Compact cobre esforços lineares típicos de 3 kN a 30 kN, com velocidade 1,5 mm/s e cursos máximos de 25 a 120 mm, conforme o modelo (AEL-xx-3K a AEL-XX-30K). As potências variam de 20 W a 100 W, o que atende desde válvulas menores até serviços mais robustos. Além disso, os atuadores operam em -30 °C a 70 °C e suportam umidade até 90% RH; o sistema dispõe de aquecedor de cúpula 30 W para evitar condensação e preservar a eletrônica.
O controle aceita 4–20 mA, 1–5 VDC e 0–10 VDC, com comutação do motor por tiristor, além de chave seletora Local/Parado/Remoto para manobras em campo. Para instrumentação, o corpo oferece 2 conduítes M18×1,5. Finalmente, o flange segue ISO 5211, o que simplifica a adaptação mecânica a diferentes válvulas.
Além dos sinais de processo, a plataforma aceita protocolos Modbus RTU (RS-485) e Profibus DP-V1 como opcionais. Desse modo, você integra o Grey-L Compact a redes existentes sem gateways adicionais. O circuito permite monofásico ou trifásico, conforme a necessidade do cliente, e a eletrônica utiliza módulo inteligente com microcontrolador e isolamento térmico do motor.
O conjunto inclui proteção térmica (abre a 120 °C e fecha a 97 °C ±5 °C), sistema de bloqueio por alto torque/tensão, graxa tipo EP na lubrificação e pintura epóxi/poliéster resistente à corrosão. Além disso, o aquecedor interno reduz riscos de umidade, enquanto o design anti-vibração (10 g, 0,2–34 Hz por 30 min) preserva a calibração. Com volante desacoplável e display local, a equipe executa manobras e diagnósticos com segurança.
Os Atuadores Multivoltas Grey-L Compact atendem automação em petróleo, química, saneamento, naval, papel e celulose, aquecimento e automação predial. Consequentemente, você padroniza o acionamento de válvulas multivoltas com uma única base tecnológica, inclusive em plantas novas ou modernizações.
Invólucro IP68/NEMA 4/6 em liga de alumínio com alta resistência a corrosão.
Medição contínua de posição e display local em tempo real.
Volante com desacoplamento automático para operação segura.
Aquecedor 30 W anti-condensação e anti-vibração qualificada.
Sinais 4–20 mA / 1–5 V / 0–10 V e opcionais Modbus/Profibus.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Instruções de montagem
Verifique modelo, força e curso requeridos pela válvula (AEL-xx-3K a AEL-XX-30K).
Faça a montagem na válvula pelo flange conforme ISO 5211 e acople o eixo.
Conecte alimentação conforme projeto (monofásico ou trifásico) e os sinais de comando/retorno.
Faça a entrada de cabos pelos 2 conduítes M18×1,5 e aperte os prensa-cabos.
Ajuste fins de curso pelas porcas dedicadas e confirme a indicação contínua no display.
Recomendações de uso
Habilite o aquecedor 30 W em áreas frias/úmidas para evitar condensação.
Utilize graxa tipo EP no plano de manutenção.
Aplique Local/Parado/Remoto para manobras seguras.
Requisitos de operação
Ambiente: −30 °C a 70 °C; umidade: até 90% RH; anti-vibração: 10 g, 0,2–34 Hz por 30 min.
Proteções: IP68, NEMA 4/6; bloqueio por alto torque/tensão.
Cuidados de segurança
Acione o volante apenas com o motor desacoplado pelo botão; o sistema reacopla automaticamente ao energizar.
Respeite a proteção térmica (abre 120 °C / fecha 97 °C ±5 °C).
Manutenção preventiva
Teste fins de curso e sinal de retorno periodicamente.
Verifique o estado dos terminais no compartimento elétrico.
Limpe o display e a escala para leitura clara; confira vedações após intervenções.
Família/Modelos (Grey-L Compact – família AEL)
AEL-xx-3K: 3 000 N, 1,5 mm/s, 25 mm, 20 W
AEL-xx-5K: 5 000 N, 1,5 mm/s, 40 mm, 45 W
AEL-xx-8K: 8 000 N, 1,5 mm/s, 60 mm, 60 W
AEL-xx-10K: 10 000 N, 1,5 mm/s, 60 mm, 60 W
AEL-xx-16K: 16 000 N, 1,5 mm/s, 90 mm, 100 W
AEL-xx-20K: 20 000 N, 1,5 mm/s, 90 mm, 100 W
AEL-XX-25K: 25 000 N, 1,5 mm/s, 120 mm, 100 W
AEL-XX-30K: 30 000 N, 1,5 mm/s, 120 mm, 100 W.
Parâmetros técnicos essenciais (Compact)
Invólucro: IP68, NEMA 4/6; liga de alumínio anodizado.
Motor: assíncrono, gaiola-de-esquilo; proteção térmica.
Limites: 2× SPDT A/F 250 VAC 10 A + 2× SPDT auxiliares.
Indicador: posicionamento contínuo + display local.
Operação manual: volante com desacoplamento automático.
Bloqueio/Segurança: alto torque/tensão; aquecedor 30 W (110/220 V).
Conexões: 2× conduítes M18×1,5; flange ISO 5211.
Ambiente: −30 °C…70 °C; máx. 90% RH; anti-vibração: 10 g, 0,2–34 Hz, 30 min.
Lubrificação: graxa tipo EP; pintura epóxi/poliéster.
Controle: 4–20 mA, 1–5 VDC, 0–10 VDC; tiristor na comutação; chave Local/Parado/Remoto.
Opcionais de rede: Modbus RTU (RS-485) e Profibus DP-V1.
Aplicações práticas
Automação de válvulas multivoltas em utilidades e processos: água, vapor, óleo térmico, ar, química e saneamento.
Setores atendidos
Petróleo e gás, químico, saneamento, naval, papel e celulose, HVAC e automação predial.
Diferenciais competitivos
Plataforma compacta, robusta e com IP68/NEMA 4/6.
Indicação contínua e display para operação confiável.
Protocolos industriais opcionais e múltiplos sinais de comando.
Benefícios de negócio
Padronização de sobressalentes, integração simples e confiabilidade elevada – com aquecimento anti-condensação e auto-travamento para maior disponibilidade.
Garantias e suporte
Suporte técnico para seleção de modelo/curso/força, integração de sinais e validação de ambiente e grau de proteção.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
