Atuador Elétrico Grey-Q Evolution 1/4 Voltas

O Atuador Elétrico Grey-Q Evolution 1/4 Voltas combina torque elevado, comunicação digital e robustez em um design compacto. Com suporte a Modbus RTU, Modbus TCP/IP e Profibus DP, oferece confiabilidade e integração total para automação industrial.

Consulte disponibilidade e configuração para sua aplicação
Visão geral

Engenharia aplicada à automação deste equipamento

Visão geral do produto

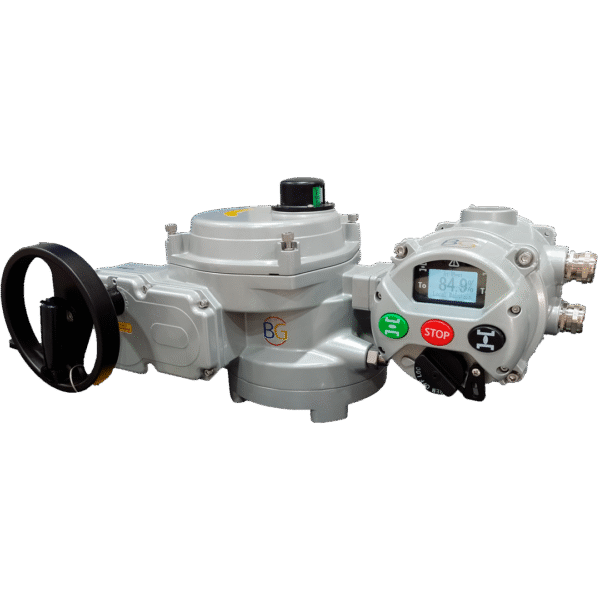

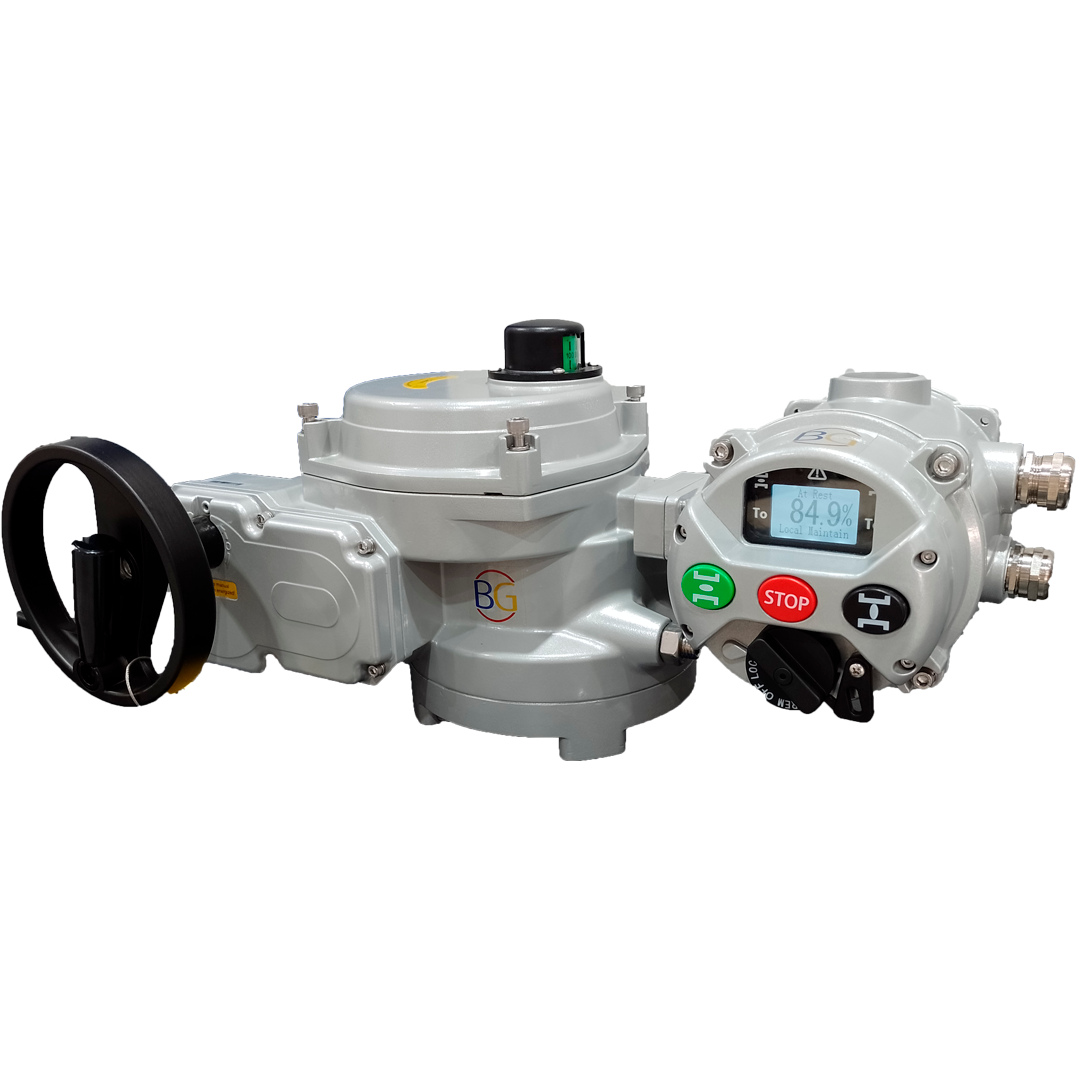

O Atuador Elétrico Grey-Q Evolution 1/4 Voltas é a solução mais avançada da linha Grey-Q da Bongas, combinando alto torque, versatilidade de comando e conectividade industrial. Projetado para automação de válvulas borboleta, esfera e fluxos anulares, este atuador elétrico alia robustez, confiabilidade e recursos de comunicação digital que o tornam ideal para indústrias 4.0.

Compacto, leve e de fácil configuração, o modelo Evolution pode operar em modo On/Off, proporcional (4-20 mA, opcional 0-10V) ou ainda via protocolos Modbus RTU RS485, Modbus TCP/IP e Profibus DP, proporcionando integração completa com sistemas SCADA e DCS.

Construção e materiais

Seu corpo é fabricado em alumínio ADC12, altamente resistente a altas temperaturas, garantindo robustez estrutural com baixo peso. A base segue o padrão ISO 5211, assegurando compatibilidade universal com válvulas industriais de 1/4 de volta. O invólucro possui grau de proteção IP67, com opções IP68 e versões à prova de explosão Exd para ambientes severos.

Funcionamento

O atuador oferece ângulo de rotação de 0° a 90°, com total flexibilidade de instalação em qualquer posição 360°. O motor, com isolamento classe F (135°C), garante segurança e estabilidade mesmo em condições extremas.

O comando pode ser feito localmente, com indicador de posição visual em vidro temperado e volante de acionamento emergencial desacoplável, ou remotamente via protocolos digitais e controle infravermelho com alcance de até 10 metros.

Faixa de operação e desempenho

O Grey-Q Evolution foi desenvolvido para aplicações críticas que demandam precisão, robustez e alto torque em 1/4 de volta. Seus diferenciais incluem:

  • Ampla faixa de tensão: 12/24V-DC, 127/220V monofásico ou 220/380/440V trifásico.

  • Comando proporcional: sinal de 4-20 mA (opcional 0-10V).

  • Protocolos de comunicação: Modbus RTU, Modbus TCP/IP e Profibus DP.

  • Memória de configuração: todos os parâmetros são armazenados no módulo eletrônico, evitando perda de dados em quedas de energia.

Conexões e interfaces

O atuador é equipado com micro switch de retorno ou sinal 4-20 mA, display LCD para configuração e monitoramento, além de interfaces digitais para integração com protocolos industriais. O sistema infravermelho possibilita configuração remota sem a necessidade de abertura do compartimento.

Automação e integração

Totalmente preparado para Indústria 4.0, o Grey-Q Evolution permite integração com redes digitais de automação e controle, suportando comunicação em tempo real com alta confiabilidade. Além disso, sua compatibilidade com diferentes tensões e protocolos o torna ideal para padronização em plantas industriais com diferentes sistemas de supervisão.

Confiabilidade, segurança e manutenção

A segurança é garantida por uma chave de torque integrada, que protege tanto o atuador quanto a válvula contra sobrecarga. O design compacto com engrenagens otimizadas proporciona operação silenciosa, redução de ruído e maior eficiência energética. A manutenção preventiva é simplificada, e o módulo de controle permite diagnósticos rápidos e precisos.

Aplicações industriais

O Atuador Elétrico Grey-Q Evolution 1/4 Voltas é recomendado para:

  • Automação de sistemas de controle industrial.

  • Saneamento básico e tratamento de água.

  • Refrigeração e HVAC.

  • Mineração e siderurgia.

  • Indústrias de petróleo e gás.

Vantagens competitivas

  • Alta conectividade com protocolos digitais industriais.

  • Design robusto em alumínio ADC12 resistente a altas temperaturas.

  • Flexibilidade elétrica: suporta múltiplas tensões AC/DC.

  • Operação segura com proteção IP67 (opções IP68 e Exd).

  • Rotação 360° de instalação para maior versatilidade.

  • Memória de configuração e display LCD para monitoramento em tempo real.

  • Baixo custo de operação aliado a maior confiabilidade e durabilidade.

Diferenciais

Recursos e suporte para uma aplicação confiável

Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.

straighten

Especificação orientada

Apoio técnico para seleção conforme válvula, torque e condição de operação.

engineering

Engenharia aplicada

Suporte da equipe Bongas para integração do equipamento ao processo.

support_agent

Suporte técnico

Atendimento para instalação, operação, manutenção e evolução da aplicação.

Informações técnicas

Instalação e Uso

  • Montagem: Instalar diretamente em válvulas com flange ISO 5211.

  • Conexões elétricas: Disponível para tensões DC, monofásicas e trifásicas.

  • Operação: Selecionar modo On/Off, proporcional ou via protocolos digitais.

  • Segurança: Acionar volante manual apenas em emergências.

    • Manutenção preventiva: Verificar engrenagens, conexões elétricas e memória de controle periodicamente.

Informações técnicas

Informações Técnicas

  • Modelo: Atuador Elétrico Grey-Q Evolution 1/4 Voltas

  • Comando: On/Off, proporcional 4-20 mA (opcional 0-10V) ou protocolos digitais

  • Protocolos suportados: Modbus RTU RS485, Modbus TCP/IP, Profibus DP

  • Retorno de sinal: Micro switch ou 4-20 mA

  • Indicador de posição: Local, em vidro temperado

  • Material do corpo: Alumínio ADC12 (resistente a altas temperaturas)

  • Base de conexão: ISO 5211

  • Ângulo de rotação: 0° a 90°

  • Instalação: 360°, em qualquer posição

  • Motor: Classe de isolamento F (135°C)

  • Tensões de alimentação: 12/24V-DC, 127/220V monofásico, 220/380/440V trifásico

  • Grau de proteção: IP67 (opcional IP68 ou Exd)

  • Controle remoto: Infravermelho até 10 m

  • Display: LCD com armazenamento de dados de configuração

Informações técnicas

Informações Comerciais

  • Aplicações práticas: controle de válvulas de 1/4 de volta em processos críticos.

  • Setores atendidos: automação industrial, saneamento, mineração, siderurgia, petróleo e gás.

  • Diferenciais competitivos: conectividade digital, instalação versátil, alta confiabilidade em condições severas.

  • Benefícios de negócio: redução de custos de manutenção, integração em sistemas de automação e maior eficiência operacional.

  • Suporte técnico: Bongas oferece suporte especializado e soluções personalizadas para diferentes indústrias.
