Atuador Elétrico Fail Safe Grey-FQ Integral

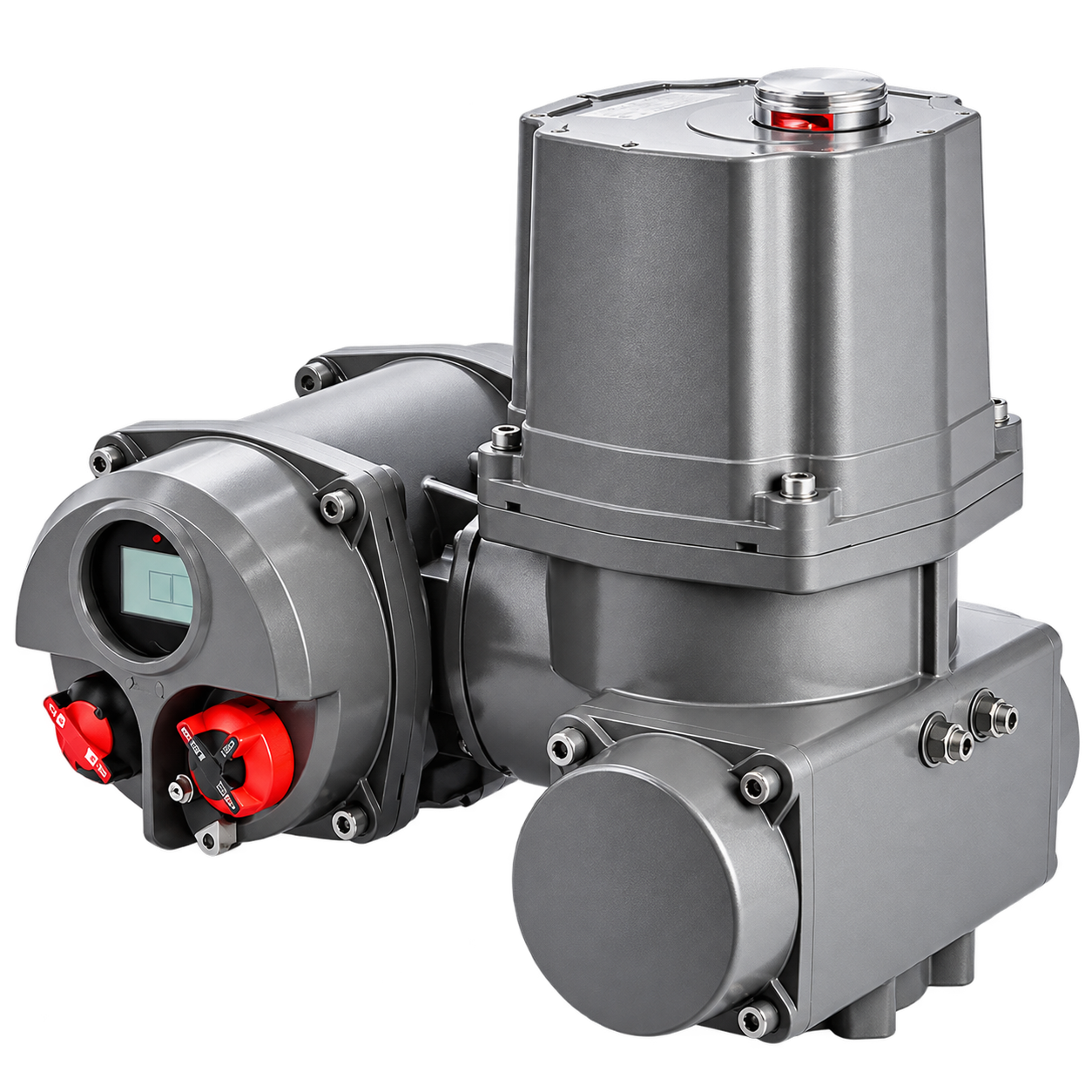

Visão geral do GREY-FQ Integral

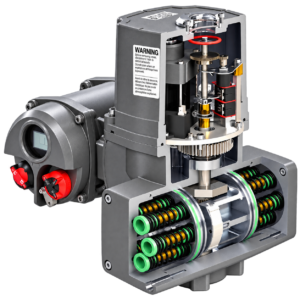

O atuador elétrico GREY-FQ Integral oferece acionamento de válvulas de ¼ de volta com falha segura por retorno de mola e recursos adicionais de comando, indicação e parametrização local. Durante a operação normal, o motor movimenta a válvula e armazena energia na mola. Assim, na perda de alimentação, o mecanismo promove o retorno mecânico à posição de segurança prevista na aplicação.

Além dos torques de 50 a 300 Nm e do retorno em menos de 3 segundos, o Integral possui display alfanumérico LCD, comandos não intrusivos e configuração/diagnóstico por infravermelho. Dessa forma, oferece recursos adicionais para a operação e a integração industrial.

Principais recursos e diferenciais

• Retorno por mola: posição de segurança em caso de falta de energia, independentemente de alimentação no instante da falha.
• Display LCD: monitoramento e parametrização local, com possibilidade de rotação do display em até 360°.
• Controle local não intrusivo: abrir/fechar e seleção local/remoto/parar com vedação preservada.
• Parametrização por infravermelho: configuração e diagnóstico sem necessidade de abrir o invólucro.
• Encoder: medição e indicação precisa da posição da válvula.
• Comandos e sinais: entrada digital 24 VDC e entrada analógica 4–20 mA para comandos proporcionais, conforme configuração elétrica.
• Proteção IP67: construção em liga de alumínio; IP68 e Ex d IIC T5 Gb constam como opcionais na descrição da ficha.
• Segurança operacional: proteção contra sobretorque e aquecimento do motor, aquecedor interno e limites mecânicos/eletrônicos.

Modelos e desempenho

Os parâmetros seguem a ficha técnica GREY-FQ Integral Rev. 00. Entretanto, os códigos da série Integral utilizam a nomenclatura própria apresentada na ficha; por isso, a flange e a conexão dimensional devem ser confirmadas na especificação.

Especificações técnicas

• Movimento: ¼ de volta; curso padrão de 90° e opção de 0° a 270°.
• Alimentação: 24 VDC, 110/220 VAC monofásico ou 220/380/440 VAC trifásico, conforme a versão; tolerância ±10% e 50/60 Hz nas versões AC.
• Temperatura ambiente: −25 °C a +70 °C; opções especiais para temperatura inferior sob consulta.
• Grau de proteção: IP67 na descrição da ficha; IP68 opcional (a tabela impressa contém divergência, a confirmar com a engenharia).
• Montagem: interface conforme ISO 5211; instalação horizontal ou vertical.
• Indicador de posição: display LCD, leitura de posição por encoder e indicação local.
• Fim de curso: limitador mecânico e fim de curso eletrônico por encoder e came.
• Acionamento: motor vedado com isolamento classe H, proteção térmica e freio eletromagnético.
• Estrutura: invólucro de alumínio, tratamento anticorrosivo, revestimento epóxi-poliéster e lubrificação por graxa tipo EP.
• Controle: digital 24 VDC para On/Off e entrada analógica 4–20 mA para comandos proporcionais.

Comando e integração com CLP ou sistema supervisório

O GREY-FQ Integral permite operação e acompanhamento no próprio equipamento, com seleção local/remoto/parar, interface LCD e comandos não intrusivos. Além disso, o circuito de controle contempla comando digital e analógico e recursos de indicação/alarme, conforme o diagrama da versão de alimentação escolhida. Para integrar o atuador com CLPs e SCADA, especifique os sinais necessários e, em seguida, confirme a compatibilidade de campo com a engenharia Bongas.

Aplicações industriais

O Integral é indicado para automação de válvulas borboleta, esfera e macho em tratamento de água e esgoto, sistemas de saneamento, indústrias químicas, petróleo, papel e celulose, setor naval e usinas. Dessa forma, também atende outros processos com necessidade de retorno automático à posição segura.

Como selecionar o GREY-FQ Integral

O dimensionamento deve considerar torque da válvula, flange de montagem, tensão, curso angular, temperatura, forma de comando, sinal de posição e posição desejada na perda de alimentação. Portanto, a versão de controle e os opcionais precisam ser especificados antes do fornecimento.

Conheça também: linha GREY-FQ e soluções Bongas para automação de válvulas.

Solicite uma especificação técnica à equipe Bongas.

Ficha técnica para download

Para conferir desenhos, diagramas de ligação, dimensões e parâmetros de operação, consulte a Ficha Técnica GREY-FQ Integral (PDF).
