Especificação orientada
Apoio técnico para seleção conforme válvula, torque e condição de operação.

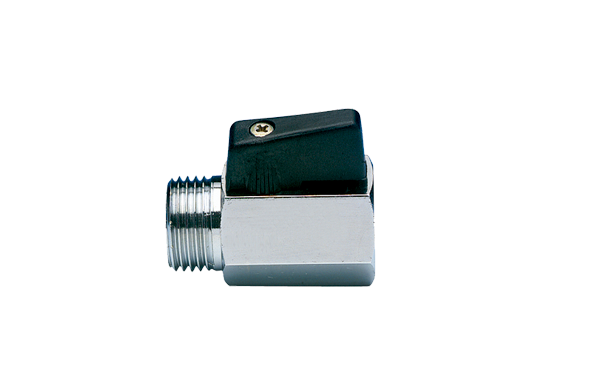

A Válvulas de esfera para fluidos Mini Bon – S0331 é compacta, com BSP macho × fêmea, vedação PTFE e alavanca preta. Para líquidos, trabalha em PN máx. 10 e −10 °C a +90 °C (diagrama P/T), ideal para painéis, máquinas e utilidades.
A Válvulas de esfera para fluidos Mini Bon – S0331 foi projetada para bloqueio rápido em pontos compactos de utilidades e processo. Como pertence à Linha Mini Bon, ela combina conexão BSP macho × fêmea, vedação em PTFE e alavanca preta, garantindo manobras suaves e estanqueidade confiável. Além disso, a construção miniaturizada facilita a instalação em painéis, máquinas e ramais com pouco espaço, sem comprometer a robustez.
O corpo em latão oferece alta resistência mecânica e excelente usinabilidade. Em seguida, as sedes em PTFE reduzem atrito e mantêm o torque de operação baixo mesmo após muitos ciclos. O desenho compacto com curso de ¼ de volta simplifica o comando local e permite leitura visual imediata da posição. Como a conexão é BSP macho × fêmea, você elimina adaptadores e reduz pontos de possível vazamento.
O operador gira a alavanca em 90° para abrir ou fechar completamente a linha. Assim, a esfera perfurada se alinha ao fluxo e libera a passagem; no retorno, a válvula bloqueia o escoamento de forma rápida. Dessa forma, a Válvulas de esfera para fluidos Mini Bon – S0331 entrega ciclos curtos e repetíveis, o que melhora a disponibilidade do sistema.
Para uso com líquidos, a pressão de trabalho é PN máxima 10, conforme o diagrama pressão/temperatura. Além disso, a temperatura de serviço vai de −10 °C a +90 °C, o que cobre água fria, água morna e diversos óleos compatíveis. Como suporte ao dimensionamento, o gráfico de Perda de Carga (ΔP = mbar) × Capacidade (m³/h) ajuda a prever a queda de pressão e a selecionar a bitola correta do ponto.
A interface BSP macho × fêmea padroniza a montagem entre elementos com rosca fêmea e macho sem uso de niples extras. Consequentemente, a instalação fica mais curta e leve. O sextavado nos terminais facilita o aperto controlado, enquanto a geometria reta mantém o alinhamento da tubulação.
Embora seja manual, a Válvulas de esfera para fluidos Mini Bon – S0331 integra-se facilmente a filtros, reguladores, instrumentos e manifolds com rosca BSP. Assim, você posiciona pontos de bloqueio próximos a medidores, purgadores e amostragens sem ocupar espaço adicional.
A combinação latão + PTFE assegura durabilidade e baixa manutenção. Para operar com segurança, a equipe segue a curva P/T, aplica vedante compatível nas roscas e realiza teste de estanqueidade após a montagem. Em manutenção preventiva, recomenda-se reapertar conexões, acionar a válvula periodicamente e inspecionar as sedes quando o processo exigir.
A Válvulas de esfera para fluidos Mini Bon – S0331 atende água quente e fria, ar comprimido, óleos, fluidos não corrosivos e hidrocarbonetos em geral. Além disso, o modelo é particularmente indicado para aplicações com água e cloro ou outros fluidos agressivos que podem provocar dezincificação do latão em válvulas comuns.
Formato mini para montagens em espaços reduzidos.
BSP macho × fêmea, que simplifica a conexão e reduz acessórios.
Vedação em PTFE, com manobra leve e estanqueidade consistente.
PN máx. 10 e −10 °C a +90 °C, conforme diagrama P/T.
Gráfico ΔP × capacidade disponível para dimensionamento hidráulico.
Alavanca preta com leitura visual clara e operação em ¼ de volta.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Instruções de montagem
Confirme bitola, pressão e temperatura pela curva P/T.
Aplique vedante adequado nas roscas BSP; use chave apenas nos sextavados.
Oriente a alavanca para acesso e finalize o torque sem forçar o corpo.
Execute teste de estanqueidade após a instalação.
Recomendações de uso
Utilize fluidos compatíveis com latão e PTFE.
Considere o gráfico ΔP × capacidade para estimar perdas de carga.
Reserve espaço para o giro de 90° da alavanca.
Cuidados de segurança
Despressurize e purgue a linha antes de qualquer intervenção.
Respeite os limites de PN e temperatura.
Manutenção preventiva
Reaperte conexões quando necessário.
Acione periodicamente para evitar travamentos.
Inspecione sedes em PTFE conforme a criticidade do processo.
Produto/Modelo: Válvulas de esfera para fluidos Mini Bon – S0331
Linha: Mini Bon
Tipo: Válvula de esfera compacta
Conexões: BSP macho × fêmea
Acionamento: Alavanca preta (¼ de volta)
Materiais principais: Corpo em latão; vedação em PTFE
Pressão de trabalho (líquidos): PN máxima 10 — vide diagrama P/T
Limites de temperatura: −10 °C a +90 °C — vide diagrama P/T
Dimensionais por bitola: conforme tabela de catálogo (A, D, E, F, G, SW e peso)
Apoio ao projeto: Diagrama Pressão/Temperatura e Perda de Carga (ΔP) × Capacidade (m³/h)
Normas/roscas: BSP (padrão de rosca indicado nas tabelas do produto)
Aplicações práticas
Pontos de bloqueio em painéis, máquinas, laboratórios e skids.
Redes de água, ar comprimido, óleos e hidrocarbonetos dentro da curva P/T.
Serviços com água e cloro ou fluidos que aceleram dezincificação.
Setores atendidos
Manutenção industrial, HVAC, saneamento, alimentos e bebidas, automação de máquinas e química leve.
Diferenciais competitivos
Instalação rápida, design mini e custo instalado reduzido.
Padronização BSP e reposição simples de vedações em PTFE.
Benefícios de negócio
Menos acessórios, menor tempo de parada e alta disponibilidade do sistema.
Garantias e suporte
Suporte técnico para seleção de bitola, validação de P/T e boas práticas de montagem.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
