Válvulas de esfera para fluidos Basic – S0217

SKU: S0217

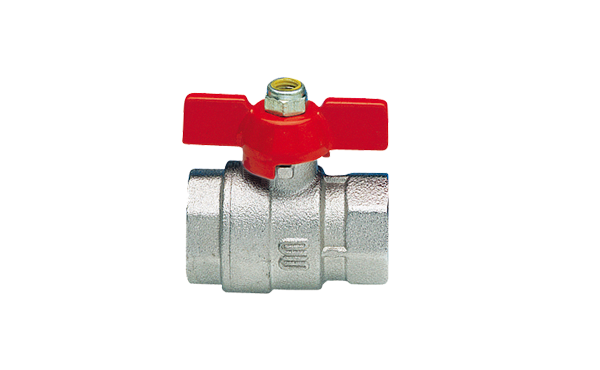

A Válvulas de esfera para fluidos Basic – S0217 é monobloco de passagem plena, com roscas fêmeas BSP, corpo em latão forjado, vedação em PTFE e borboleta vermelha. Para líquidos, segue PN 80 (¼") → PN 16 (4") e −20 °C a +140 °C pelo diagrama P/T.

Consulte disponibilidade e configuração para sua aplicação
Visão geral

Engenharia aplicada à automação deste equipamento

Visão geral do produto

A Válvulas de esfera para fluidos Basic – S0217 é uma válvula de esfera monobloco de passagem plena, projetada para bloqueio rápido e confiável de água e fluidos não corrosivos. Desde a instalação, a combinação de roscas fêmeas BSP, corpo em latão forjado e vedação em PTFE garante manobras leves, estanqueidade consistente e elevada durabilidade. Além disso, o acionamento por borboleta vermelha oferece leitura visual imediata da posição e excelente ergonomia em espaços reduzidos.

Construção e materiais

O corpo em latão forjado assegura robustez mecânica e excelente resistência a esforços de aperto. As sedes de PTFE suportam ciclos frequentes com baixo coeficiente de atrito, portanto o torque de operação permanece reduzido ao longo do tempo. A geometria reta e monobloco mantém o alinhamento durante a montagem e minimiza pontos potenciais de vazamento. Por fim, a borboleta vermelha em metal com revestimento promove pegada firme e identificação clara de aberto/fechado.

Funcionamento

A operação ocorre por ¼ de volta da borboleta. Assim, a esfera perfurada alinha-se ao fluxo para abrir completamente a linha ou a bloqueia de forma imediata quando girada a 90°. Como a passagem é plena, as perdas de carga são reduzidas e o escoamento mantém-se estável mesmo em vazões mais altas. Consequentemente, o ponto de uso responde com previsibilidade e segurança.

Faixa de operação e desempenho

Para uso com líquidos, o produto segue o diagrama pressão/temperatura: a capacidade de pressão atinge PN 80 nas menores bitolas (ex.: ¼”) e decresce até PN 16 nas maiores (ex.: 4″). Além disso, a temperatura de serviço cobre o intervalo de −20 °C a +140 °C. Dessa forma, o dimensionamento deve considerar simultaneamente fluido, temperatura e bitola. Para apoio ao projeto, o catálogo inclui o gráfico de Perda de Carga (ΔP=mbar) × Capacidade (m³/h), que facilita a estimativa de queda de pressão no ponto.

Conexões e interfaces

A S0217 utiliza roscas fêmeas BSP, o que simplifica a integração com tubos, filtros e acessórios padronizados. Como o corpo é monobloco, a montagem permanece compacta e com excelente estabilidade dimensional. Além disso, o desenho reto permite instalação horizontal ou vertical sem restrições de orientação.

Automação e integração

Embora seja um equipamento manual, a válvula integra-se facilmente a manifolds, medidores, reguladores e trocadores com conexão BSP. Portanto, sua aplicação como ponto de bloqueio em ramais, linhas de utilidades e painéis de máquinas acontece de forma direta e padronizada.

Confiabilidade, segurança e manutenção

O conjunto em latão forjado e PTFE mantém a estanqueidade em rotinas de operação diária. Para segurança, recomenda-se seguir o diagrama P/T do produto, aplicar vedante compatível nas roscas e realizar teste de estanqueidade após a montagem. A manutenção preventiva é simples: verificar reapertos, inspecionar as sedes e acionar periodicamente para evitar travamentos. Assim, o sistema permanece disponível e previsível.

Aplicações industriais

Indicada para água quente e fria, ar comprimido, óleos e fluidos não corrosivos. Em consequência, atende instalações prediais e HVAC, utilidades de fábricas, linhas de processo leve, redes de abastecimento e equipamentos de serviço em geral.

Vantagens competitivas

  • Passagem plena com baixa perda de carga.

  • Roscas fêmeas BSP que agilizam a montagem e reduzem acessórios.

  • Corpo em latão forjado com alta resistência mecânica.

  • Vedação em PTFE para manobras leves e estanqueidade confiável.

  • Faixa térmica ampla (−20 °C a +140 °C) e capacidade PN 80 → PN 16 conforme bitola.

  • Borboleta vermelha com leitura visual imediata da posição.

Diferenciais

Recursos e suporte para uma aplicação confiável

Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.

straighten

Especificação orientada

Apoio técnico para seleção conforme válvula, torque e condição de operação.

engineering

Engenharia aplicada

Suporte da equipe Bongas para integração do equipamento ao processo.

support_agent

Suporte técnico

Atendimento para instalação, operação, manutenção e evolução da aplicação.

Informações técnicas

Instalação e Uso

Montagem

  1. Verifique bitola, pressão e temperatura conforme diagrama P/T.

  2. Aplique vedante apropriado nas roscas BSP fêmeas e rosqueie usando chave apenas nos sextavados.

  3. Posicione a válvula e conclua o torque sem forçar o corpo monobloco.

  4. Realize teste de estanqueidade após a instalação.

Recomendações de uso

  • Utilize somente fluidos compatíveis com latão e PTFE.

  • Consulte o gráfico ΔP × capacidade para estimar a perda de carga do ponto.

  • Acione a borboleta em ¼ de volta para abrir/fechar totalmente.

Cuidados de segurança

  • Bloqueie e purgue a linha antes de intervir.

  • Respeite os limites do diagrama pressão/temperatura.

Manutenção preventiva

  • Reaperte conexões quando necessário.

  • Inspecione as sedes e substitua em caso de desgaste.

  • Acione periodicamente para evitar travamentos por inatividade.

Informações técnicas

Informações Técnicas

  • Produto/Modelo: Válvulas de esfera para fluidos Basic – S0217

  • Linha: Basic

  • Tipo: Válvula de esfera monobloco, passagem plena

  • Conexões: BSP fêmea × fêmea

  • Acionamento: Borboleta vermelha (¼ de volta)

  • Material do corpo: Latão forjado

  • Sedes/vedação: PTFE

  • Pressão de trabalho (líquidos): PN 80 (¼”) → PN 16 (4”) — vide diagrama P/T

  • Limites de temperatura: −20 °C a +140 °C — vide diagrama P/T

  • Dimensionais: conforme tabela de catálogo por bitola

  • Apoio ao dimensionamento: Diagrama Pressão/Temperatura e ΔP (mbar) × Capacidade (m³/h)

Informações técnicas

Informações Comerciais

Aplicações práticas

  • Bloqueio em redes de água quente/fria, ar comprimido, óleos e fluidos não corrosivos.

  • Pontos de consumo, derivações, utilidades industriais e painéis de máquinas.

Setores atendidos

  • Predial e HVAC, utilidades de fábricas, alimentos e bebidas, laboratórios e manutenção.

Diferenciais competitivos

  • Instalação rápida com BSP fêmea-fêmea, baixo torque e passagem plena.

  • Projeto robusto com materiais de fácil reposição.

Benefícios de negócio

  • Menor tempo de montagem, redução de vazamentos e alta disponibilidade operacional.

Garantias e suporte

  • Suporte técnico para seleção de bitola e validação de pressão/temperatura segundo a aplicação.

Integração

Do equipamento ao processo

A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.

Uma solução pensada além do equipamento

O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.

settings_input_component Equipamento em campo
tune Comando e sinais
monitoring Automação / supervisório
engineering Suporte técnico Bongas
Válvulas de esfera para fluidos Basic – S0217 Campo
Controle Comando e feedback
Supervisão Integração do processo
