Especificação orientada
Apoio técnico para seleção conforme válvula, torque e condição de operação.

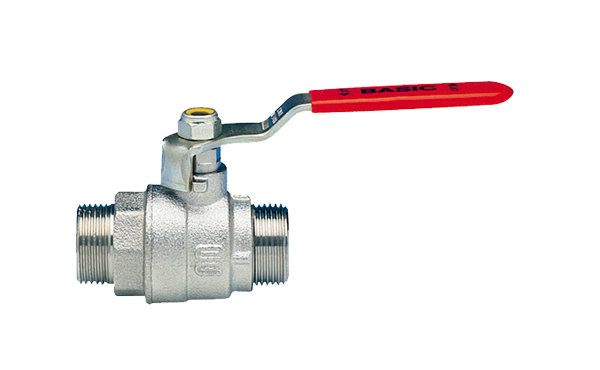

A Válvulas de esfera para fluidos Basic – S0213 é monobloco reta em latão forjado, com roscas macho BSP, vedação PTFE e alavanca. Para líquidos, segue PN 80 (¼") → PN 16 (4") e −20 °C a +140 °C conforme diagrama pressão/temperatura.
A Válvulas de esfera para fluidos Basic – S0213 foi desenvolvida para bloqueio rápido e seguro em redes de água e fluidos não corrosivos. Como pertence à Linha Basic, ela combina construção monobloco reta com latão forjado, o que garante robustez mecânica e estabilidade dimensional. Além disso, usa vedação em PTFE e acionamento por alavanca, portanto a manobra ocorre em ¼ de volta com baixo torque. Para seleção técnica, a curva pressão/temperatura orienta o uso: em líquidos, a faixa vai de PN 80 (nas menores bitolas, como ¼”) até PN 16 (nas maiores, como 4″), enquanto a temperatura opera entre −20 °C e +140 °C.
O corpo em latão forjado resiste a esforços de aperto e vibração. A usinagem de precisão mantém o alinhamento entre esfera e sedes, o que melhora a vedação. Em seguida, as sedes em PTFE entregam excelente compatibilidade com água, ar e óleos compatíveis. Como o projeto é monobloco, o conjunto suporta montagem e reapertos sem desalinhamento. A alavanca metálica oferece pegada firme e permite indicação visual clara da posição.
O operador abre ou fecha a linha com um giro de 90°. A esfera perfurada garante seção de passagem estável e reduz perda de carga. Em consequência, o escoamento permanece previsível mesmo em regimes variáveis. A vedação em PTFE acomoda microdeformações e assegura estanqueidade após diversos ciclos. Assim, a válvula mantém performance constante em rotinas de operação e manutenção.
Para líquidos, a aplicação segue o diagrama pressão/temperatura do produto: PN 80 nas bitolas menores decrescendo até PN 16 nas maiores. A temperatura de serviço cobre −20 °C a +140 °C, o que amplia o uso em água fria, água quente e utilidades. Além disso, o gráfico Perda de Carga (ΔP) × Capacidade (m³/h) ajuda a estimar a queda de pressão em cada ponto da rede. Desse modo, o dimensionamento considera simultaneamente vazão, bitola e limites P/T.
A S0213 utiliza roscas macho BSP, o que simplifica a montagem entre elementos com rosca fêmea e reduz a quantidade de niples. Como o corpo é reto, o instalador mantém o alinhamento em trechos horizontais e verticais. Além disso, a padronização BSP facilita integrações em painéis e manifolds já existentes.
Embora o acionamento seja manual, a válvula integra-se facilmente a filtros, medidores, reguladores e trocadores com rosca BSP. Portanto, ela funciona como ponto de bloqueio em ramais, alimentações e linhas de utilidades. Em projetos com dispositivos de medição, a posição por alavanca permite inspeção rápida e segura.
O conjunto em latão forjado suporta choques mecânicos de montagem. A vedação em PTFE resiste a ciclos frequentes e reduz o risco de vazamentos. Para operar com segurança, o técnico segue o diagrama P/T, utiliza vedante adequado às roscas BSP e realiza teste de estanqueidade após o aperto. Na manutenção preventiva, recomenda-se reapertar conexões, inspecionar sedes e acionar a válvula periodicamente para evitar travamentos por inatividade.
A válvula atende água quente e fria, ar comprimido, óleos e fluidos não corrosivos. Assim, ela equipa sistemas prediais, utilidades de fábricas, linhas de processo leve, redes de abastecimento e equipamentos de serviço. Em todos os casos, o diagrama P/T orienta a seleção por bitola e regime térmico.
Monobloco em latão forjado, com alta resistência mecânica.
Roscas macho BSP, que reduzem acessórios e agilizam a instalação.
Vedação em PTFE, com manobra leve e estanqueidade confiável.
Faixa térmica ampla (−20 °C a +140 °C) e capacidade PN 80 → PN 16 conforme bitola.
Gráficos P/T e ΔP × vazão, que facilitam o dimensionamento técnico.
Operação em ¼ de volta, com indicação visual clara pela alavanca.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Montagem
Verifique bitola, pressão e temperatura pelos gráficos do produto.
Aplique vedante nas roscas macho BSP e rosqueie usando chave somente nos sextavados.
Posicione a válvula e finalize o torque sem forçar o corpo monobloco.
Realize teste de estanqueidade após a instalação.
Recomendações de uso
Utilize apenas fluidos compatíveis com latão e PTFE.
Consulte o gráfico ΔP × capacidade para estimar a queda de pressão.
Acione a alavanca em ¼ de volta para abrir/fechar totalmente.
Cuidados de segurança
Bloqueie e purgue a linha antes de intervir.
Respeite os limites do diagrama P/T.
Manutenção preventiva
Reaperte conexões quando necessário.
Inspecione sedes e substitua se houver desgaste.
Acione periodicamente para evitar travamentos.
Produto/Modelo: Válvulas de esfera para fluidos Basic – S0213
Linha: Basic
Tipo: Válvula de esfera monobloco reta
Conexões: BSP macho
Acionamento: Alavanca (¼ de volta)
Material do corpo: Latão forjado
Sedes/vedação: PTFE
Pressão de trabalho (líquidos): PN 80 (¼”) → PN 16 (4”) — vide diagrama P/T
Limites de temperatura: −20 °C a +140 °C — vide diagrama P/T
Dimensionais: conforme tabela de catálogo por bitola
Apoio ao dimensionamento: Diagrama Pressão/Temperatura e ΔP (mbar) × Capacidade (m³/h)
Aplicações práticas
Bloqueio em redes de água quente/fria, ar comprimido, óleos e fluidos não corrosivos.
Pontos de consumo, derivações e utilidades industriais.
Setores atendidos
Predial, HVAC, utilidades de fábricas, alimentos e bebidas, laboratórios e manutenção.
Diferenciais competitivos
Instalação rápida com roscas macho BSP e passagem eficiente.
Baixo torque de manobra e vedação confiável com PTFE.
Benefícios de negócio
Menor tempo de montagem, redução de vazamentos e alta disponibilidade.
Garantias e suporte
Suporte técnico para seleção de bitola e validação de pressão/temperatura conforme a aplicação.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
