Especificação orientada
Apoio técnico para seleção conforme válvula, torque e condição de operação.

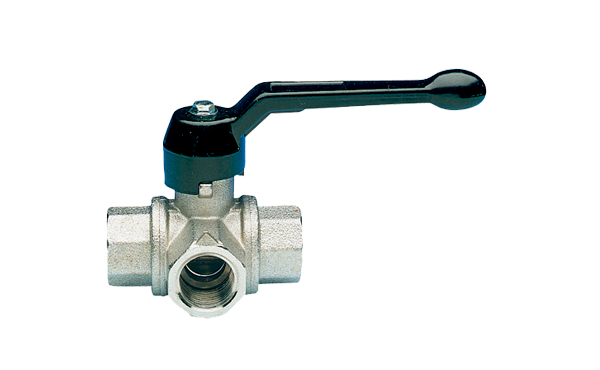

A Válvulas de esfera 3 vias em T TRIO – S0361 desvia ou mistura líquidos com corpo em latão forjado, roscas fêmeas BSP, vedação em PTFE e alavanca preta. Para líquidos, atende PN 40 (½") a PN 16 (2") e −20 °C a +150 °C conforme diagrama P/T.
A Válvulas de esfera 3 vias em T TRIO – S0361 direciona, mistura ou desvia líquidos com precisão em sistemas de utilidades e de processo. Como traz configuração 3 vias em T, ela permite selecionar dois caminhos, misturar duas entradas ou distribuir uma linha para dois ramais. Além disso, o corpo em latão forjado, as roscas fêmeas BSP e a vedação em PTFE garantem estanqueidade, repetibilidade de manobra e longa vida útil. Por fim, o acionamento por alavanca preta oferece leitura visual imediata e operação em ¼ de volta.
O projeto utiliza latão forjado no corpo, o que entrega elevada resistência mecânica e bom acabamento. Em seguida, a esfera perfurada recebe sedes em PTFE, portanto o atrito permanece baixo e o torque de operação reduz. As roscas fêmeas BSP padronizam a conexão com tubulações e manifolds. Como pertence à linha TRIO, a alavanca preta facilita a identificação da função de desvio em campo e melhora a ergonomia.
A esfera com passagem em T cria três portas de trabalho. Com um giro de 90° na alavanca, o operador seleciona as posições de mistura ou desvio, conforme o arranjo hidráulico. Dessa forma, o sistema alterna o fluxo sem desmontagens e sem necessidade de múltiplas válvulas simples. Consequentemente, a instalação fica mais compacta e com menos pontos potenciais de vazamento.
Para uso com líquidos, a válvula atende PN 40 nas menores bitolas (por exemplo ½”) e PN 16 nas maiores (por exemplo 2″). O limite de temperatura vai de −20 °C a +150 °C, sempre obedecendo o diagrama pressão/temperatura do catálogo. Além disso, o gráfico de Perda de Carga (ΔP = mbar) × Capacidade (m³/h) apoia o dimensionamento por vazão. Assim, o projetista combina P/T, bitola e queda de pressão para selecionar a versão correta.
A interface BSP fêmea × fêmea simplifica o acoplamento a tubulações e acessórios padronizados. Como a construção é reta com bloco 3 vias, o instalador orienta as portas de maneira lógica no painel ou no skid. Em complemento, as dimensões e pesos por bitola encontram-se na tabela de catálogo (faixa típica: ½” a 2″).
Embora o acionamento seja manual, a válvula integra-se facilmente a filtros, medidores, trocadores e manifolds com rosca BSP. Portanto, ela executa funções de by-pass, seletor de linha, mistura ou desvio em utilidades e processos, mantendo a arquitetura simples e eficiente.
O conjunto com PTFE e latão forjado suporta ciclos repetitivos e preserva a estanqueidade. Para operar com segurança, o instalador respeita o diagrama P/T, aplica vedante adequado nas roscas e executa teste de estanqueidade após a montagem. Além disso, a manutenção preventiva inclui reaperto das conexões, inspeção das sedes e acionamento periódico para evitar travamento por inatividade.
A válvula atende água quente e fria, ar comprimido, óleos, fluidos não corrosivos e hidrocarbonetos em geral (conforme P/T). Assim, ela se aplica em by-pass de filtros, seleção de tanque, mistura de correntes, derivação de utilidades e painéis de máquinas em HVAC, saneamento, utilidades industriais, alimentos e bebidas e laboratórios.
Configuração em T que permite mistura e desvio com uma única peça.
Latão forjado + PTFE, garantindo robustez e baixa necessidade de manutenção.
Roscas fêmeas BSP, que reduzem acessórios e aceleram a instalação.
Alavanca preta com manobra rápida em ¼ de volta.
Faixa de P/T ampla: PN 40 → PN 16 e −20 °C a +150 °C (conforme diagrama).
Gráfico ΔP × capacidade, que facilita o dimensionamento hidráulico.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Instruções de montagem
Confirme bitola, pressão, temperatura e configuração hidráulica (mistura/desvio).
Aplique vedante compatível nas roscas BSP fêmeas; rosqueie usando chave apenas nos sextavados.
Oriente as três portas segundo o arranjo do processo e fixe a válvula no painel ou no skid.
Execute teste de estanqueidade e valide as posições da alavanca para cada rota de fluxo.
Recomendações de uso
Consulte o diagrama P/T e o gráfico ΔP × capacidade antes da partida.
Use somente fluidos compatíveis com latão e PTFE.
Identifique visualmente cada posição da alavanca no painel para evitar manobras indevidas.
Cuidados de segurança
Bloqueie e purgue as linhas antes de qualquer intervenção.
Evite operar fora dos limites de pressão/temperatura.
Manutenção preventiva
Reaperte conexões quando necessário.
Inspecione sedes em PTFE e substitua se houver desgaste.
Acione periodicamente para manter a mobilidade da esfera.
Produto/Modelo: Válvulas de esfera 3 vias em T TRIO – S0361
Tipo: Válvula de esfera 3 vias em T
Conexões: Roscas fêmeas BSP
Acionamento: Alavanca preta (¼ de volta)
Materiais principais: Corpo em latão forjado; vedação PTFE
Faixa de pressão (líquidos): PN 40 (½”) → PN 16 (2″) — vide diagrama P/T
Faixa de temperatura: −20 °C a +150 °C — vide diagrama P/T
Dimensões e peso: conforme tabela de catálogo por bitola (½” a 2″)
Apoio ao projeto: Diagrama Pressão/Temperatura e Perda de Carga (ΔP) × Capacidade (m³/h)
Aplicações práticas
Mistura, desvio e seletor de linha em utilidades e processos.
By-pass de equipamentos e distribuição para dois ramais.
Setores atendidos
HVAC e predial, utilidades industriais, saneamento, alimentos e bebidas, laboratórios e skids de processo.
Diferenciais competitivos
Uma peça executa múltiplas funções de comutação.
Instalação BSP simples, com baixa perda de carga e alta confiabilidade.
Benefícios de negócio
Menos componentes, menor custo instalado e manutenção previsível.
Garantias e suporte
Suporte técnico para definir bitola, posição em T e validação de P/T conforme a aplicação.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
