Especificação orientada
Apoio técnico para seleção conforme válvula, torque e condição de operação.

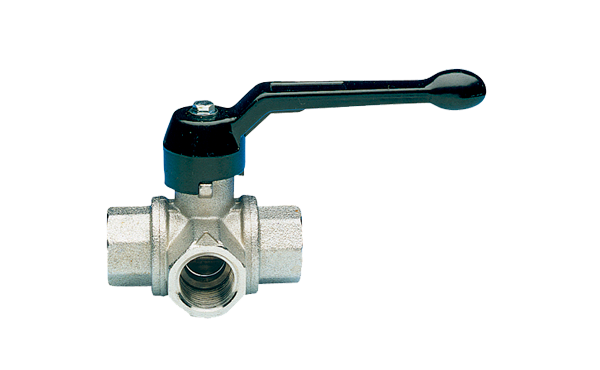

A Válvulas de esfera 3 vias em L DUO – S0360 desvia ou seleciona líquidos com corpo em latão forjado, roscas fêmeas BSP e vedação PTFE. Para líquidos, atende PN 10 e −10 °C a +150 °C conforme o diagrama pressão/temperatura.
A Válvulas de esfera 3 vias em L DUO – S0360 direciona, seleciona e desvia líquidos com segurança em painéis e linhas de processo. Como utiliza configuração 3 vias em L, ela alterna o fluxo entre dois ramais sem desmontagens. Além disso, o corpo em latão forjado, as roscas fêmeas BSP e a vedação em PTFE asseguram estanqueidade, repetibilidade de manobra e longa vida útil. Por fim, o acionamento por alavanca preta oferece leitura visual imediata e operação rápida em ¼ de volta.
O projeto emprega latão forjado no corpo para garantir robustez mecânica e excelente acabamento. Em seguida, a esfera usinada trabalha com sedes em PTFE, o que reduz atrito e diminui o torque de manobra. As roscas fêmeas BSP padronizam a conexão com tubos e acessórios. Como pertence à linha DUO, a alavanca preta identifica claramente a função de comutação e facilita a operação mesmo em áreas estreitas.
A esfera possui passagem em L e cria três portas de trabalho. Com um giro de 90° na alavanca, o operador seleciona qual dos dois caminhos se conecta à entrada principal. Assim, o sistema efetua desvio ou seleção de linha sem o uso de duas válvulas simples. Portanto, o arranjo ocupa menos espaço, reduz pontos potenciais de vazamento e simplifica a manutenção.
Para uso com líquidos, a Válvulas de esfera 3 vias em L DUO – S0360 atende PN 10, conforme o diagrama pressão/temperatura do catálogo. Já a temperatura de serviço cobre −10 °C a +150 °C, sempre respeitando a curva P/T. Além disso, o gráfico de Perda de Carga (ΔP = mbar) × Capacidade (m³/h) apoia a seleção por vazão e bitola. Desse modo, o projetista dimensiona o ponto avaliando simultaneamente P/T, queda de pressão e rota de fluxo.
A interface BSP fêmea × fêmea simplifica o acoplamento a manifolds, filtros e medidores. Como a construção é bloco 3 vias, o instalador orienta as portas de forma lógica no painel. Em complemento, as dimensões por bitola (ex.: ⅜”, ½”, ¾”, 1″, 1¼”, 1½” e 2″) encontram-se na tabela de catálogo com comprimentos B/C/D, diâmetros de furo (øE/øF), alturas G/H/L, sextavado SW e peso, o que acelera o desenho do conjunto.
Embora seja um equipamento manual, a Válvulas de esfera 3 vias em L DUO – S0360 integra-se facilmente a skids e painéis de utilidades. Portanto, você implementa funções de by-pass, seletor de tanque e troca de linha sem eletrificação. Quando necessário, a alavanca aceita bloqueio por cadeado no painel do cliente (quando previsto em projeto), o que reforça a segurança operacional.
O conjunto latão + PTFE suporta ciclos repetitivos e mantém o desempenho. Para operar com segurança, a equipe segue o diagrama P/T, utiliza vedante compatível nas roscas BSP e executa teste de estanqueidade após a montagem. Além disso, a manutenção preventiva concentra-se em reapertos, inspeção das sedes e acionamentos periódicos para evitar travamentos. Consequentemente, o sistema permanece disponível e previsível.
A Válvulas de esfera 3 vias em L DUO – S0360 atende água quente e fria, ar comprimido, óleos, fluidos não corrosivos e hidrocarbonetos dentro dos limites P/T. Assim, ela resolve comutação de linhas em HVAC, saneamento, utilidades industriais, alimentos e bebidas, laboratórios e painéis de máquinas.
Configuração em L que realiza desvio/seletor com uma única peça.
Roscas fêmeas BSP, que padronizam a montagem e reduzem acessórios.
Corpo em latão forjado com vedação em PTFE, garantindo estanqueidade.
PN 10 para líquidos e −10 °C a +150 °C de faixa térmica, conforme diagrama.
Gráfico ΔP × capacidade, que facilita o dimensionamento hidráulico.
Alavanca preta com manobra rápida em ¼ de volta e leitura imediata.
Os diferenciais abaixo utilizam os dados cadastrados no próprio produto e a estrutura técnica de atendimento Bongas.
Apoio técnico para seleção conforme válvula, torque e condição de operação.
Suporte da equipe Bongas para integração do equipamento ao processo.
Atendimento para instalação, operação, manutenção e evolução da aplicação.
Instruções de montagem
Confirme bitola, pressão, temperatura e arranjo hidráulico (rota A↔B).
Aplique vedante nas roscas BSP fêmeas e rosqueie usando chave apenas nos sextavados.
Oriente as três portas no painel e fixe a válvula; identifique as posições da alavanca.
Realize teste de estanqueidade e valide o sentido de comutação antes da partida.
Recomendações de uso
Consulte a curva P/T e o gráfico ΔP × capacidade no dimensionamento.
Empregue somente fluidos compatíveis com latão e PTFE.
Preveja espaço para o giro de 90° da alavanca.
Cuidados de segurança
Bloqueie e purgue as linhas antes de intervir.
Evite operar fora de PN 10 e dos limites térmicos informados.
Manutenção preventiva
Reaperte conexões quando necessário.
Inspecione as sedes em PTFE; substitua se houver desgaste.
Acione periodicamente para manter a mobilidade da esfera.
Produto/Modelo: Válvulas de esfera 3 vias em L DUO – S0360
Tipo: Válvula de esfera 3 vias em L (desvio/seletor)
Conexões: Roscas fêmeas BSP
Acionamento: Alavanca preta (¼ de volta)
Materiais principais: Latão forjado e vedação PTFE
Pressão de trabalho (líquidos): PN 10 — vide diagrama P/T
Limites de temperatura: −10 °C a +150 °C — vide diagrama P/T
Dimensões e peso: conforme tabela de catálogo por bitola (⅜” a 2″)
Apoio ao cálculo: Diagrama Pressão/Temperatura e Perda de Carga (ΔP) × Capacidade (m³/h)
Aplicações práticas
Seletor de linha, by-pass de equipamentos, troca de tanque e derivação de utilidades.
Setores atendidos
HVAC, saneamento, utilidades industriais, alimentos e bebidas, laboratórios e skids.
Diferenciais competitivos
Uma única válvula executa comutação estável, com instalação BSP simples.
Baixa perda de carga e manutenção previsível.
Benefícios de negócio
Menos componentes, menor custo instalado e confiabilidade operacional.
Garantias e suporte
Suporte técnico para definição de bitola, roteamento em L e validação de P/T segundo a aplicação.
A Bongas pode apoiar a especificação, instalação e integração do produto à arquitetura de automação do cliente.
O projeto considera acionamento, sinais, operação local, supervisão e condições de segurança exigidas pela aplicação.
Aplicações relacionadas ao cadastro deste produto.
Aplicação relacionada à linha deste equipamento.
Aplicação relacionada à linha deste equipamento.
Aplicação relacionada à linha deste equipamento.
Aplicação relacionada à linha deste equipamento.
Precisa da ficha técnica, desenho ou documentação deste produto? Solicite diretamente à Bongas.
Outras soluções Bongas relacionadas a esta linha ou aplicação.
A Válvula para gás Top Gas S1221 é uma válvula de esfera reta, passagem plena, BSP f/f e alavanca.…
A Válvula para gás Omega – S0286 é uma válvula angular de esfera em latão forjado, com passagem plena,…

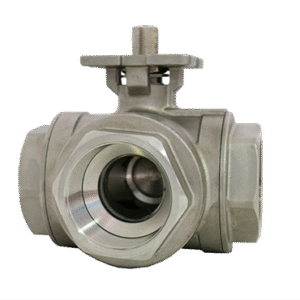

A Válvula 3 vias em T S1070 reúne passagem plena, rosca BSP e base ISO 5211 para automação. Em…
