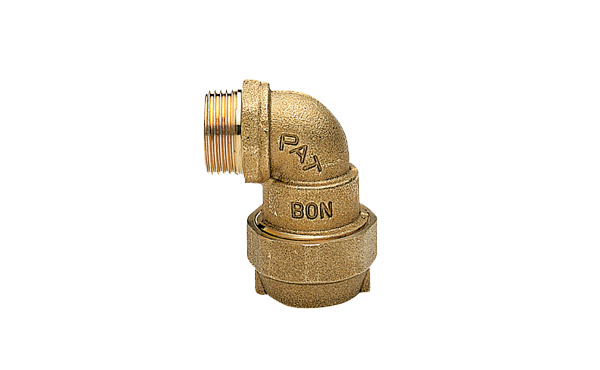

Conexões Metal PE – H0308

Engenharia aplicada à automação deste equipamento

Visão geral do produto A Conexões Metal PE – H0308 resolve a união de trechos em tubos de polietileno (PE) quando o traçado exige mudança de direção. Como é conexão angular macho da Linha Metal PE – AXO, ela oferece montagem rápida, estanque e com excelente repetibilidade. Além disso, trabalha com PN 16 (máximo) e suporta –20 °C a +90 °C conforme o diagrama pressão/temperatura, cobrindo amplamente redes de água, ar e gases inertes. Construção e materiais A estrutura da Conexões Metal PE – H0308 utiliza Metal PE no corpo, material indicado para acoplamento mecânico ao tubo de polietileno. O desenho em 90° organiza o fluxo e reduz esforços no ponto de mudança de direção. Em seguida, a peça disponibiliza faces de chave SW1, SW2 e SW3, que facilitam o torque controlado durante a montagem. Por fim, a tabela dimensional apresenta A, ØB, C, D e ØE por bitola, o que ajuda no planejamento do espaço e do acesso de ferramentas. Funcionamento O instalador introduz o tubo PE até o batente da Conexões Metal PE – H0308 e executa o aperto progressivo nas porcas. Simultaneamente, o lado macho roscado conecta-se ao componente da linha. Com isso, os elementos de fixação promovem retenção axial do tubo e garantem vedação do conjunto. Como o ângulo está incorporado ao corpo, o trajeto muda de direção sem dobras improvisadas no tubo. Faixa de operação e desempenho Para uso com líquidos, a Conexões Metal PE – H0308 opera em PN 16 (máximo). Além disso, a temperatura de serviço estende-se de –20 °C a +90 °C, conforme diagrama pressão/temperatura. Dessa forma, a conexão atende desde ambientes externos frios até utilidades aquecidas moderadas. As bitolas listadas na tabela (de ½"×20 até 2"×63) cobrem desde ramais leves até linhas principais, sempre com indicação de peso para apoio logístico. Conexões e interfaces No lado do tubo PE, a conexão utiliza diâmetro métrico conforme a norma do tubo (ØB). No lado do processo, a rosca macho em ØE integra-se a válvulas, filtros, medidores e manifolds. Desse modo, a Conexões Metal PE – H0308 entrega uma transição limpa entre PE → rosca, já no ângulo de 90°, com SW1/SW2/SW3 disponíveis para chavear sem danificar a peça. Automação e integração A conexão se integra facilmente a redes de utilidades, painéis e skids. Assim, você conecta trechos de PE a equipamentos roscados mantendo a direção desejada e o raio de curvatura adequado. Além disso, a montagem mecânica acelera comissionamentos e simplifica eventuais desmontagens para inspeção. Confiabilidade, segurança e manutenção Para garantir desempenho, corte o tubo a 90°, remova rebarbas e limpe as superfícies. Em seguida, alinhe o conjunto, aplique torque progressivo nas faces SW e execute teste de estanqueidade. Respeite PN 16 (máximo) e a curva P/T. Na manutenção preventiva, verifique reapertos, observe a integridade do tubo e substitua vedações quando necessário. Aplicações industriais A Conexões Metal PE – H0308 é adequada para conectar os seguintes tubos de polietileno: Polietileno tipo 312 (alta densidade) — UNI 7611–7615 (PN 2,5 / 4 / 6 / 10 / 16). Polietileno tipo 316 (alta densidade) — UNI ISO 4437. Polietileno tipo 312 (baixa densidade) — UNI 7990–7991 (PN 4 / 6 / 10). Recomenda-se o uso com água, ar e gás inerte. Entretanto, não utilize em gás combustível doméstico. Vantagens competitivas Conexão angular macho que resolve mudanças de direção sem dobras no tubo. PN 16 (máx.) e –20 °C a +90 °C, com ampla janela operacional. Faces SW1, SW2 e SW3 que simplificam o torque e evitam danos. Compatibilidade normativa com tubos PE UNI/ISO amplamente usados. Montagem mecânica rápida, reversível e previsível.
